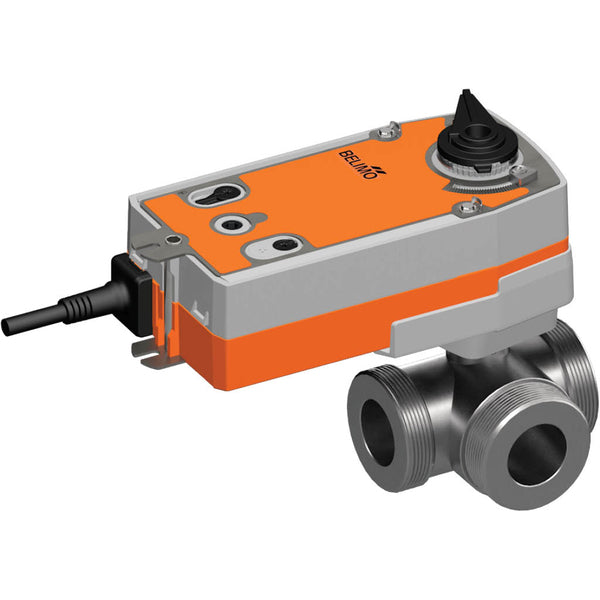

Belimo Vanne De Régulation 3 Voies G2-1/4 Kvs16 24-125VDC/24-240VAC Cas De Défaillance NO 75s 2-Point 10Nm IP54 SPDT R538/NRFA-S2-O

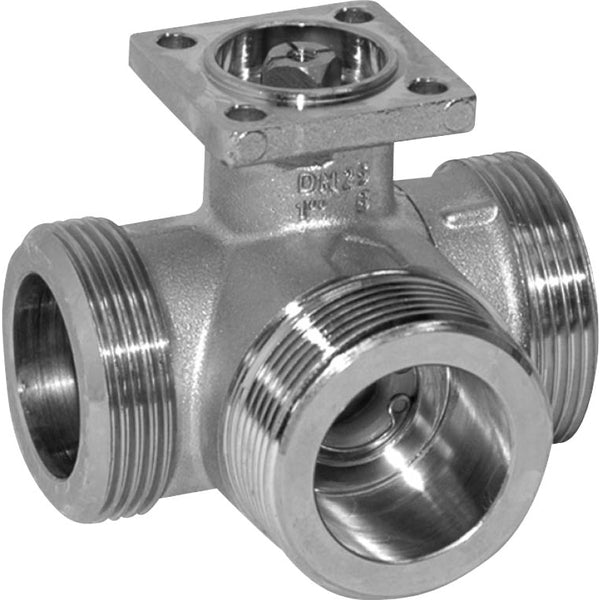

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 3 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de G 1 pouce avec des filets mâles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 2 bars. La vanne peut fonctionner entre 6 et 100 °C (43 et 212 °F). La valeur Kv de la vanne est de 1,6 m3/h, ce qui équivaut à une valeur Cv de 1,85 gpm. L'actionneur nécessite une tension d'alimentation de 100-240 V AC. L'actionneur est doté d'une commande à deux ou trois points. L'actionneur ouvre/ferme la vanne en 75 secondes. L'actionneur a un indice de protection IP54. L'actionneur est équipé d'une fonction de sécurité intégrée (NO) qui garantit un fonctionnement sûr en cas de panne de courant.

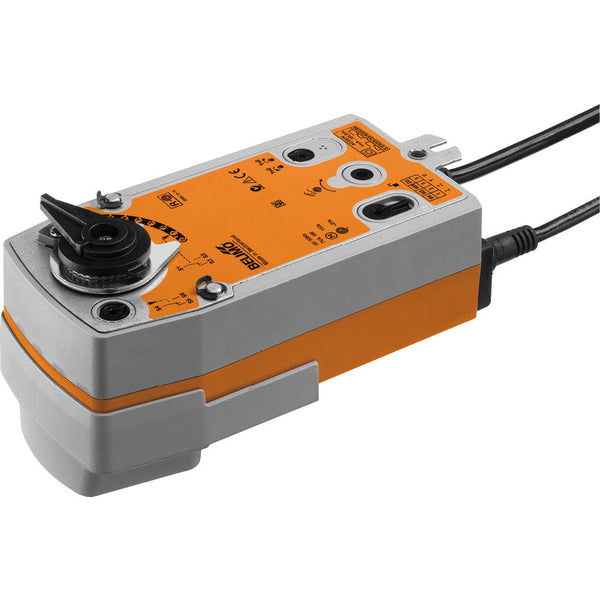

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un aimant, qui débraye le train d'engrenages tant que l'aimant reste collé au symbole de l'aimant. Un aimant Z-MA pour le désengagement du train d'engrenages est inclus. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur peut être réglé à partir de 90° (A-AB = 100 %) par incréments de 2,5°. L'échelle représente 25 à 100 % de la valeur kvs.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
