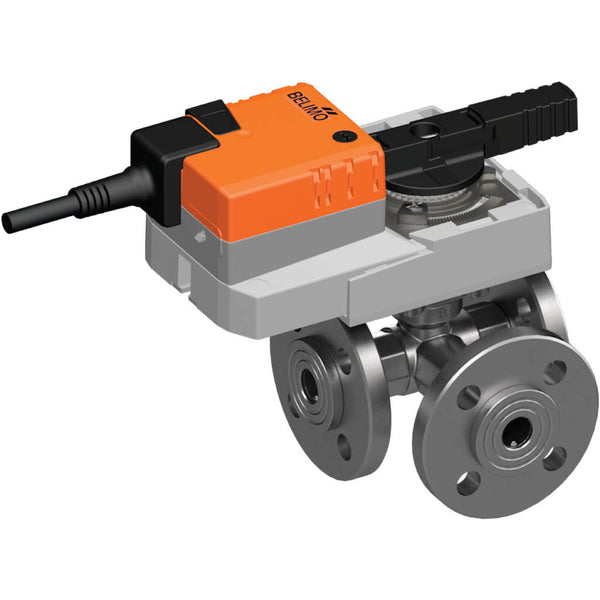

Robinet à boisseau sphérique électrique à 3 voies caractérisé Bride DN 20 Laiton EPDM 6.3m3/h 6bar/87psi 24 V AC/DC

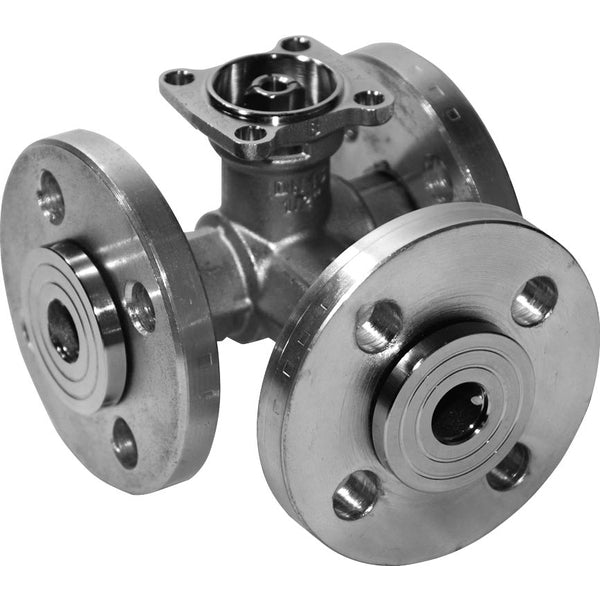

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 3 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 20 et la taille de la bride est de DN 20. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 1 bars. La vanne peut fonctionner entre -10 et 100 °C (14 et 212 °F). La valeur Kv de la vanne est de 6,3 m3/h, ce qui équivaut à une valeur Cv de 7,29 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est doté d'un contrôle BACnet IP/Modbus TCP, permettant une communication polyvalente et une interopérabilité avec d'autres systèmes pour des capacités de contrôle et de surveillance rationalisées. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP40.
- Prix normal
- €1.348,78
- Prix normal
- €1.123,98
Description
Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 3 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 20 et la taille de la bride est de DN 20. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 1 bars. La vanne peut fonctionner entre -10 et 100 °C (14 et 212 °F). La valeur Kv de la vanne est de 6,3 m3/h, ce qui équivaut à une valeur Cv de 7,29 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est doté d'un contrôle BACnet IP/Modbus TCP, permettant une communication polyvalente et une interopérabilité avec d'autres systèmes pour des capacités de contrôle et de surveillance rationalisées. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP40.

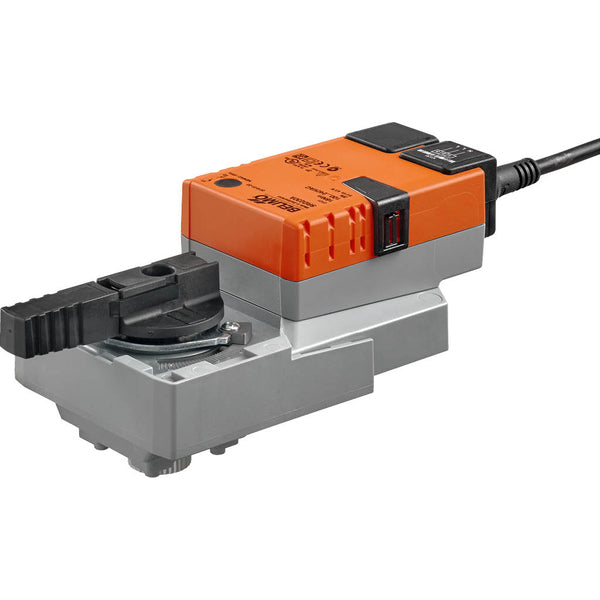

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. Le déclenchement manuel de l'adaptation peut se faire en appuyant sur le bouton "Adaptation". Les deux butées mécaniques sont détectées pendant l'adaptation (toute la plage de réglage). L'actionneur se déplace alors dans la position définie par le signal de commande. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur est contrôlé via le Cloud, BACnet IP ou Modbus TCP et se déplace vers la position définie par le signal de commande. Les mêmes interfaces permettent d'écrire et de lire différents points de données. En mode hybride, l'actionneur reçoit son signal de commande analogique du contrôleur de niveau supérieur et se déplace jusqu'à la position définie. Différents points de données peuvent être lus et écrits (à l'exception du signal de contrôle) en utilisant le Cloud, BACnet IP ou Modbus TCP. L'actionneur est contrôlé via le Cloud, BACnet IP ou Modbus TCP et se déplace vers la position définie par le signal de commande. Les mêmes interfaces permettent d'écrire et de lire différents points de données. En mode hybride, l'actionneur reçoit son signal de commande analogique du contrôleur de niveau supérieur et se déplace jusqu'à la position définie. Différents points de données peuvent être lus et écrits (à l'exception du signal de contrôle) en utilisant le Cloud, BACnet IP ou Modbus TCP. L'angle de rotation peut être réglé à l'aide de butées mécaniques. Les données enregistrées (enregistrement intégré des données pendant 13 mois) peuvent être utilisées à des fins d'analyse. Les fichiers CSV peuvent être téléchargés via un navigateur web. Lors de l'alimentation initiale, c'est-à-dire lors de la mise en service, l'actionneur effectue une adaptation au cours de laquelle la plage de fonctionnement et le retour de position s'ajustent à la plage de réglage mécanique. L'actionneur se déplace alors dans la position définie par le signal de commande.
Pour :
- Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
