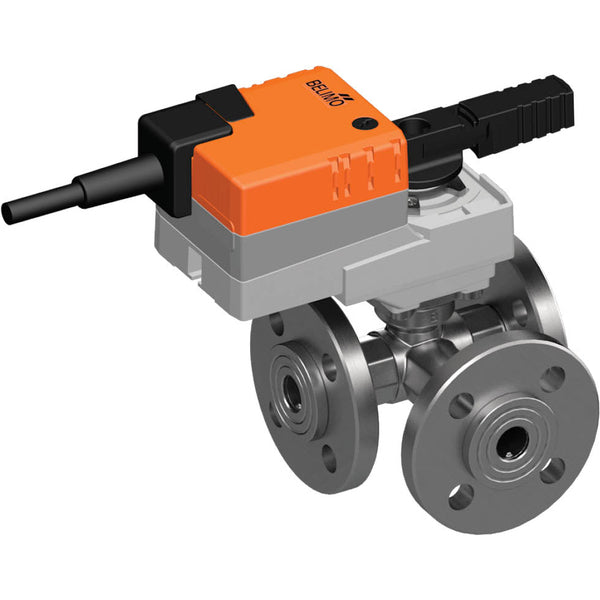

Belimo Vanne De Régulation 3 Voies DN20 Bride Kvs6.3 24VAC/DC 90s 2/3-Point 5Nm IP54 Protection De Bornes R7020R6P3-B1/LR24A-TP

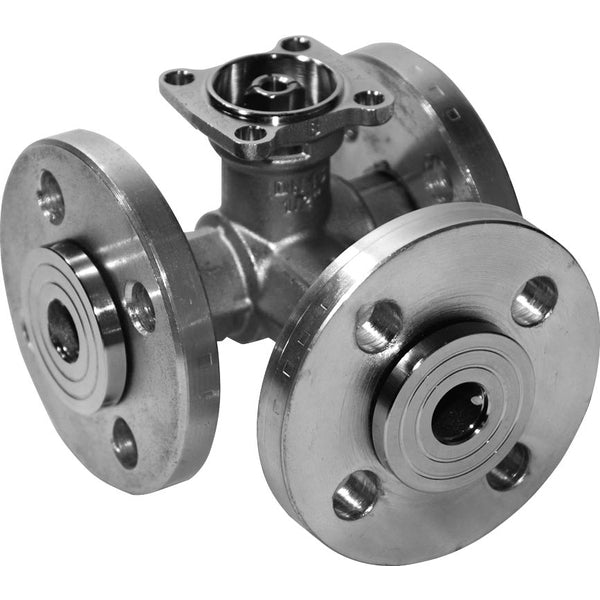

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 3 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 20 et la taille de la bride est de DN 20. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 1 bars. La vanne peut fonctionner entre -10 et 100 °C (14 et 212 °F). La valeur Kv de la vanne est de 6,3 m3/h, ce qui équivaut à une valeur Cv de 7,29 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est doté d'une commande à deux ou trois points. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP54.

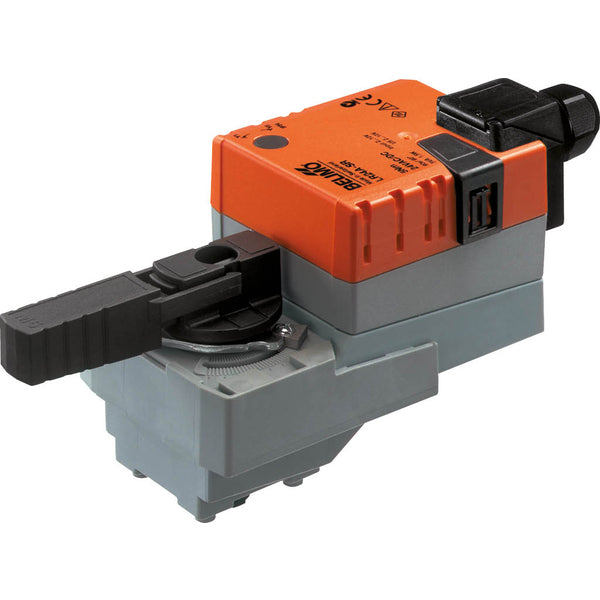

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'angle de rotation peut être réglé à l'aide de butées mécaniques.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
