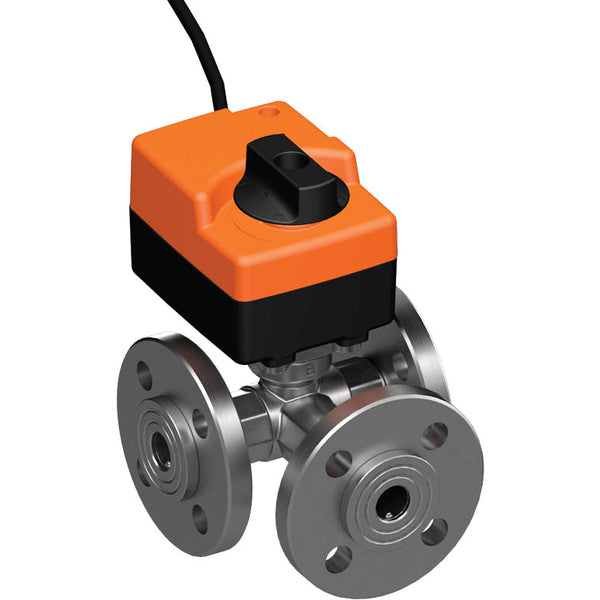

Belimo Vanne À Bille 3 Voies DN20 Bride Kvs32 24VAC/DC 90s BACnet/Modbus 5Nm IP40 R7020R-B1/VLR24A-LP1

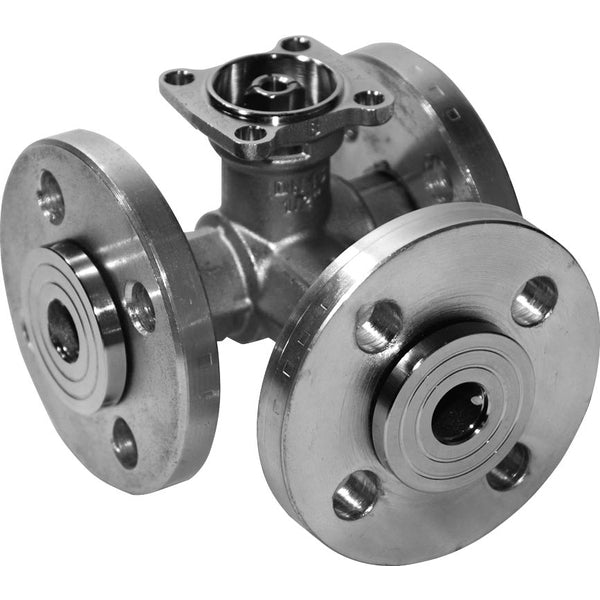

Ceci est un robinet à bille 3 voies Belimo avec un boîtier en laiton nickelé et un joint EPDM. Le diamètre de perçage du robinet est DN 20 et la taille de la bride est DN 20. La pression différentielle maximale est de 1 bar (14,5 psi). Le robinet peut fonctionner entre -10 et 100 °C (14 à 212 °F). La valeur Kv du robinet est de 32 m3/h, équivalente à une valeur Cv de 37,02 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur dispose d'un contrôle BACnet IP/Modbus TCP, permettant une communication polyvalente et une interopérabilité avec d'autres systèmes pour des capacités de contrôle et de surveillance rationalisées. L'actionneur ouvre/ferme le robinet en 90 secondes. L'actionneur a une classification IP40.

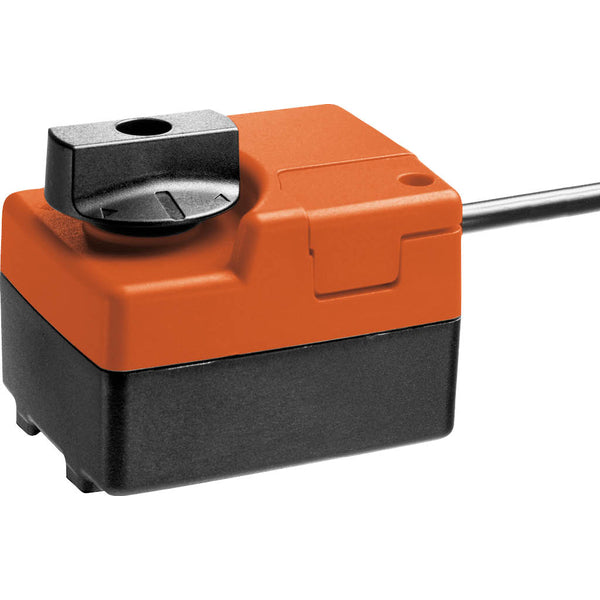

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque l'arrêt final est atteint. Un fonctionnement manuel est possible à l'aide d'un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'activation manuelle de l'adaptation peut être effectuée en appuyant sur le bouton "Adaptation". Les deux butées mécaniques sont détectées lors de l'adaptation (plage de réglage complète). L'actionneur se déplace ensuite vers la position définie par le signal de contrôle. L'actionneur peut être monté directement sur le robinet à bille à l'aide d'une seule vis. L'orientation de montage par rapport au robinet à bille peut être choisie par incréments de 90°. L'actionneur est contrôlé via le Cloud, BACnet IP ou Modbus TCP et se déplace vers la position définie par le signal de contrôle. Divers points de données peuvent être écrits et lus via les mêmes interfaces. En mode hybride, l'actionneur reçoit son signal de contrôle analogique du contrôleur de niveau supérieur et se déplace vers la position définie. Divers points de données peuvent être lus et écrits (sauf pour le signal de contrôle) à l'aide du Cloud, BACnet IP ou Modbus TCP. L'angle de rotation peut être ajusté avec des butées mécaniques. Les données enregistrées (enregistrement de données intégré pendant 13 mois) peuvent être utilisées à des fins analytiques. Des fichiers CSV peuvent être téléchargés via un navigateur web. Lors de la première alimentation électrique, c'est-à-dire lors de la mise en service, l'actionneur effectue une adaptation où la plage de fonctionnement et le retour d'information de position s'ajustent à la plage de réglage mécanique. L'actionneur se déplace ensuite vers la position définie par le signal de contrôle.

Avantages :

• Commande manuelle
• L'actionneur est protégé contre les surcharges
• Indicateur de position visuel

Inconvénients :

• Le temps d'ouverture/fermeture de 90 s est lent pour certaines applications
