Robinet à boisseau sphérique électrique à 3 voies bride DN 20 laiton EPDM 32m3/h 6bar/87psi 24-125 V DC / 24-240 V AC

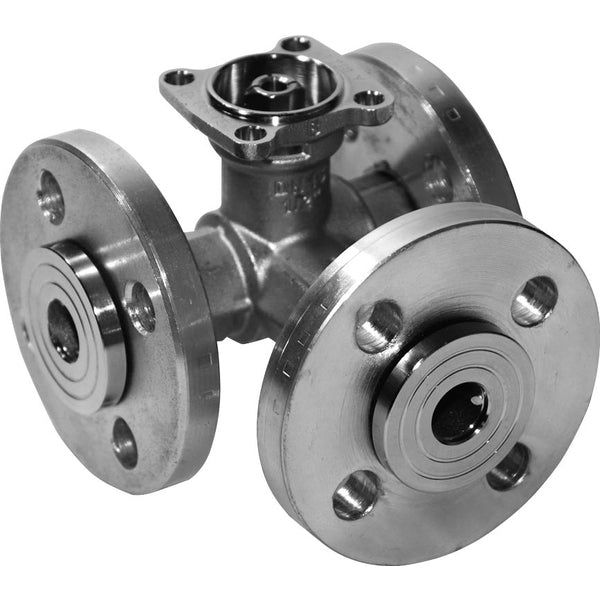

Il s'agit d'un robinet à boisseau sphérique Belimo à 3 voies avec un boîtier en laiton nickelé et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 20 et la taille de la bride est de DN 20. Cette valve résiste à une pression allant jusqu'à 6 bars (87 psi). La vanne peut fonctionner entre -10 et 100 °C (14 et 212 °F). La valeur Kv de la vanne est de 32 m3/h, ce qui équivaut à une valeur Cv de 37,02 gpm. L'actionneur nécessite une tension d'alimentation de 24-125 V DC / 24-240 V AC. L'actionneur ouvre/ferme la vanne en 75 secondes. L'actionneur a un indice de protection IP54. L'actionneur est équipé d'une fonction de sécurité intégrée (NO) qui garantit un fonctionnement sûr en cas de panne de courant.

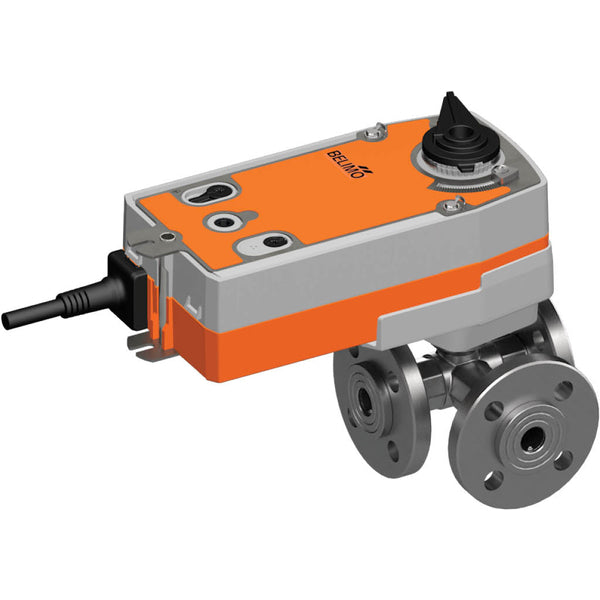

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. La vanne peut être actionnée manuellement et fixée dans n'importe quelle position à l'aide d'une manivelle. Le déverrouillage peut être effectué manuellement ou automatiquement en appliquant la tension de service. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur est équipé d'un module d'alimentation universel qui peut utiliser des tensions d'alimentation de 24-240 V CA et 24-125 V CC. L'actionneur déplace la vanne en position de fonctionnement tout en tendant le ressort de rappel. La vanne revient en position de sécurité par la force du ressort lorsque la tension d'alimentation est interrompue. L'angle de rotation peut être réglé à l'aide de butées mécaniques.

Pour :

• L'actionneur est équipé d'une fonction de sécurité intégrée.
