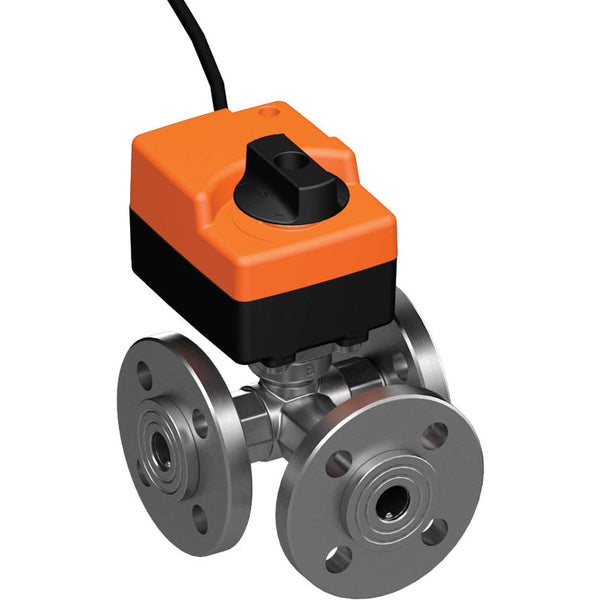

Belimo Vanne À Bille 3 Voies DN15 Bride Kvs15 24VAC/DC 35s 2/3-Point 2Nm IP40 R7015R-B1/TRY24

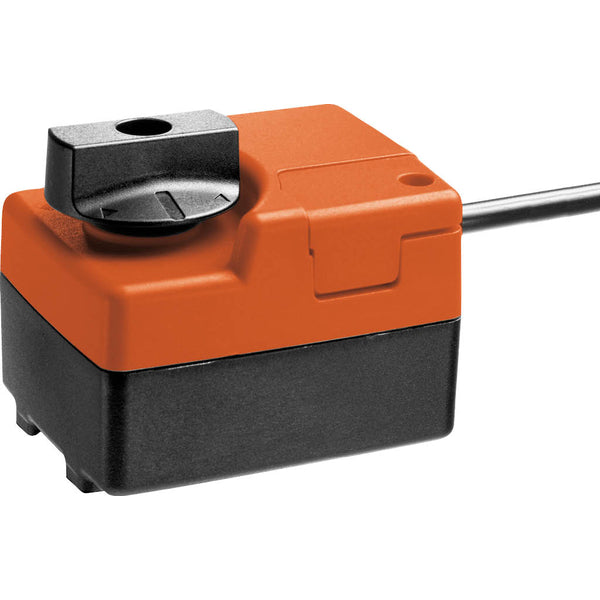

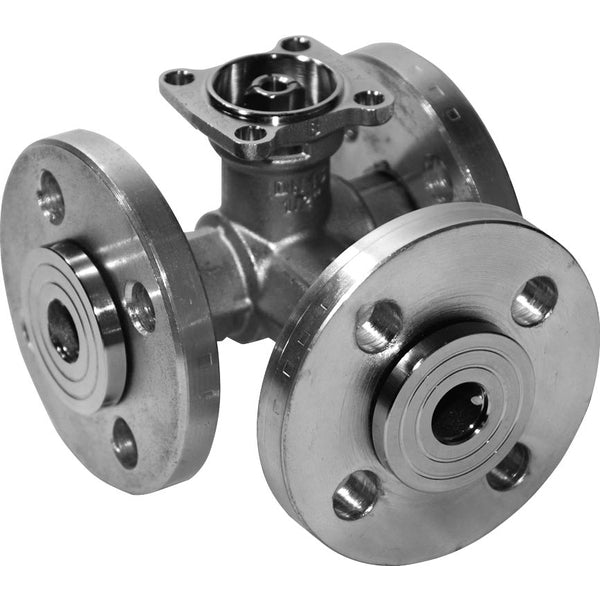

Il s'agit d'un robinet à boisseau sphérique Belimo à 3 voies avec un boîtier en laiton nickelé et un joint en EPDM. Le diamètre d'alésage de la vanne est de DN 15 et la taille de la bride est de DN 15. La pression différentielle maximale est de 1 bars. La vanne peut fonctionner entre -10 et 100 °C (14 et 212 °F). La valeur Kv de la vanne est de 15 m3/h, ce qui équivaut à une valeur Cv de 17,36 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est doté d'une commande à deux ou trois points. L'actionneur ouvre/ferme la vanne en 35 secondes. L'actionneur a un indice de protection IP40.

Une commande manuelle est possible à l'aide d'un levier, qui désengage l'engrenage tant que le levier à rappel automatique est enfoncé. L'actionneur est doté d'une protection contre les surcharges et s'arrête automatiquement lorsqu'il atteint la butée. En cas de blocage, l'actionneur s'arrête pendant sept secondes avant d'essayer de redémarrer. Si le blocage persiste, l'actionneur tente de redémarrer 15 fois toutes les deux minutes, puis une fois toutes les deux heures. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°.
