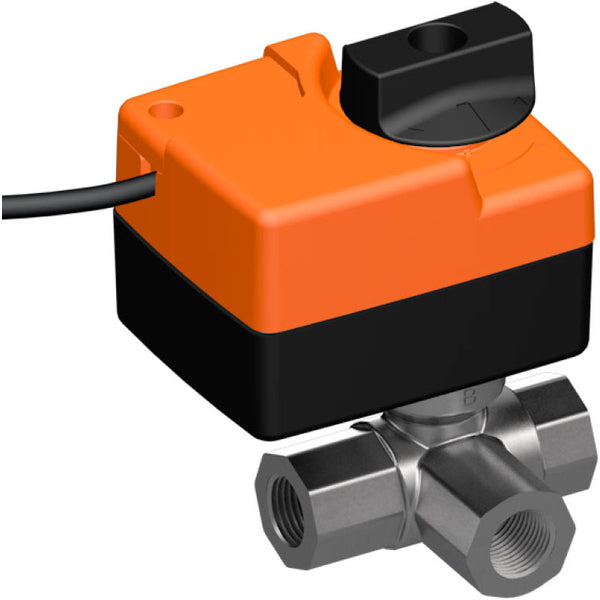

Robinet à boisseau sphérique électrique 3 voies caractérisé Rp1/2'' Laiton EPDM 0.63m3/h 16bar/232psi 230 V AC

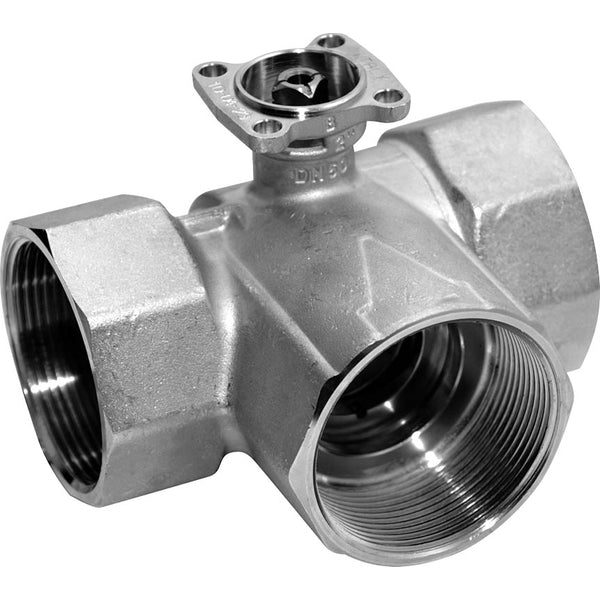

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 3 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de Rp 1/2 pouce avec des filets femelles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. Cette vanne résiste à une pression allant jusqu'à 16 bars (232 psi). La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 0,63 m3/h, ce qui équivaut à une valeur Cv de 0,73 gpm. L'actionneur nécessite une tension d'alimentation de 230 V AC. L'actionneur ouvre/ferme la vanne en 105 secondes. L'actionneur a un indice de protection IP40.

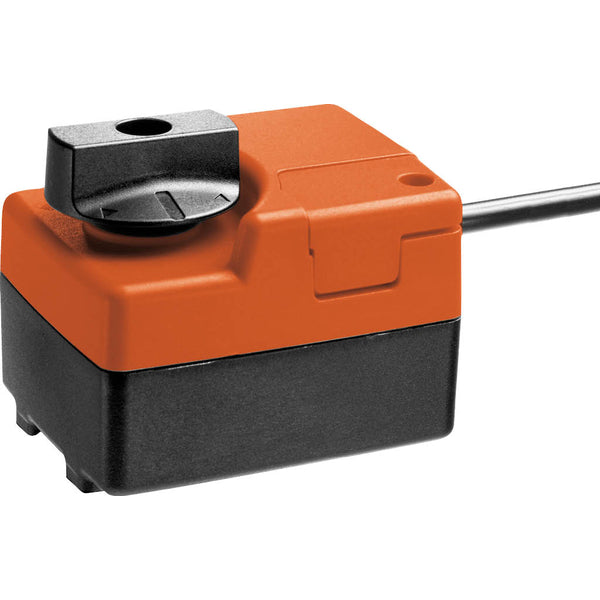

Une commande manuelle est possible à l'aide d'un levier, qui désengage l'engrenage tant que le levier à rappel automatique est enfoncé. L'actionneur s'arrête automatiquement lorsque les butées sont atteintes, avec une durée d'impulsion de ≥0,5 s. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
