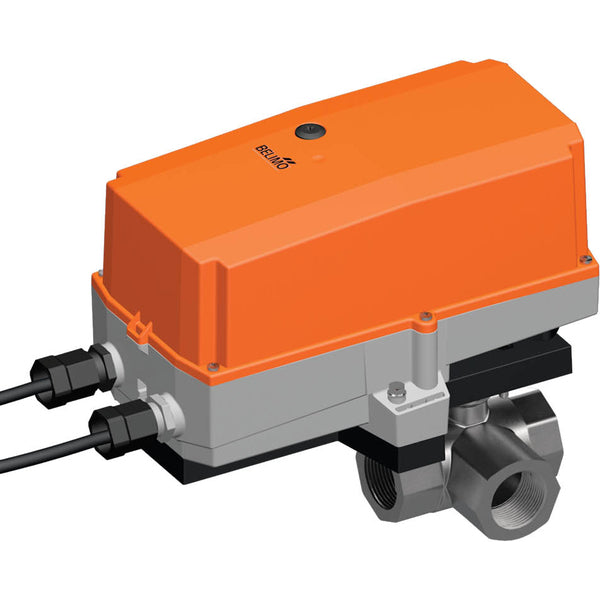

Belimo Vanne De Régulation 3 Voies Rp1-1/2 Kvs16 24VAC/DC 90s 2/3-Point 20Nm IP67 R3040-16-S3/SR24P

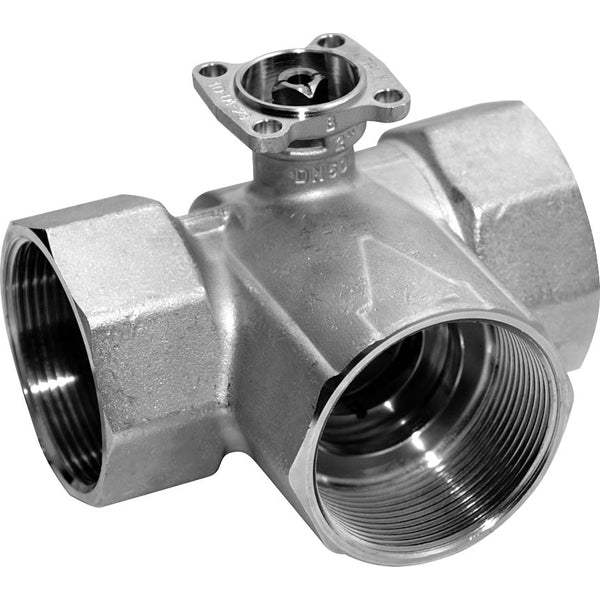

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 3 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 40 et la taille de l'orifice est de Rp 1 1/2 pouce avec des filets femelles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 16 m3/h, ce qui équivaut à une valeur Cv de 18,51 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est doté d'une commande à deux ou trois points. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP67.
- Prix normal
- €733,18
- Prix normal
- €610,98
Description
Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 3 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 40 et la taille de l'orifice est de Rp 1 1/2 pouce avec des filets femelles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 16 m3/h, ce qui équivaut à une valeur Cv de 18,51 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est doté d'une commande à deux ou trois points. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP67.

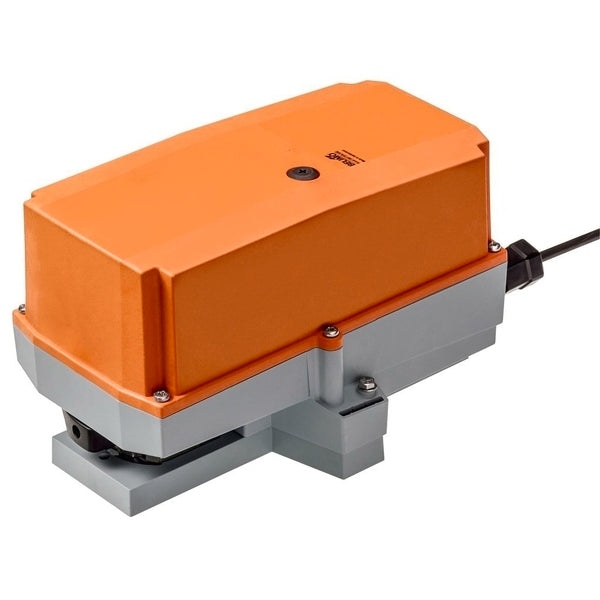

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'angle de rotation peut être réglé à l'aide de butées mécaniques. L'actionneur est particulièrement adapté aux environnements difficiles tels que le séchage du bois, l'élevage, la transformation des aliments, l'agriculture, les piscines intérieures/bains, les salles de ventilation sur les toits et les applications extérieures générales. L'actionneur a passé plusieurs tests, notamment le test des gaz nocifs EN 60068-2-60, le test du brouillard salin EN 60068-2-52, le test ammoniacal DIN 50916-2, le test climatique IEC 60068-2-30, le test des désinfectants (animaux) et le test UV (rayonnement solaire au niveau du sol) EN 60068-2-5, EN 60068-2-63. Le couvercle du boîtier doit être retiré pour la commande manuelle.
Pour :
- Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
