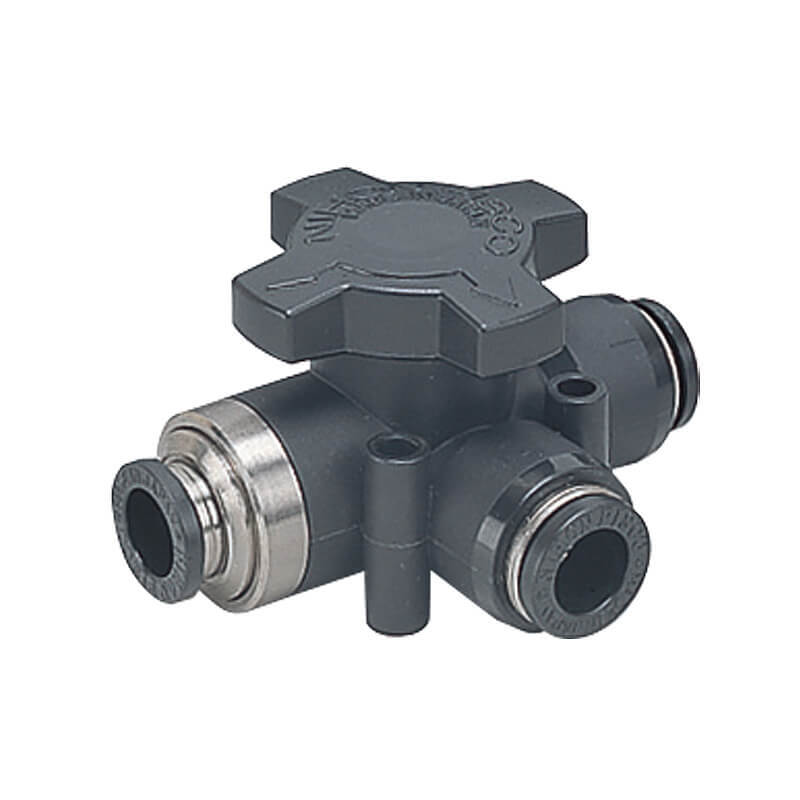

BW3 Vanne à bille 3/8'' 3/2 voies

Il s'agit d'un robinet à boisseau spherique à trois voies utilise pour le contrôle du debit d'air directionnel, avec des raccords instantanes sur les trois ports. Il a un alesage en L et vous pouvez voir la connexion du circuit grâce aux flèches sur la poignee. Par consequent, vous ne pouvez connecter le port du milieu qu'à l'un des autres ports.

L'orifice central est un raccord push-in de 3/8 pouces et les orifices lateraux sont des raccords push-in de 3/8 pouces. Le raccord push-in permet une connexion facile avec la tubulure. Poussez le tube et le raccord le fixera à l'aide de griffes en acier inoxydable.

Il convient pour une pression de fonctionnement maximale de 7 bars (101,5 psi). Convient egalement aux applications sous vide à une pression de -1 bar (-14,5 psi). Il est dote de joints en NBR qui le rendent apte à des applications dans une plage de temperatures allant de 0 à 60°C (32 à 140°F) (pas de gel).

Utilisez une poignee quart de tour pour ouvrir ou fermer la vanne. Veillez à le tourner complètement pour eviter d'endommager la valve.

Pour :

• Convient aux applications sous vide
• Équipe de raccords rapides faciles à connecter

Cons :

• La poussière pourrait endommager le système pneumatique si le vide est applique sans filtre du côte de l'entree

Serie VHB

La serie HBV comprend des vannes manuelles de fermeture à 3 voies utilisees pour diriger le flux d'air vers deux orifices souhaites. Ces vannes sont equipees de raccords instantanes sur les trois ports. Les tailles des raccords instantanes vont de 6 à 12 mm et de 1/4 à 1/2 pouce. Les vannes sont adaptees à une pression de fonctionnement maximale de 9 bars et à un vide de -1 bar. Ils conviennent à une plage de temperatures allant de 0 à 60°C (sans gel) grâce au joint NBR.
