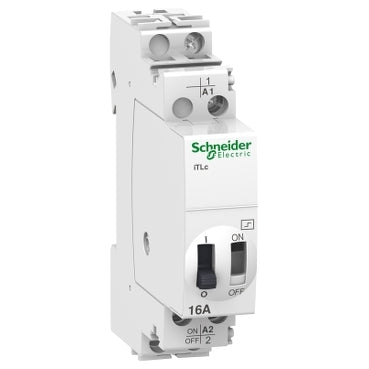

Relais bistable Schneider Electric - A9C33811
Avis : Ce produit sera discontinué à l'avenir
Relais d'impulsion Acti9 itl. Les relais à impulsion Itl sont utilisés pour commander par bouton-poussoir des circuits d'éclairage composés de lampes à incandescence, de lampes halogènes à basse tension, de lampes fluorescentes et de lampes à décharge. La fermeture du pôle du relais d'impulsion est déclenchée par une impulsion sur la bobine. Ayant deux positions mécaniques stables, le pôle sera ouvert par la prochaine impulsion. Peut être commandé par un nombre illimité de boutons-poussoirs. Consommation d'énergie nulle.
Avis : Ce produit sera discontinué à l'avenir
Description
L'Acti9 iTLc est un relais à impulsion modulaire. Il s'agit d'un dispositif 1P avec 1 contact normalement ouvert. Le courant nominal est de 16A, avec une tension de fonctionnement de 24VAC à 250VAC, et il fonctionne avec une tension de commande de 230VAC à 240VAC. L'endurance électrique peut atteindre 200 000 cycles pour l'AC-21, ou 100 000 cycles pour l'AC-22. La fréquence de commutation est de 100 opérations de commutation par jour ou de 5 opérations de commutation par minute. La durée de l'ordre de commande doit être comprise entre 50 ms et 1 s.
Il est principalement utilisé pour les applications de contrôle de l'éclairage. Il permet un contrôle centralisé d'un groupe de relais d'impulsion tout en maintenant un contrôle individuel local de chaque relais d'impulsion. La tension d'isolation nominale Ui est de 440VAC, et la tension de résistance aux chocs nominale Uimp est de 6kV. La fréquence de fonctionnement est de 50 ou 60 Hz.
Cet appareil peut être monté sur un rail DIN. Il a un degré de pollution de 3 et une catégorie de surtension de IV. Les dimensions sont 18 mm (largeur) x 84 mm (hauteur) x 60 mm (profondeur). Le degré de protection est IP20 et IP40 lorsqu'il est placé dans un boîtier. La température de fonctionnement est comprise entre -20°C et 50°C, tandis que la température de stockage peut être comprise entre -40°C et 70°C.
Ce produit est conforme aux normes IEC/EN 60669-1 et IEC/EN 60669-2-2.
