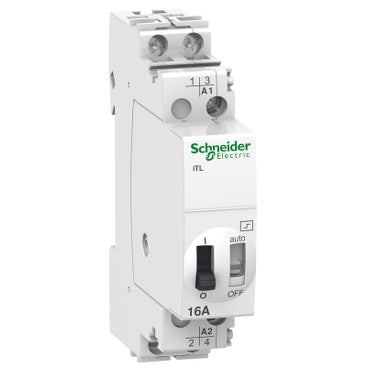

Relais bistable Schneider Electric - A9C30212
Relais d'impulsion Acti9 itl. Les relais à impulsion Itl sont utilisés pour commander par bouton-poussoir des circuits d'éclairage composés de lampes à incandescence, de lampes halogènes à basse tension, de lampes fluorescentes et de lampes à décharge. La fermeture du pôle du relais d'impulsion est déclenchée par une impulsion sur la bobine. Ayant deux positions mécaniques stables, le pôle sera ouvert par la prochaine impulsion. Peut être commandé par un nombre illimité de boutons-poussoirs. Consommation d'énergie nulle.
- Prix normal
- €49,97
- Prix normal
- €41,64
Description
L'Acti9 iTL est un relais à impulsion modulaire. Ce dispositif 2P comporte 2 contacts normalement ouverts. Le courant nominal est de 16A, avec une tension de fonctionnement de 24VAC à 250VAC. Il fonctionne avec une tension de commande de 48VAC ou 24VDC. L'endurance électrique peut atteindre 200 000 cycles pour l'AC-21 ou 100 000 cycles pour l'AC-22. La fréquence de commutation est de 100 opérations de commutation par jour ou de 5 opérations de commutation par minute. La durée de l'ordre de commande doit être comprise entre 50 ms et 1 s.
Ce dispositif est principalement utilisé pour les applications de contrôle de l'éclairage. La tension d'isolation nominale Ui est de 440VAC tandis que la tension de résistance aux chocs nominale Uimp est de 6kV. La fréquence de fonctionnement est de 50Hz ou 60Hz. Il peut être monté sur un rail DIN. Le degré de pollution est de 3 et la catégorie de surtension est de IV.
Les dimensions sont 18mm (L) x 84mm (H) x 60mm (P). Le degré de protection est IP20 et peut atteindre IP40 à l'intérieur d'un boîtier. La température de fonctionnement est comprise entre -20°C et 50°C.
La température de stockage est comprise entre -40°C et 70°C. Ce produit est conforme aux normes IEC/EN 60669-1 et IEC/EN 60669-2-2.
