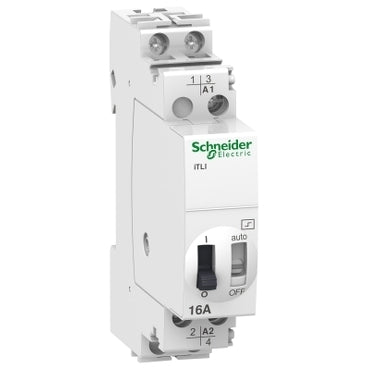

Relais bistable Schneider Electric - A9C30115
Relais d'impulsion Acti9 itl. Les relais à impulsion Itl sont utilisés pour commander par bouton-poussoir des circuits d'éclairage composés de lampes à incandescence, de lampes halogènes à basse tension, de lampes fluorescentes et de lampes à décharge. La fermeture du pôle du relais d'impulsion est déclenchée par une impulsion sur la bobine. Ayant deux positions mécaniques stables, le pôle sera ouvert par la prochaine impulsion. Peut être commandé par un nombre illimité de boutons-poussoirs. Consommation d'énergie nulle.
- Prix normal
- €42.14
- Prix normal
- €35.12
Description
L'Acti9 iTLi est un relais d'impulsion modulaire. Il comporte un contact inverseur avec un contact normalement ouvert et un contact normalement fermé. Le courant nominal est de 16A, avec une tension de fonctionnement allant de 24VAC à 250VAC. Il fonctionne à l'aide d'une tension de commande de 24 VCA ou de 12 VCC. L'endurance électrique peut atteindre 200 000 cycles pour l'AC-21 ou 100 000 cycles pour l'AC-22. La fréquence de commutation peut être de 5 opérations de commutation par minute ou de 100 opérations de commutation par jour. La durée de l'ordre de commande doit être comprise entre 50 ms et 1 s. Ce produit est principalement utilisé pour les applications de contrôle de l'éclairage. La tension d'isolation nominale Ui est de 440VAC, tandis que la tension de résistance aux chocs nominale Uimp est de 6kV. La fréquence de fonctionnement peut être de 50 Hz ou de 60 Hz. Sa conception permet un montage sur rail DIN. Le degré de pollution est de 3 et la catégorie de surtension est IV. Les dimensions de ce produit sont 18 mm (L) x 84 mm (H) x 60 mm (P). Il offre un degré de protection IP20 et peut atteindre IP40 lorsqu'il est placé dans un boîtier. La température de fonctionnement est comprise entre -20°C et 50°C, et la température de stockage entre -40°C et 70°C. Ce produit est conforme aux normes IEC/EN 60669-1 et IEC/EN 60669-2-2.
