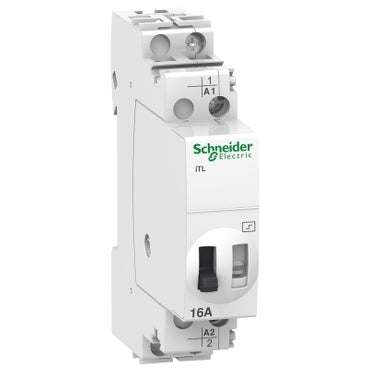

Relais bistable Schneider Electric - A9C30111
Relais d'impulsion Acti9 itl. Les relais à impulsion Itl sont utilisés pour commander par bouton-poussoir des circuits d'éclairage composés de lampes à incandescence, de lampes halogènes à basse tension, de lampes fluorescentes et de lampes à décharge. La fermeture du pôle du relais d'impulsion est déclenchée par une impulsion sur la bobine. Ayant deux positions mécaniques stables, le pôle sera ouvert par la prochaine impulsion. Peut être commandé par un nombre illimité de boutons-poussoirs. Consommation d'énergie nulle.
- Prix normal
- €37,25
- Prix normal
- €31,04
Description
L'Acti9 iTL est un relais à impulsion modulaire. Ce dispositif 1P a 1 contact normalement ouvert.
Le courant nominal est de 16A, avec une tension de fonctionnement de 24VAC à 250VAC et il fonctionne avec une tension de commande de 24VAC ou 12VDC.
Son endurance électrique peut atteindre 200 000 cycles AC-21 ou 100 000 cycles AC-22.
La fréquence de commutation est de 5 opérations de commutation par minute ou de 100 opérations de commutation par jour.
La durée de l'ordre de commande doit être comprise entre 50 ms et 1 s.
Il est principalement utilisé pour les applications de contrôle de l'éclairage. La tension d'isolation nominale de l'Ui est de 440VAC.
La tension nominale de résistance aux chocs de l'Uimp est de 6kV. La fréquence de fonctionnement est de 50 ou 60 Hz.
Il peut être monté sur un rail DIN. Il a un degré de pollution de 3 et une catégorie de surtension de IV.
Les dimensions sont de 18 mm de largeur, 84 mm de hauteur et 60 mm de profondeur.
Il a un degré de protection IP20 et IP40 dans un boîtier.
La température de fonctionnement est comprise entre -20°C et 50°C, et la température de stockage entre -40°C et 70°C.
Ce produit est conforme aux normes IEC/EN 60669-1 et IEC/EN 60669-2-2.
