Référence : AW1-R024DC
Marque: JP Fluid Control

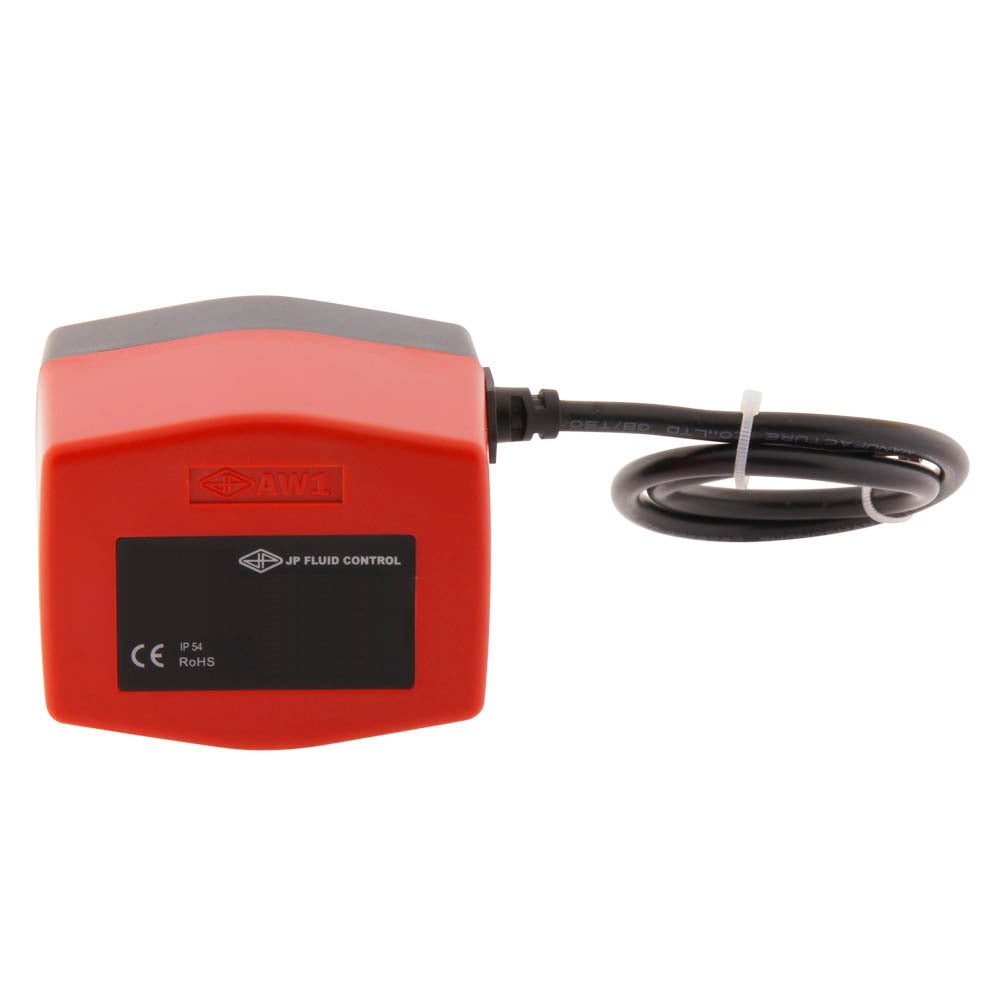

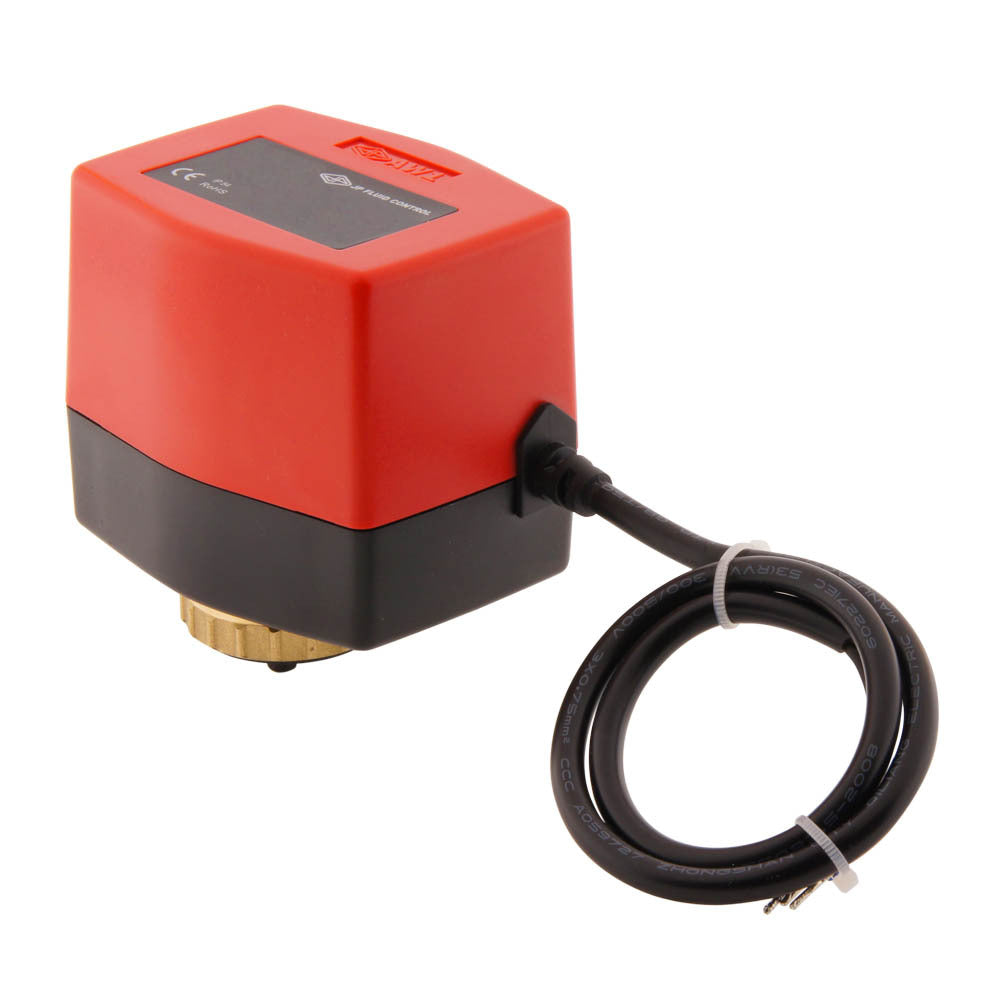

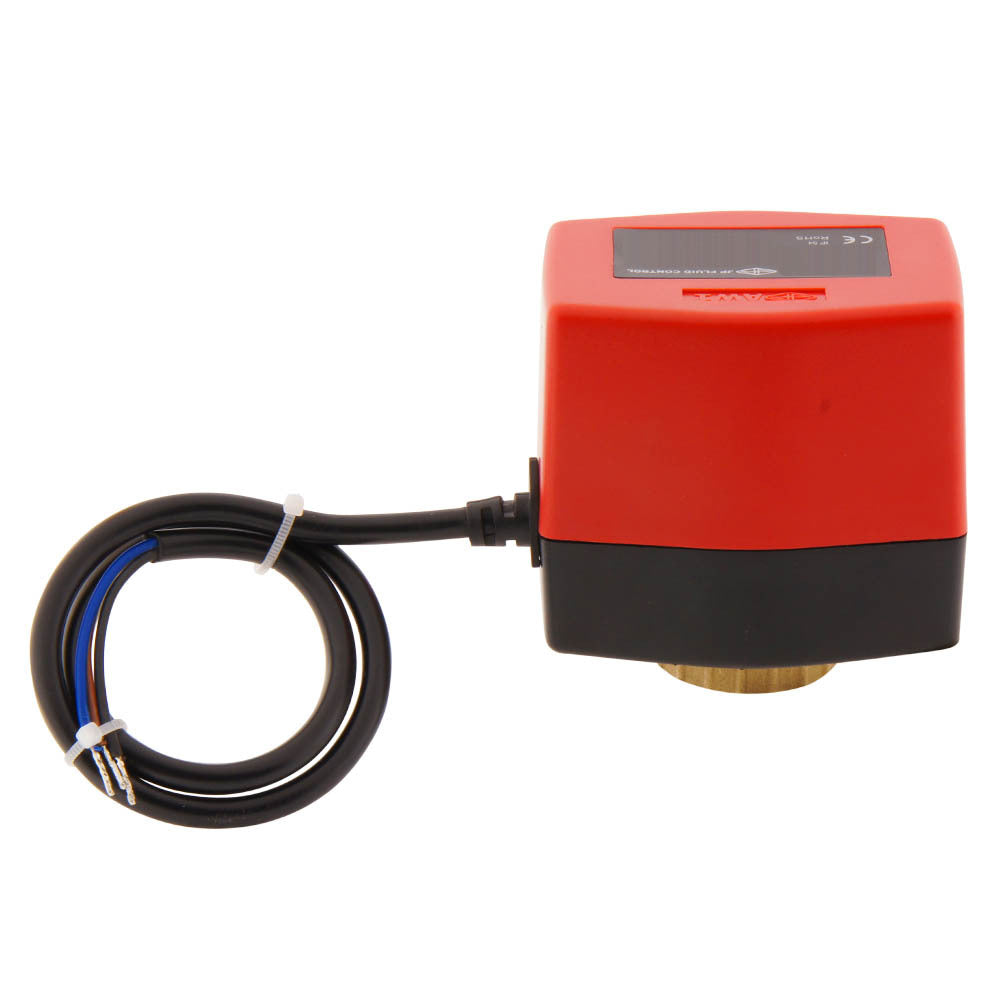

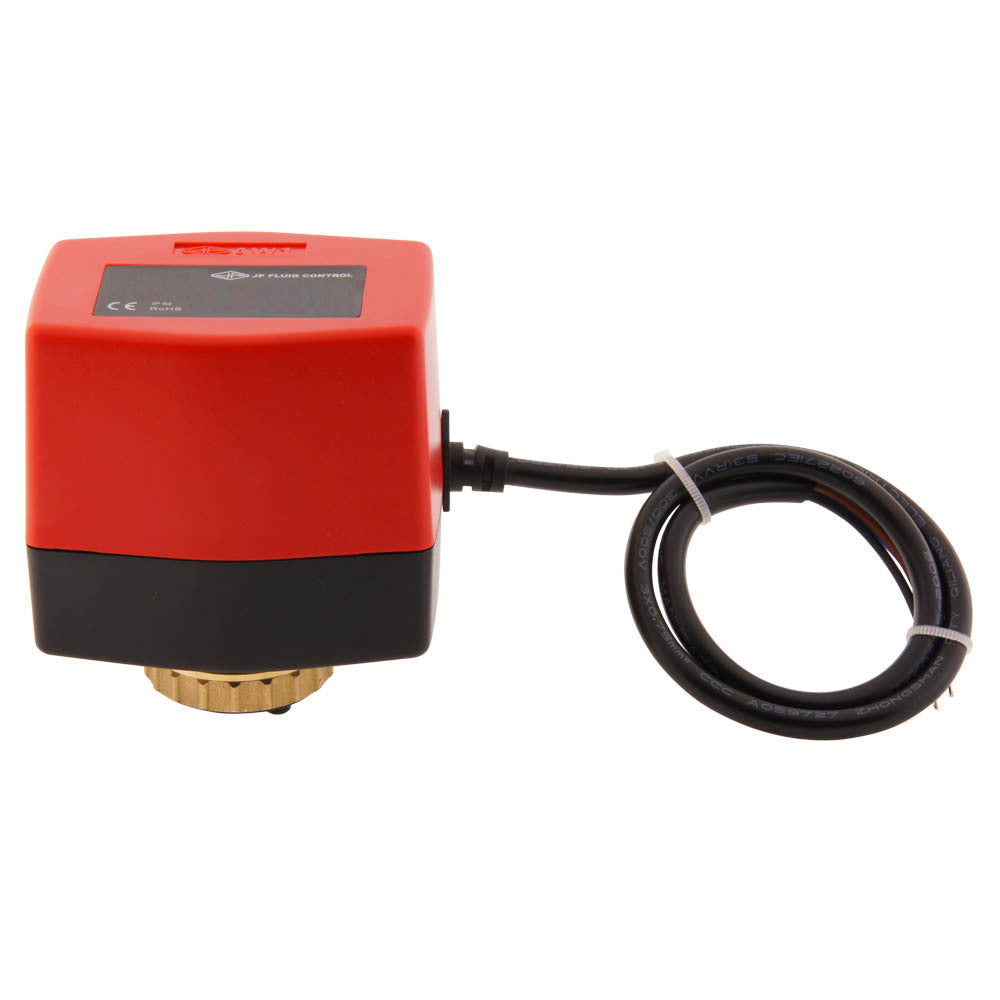

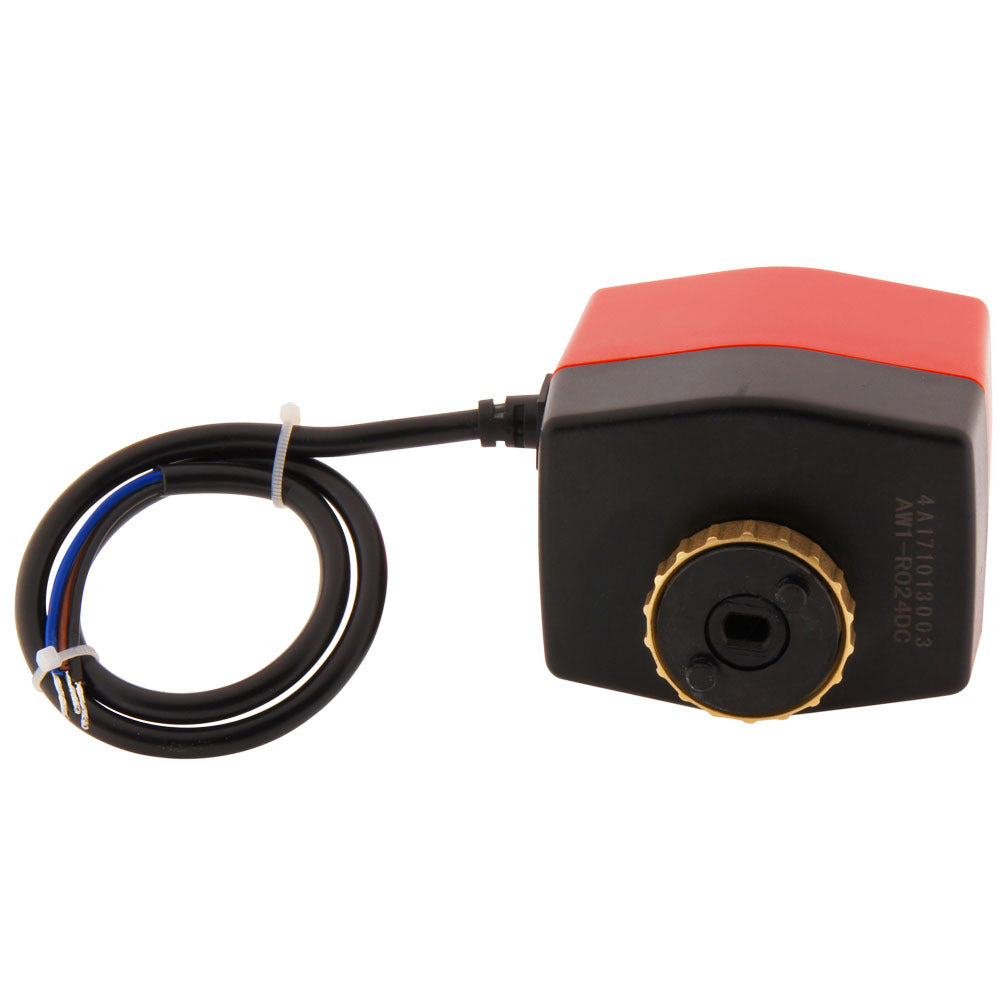

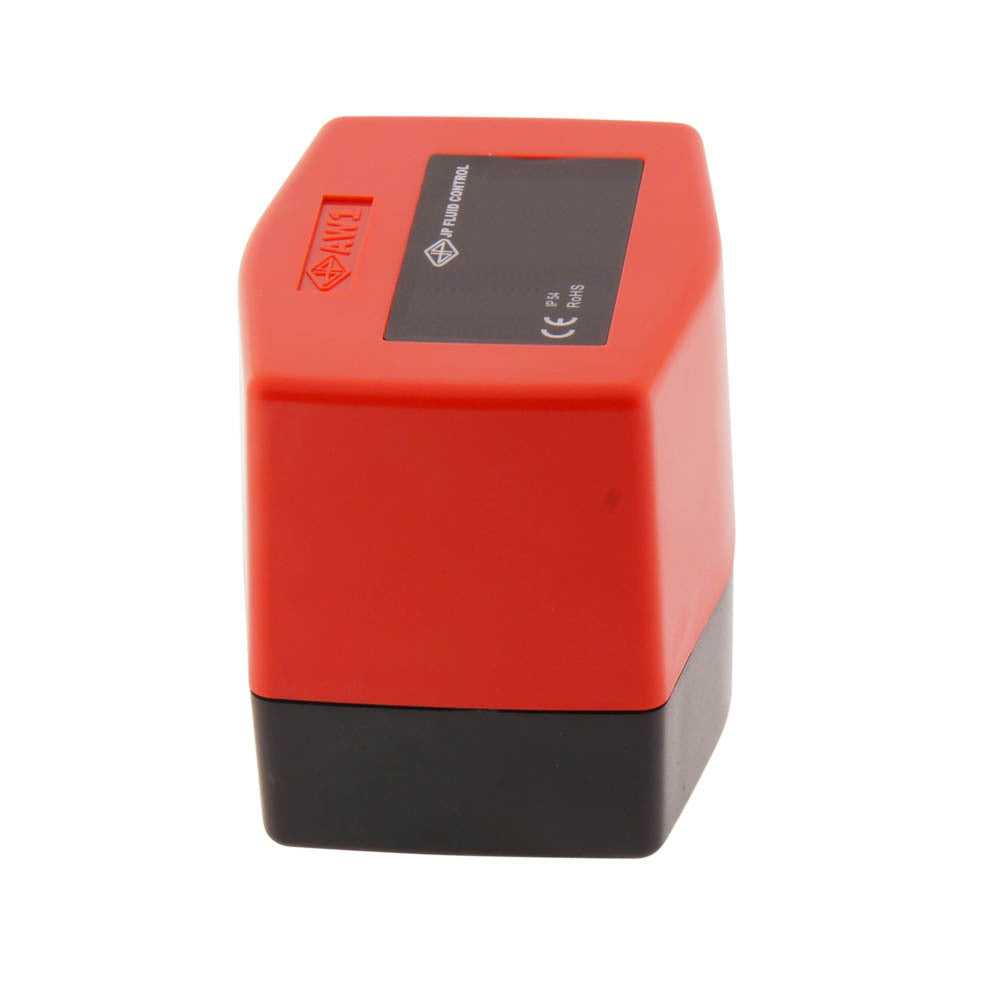

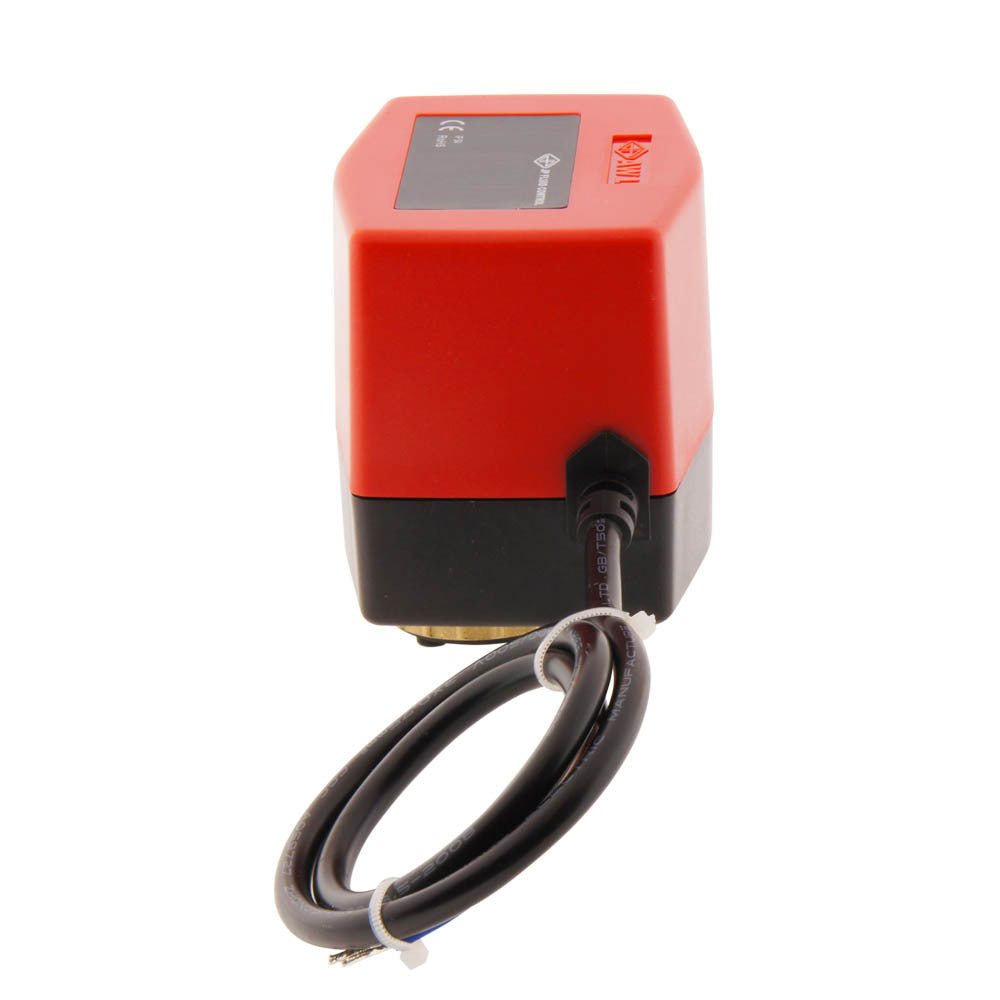

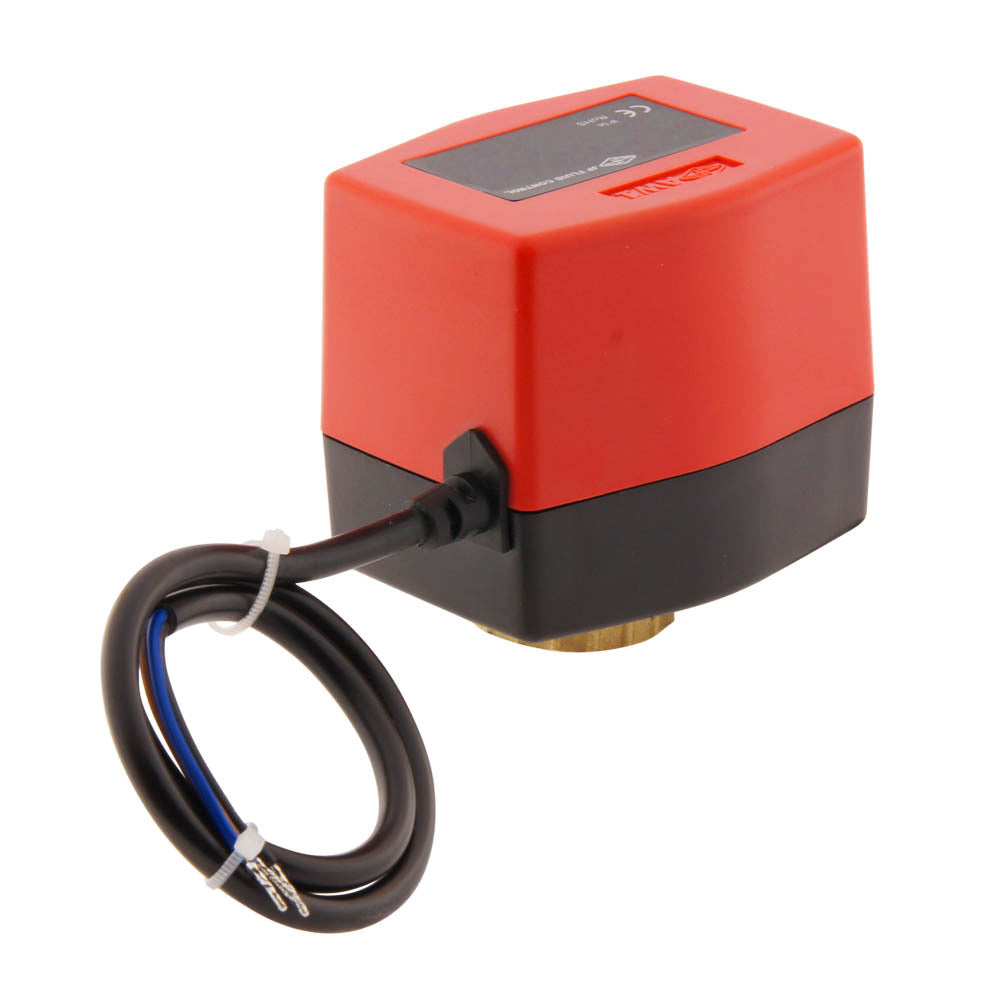

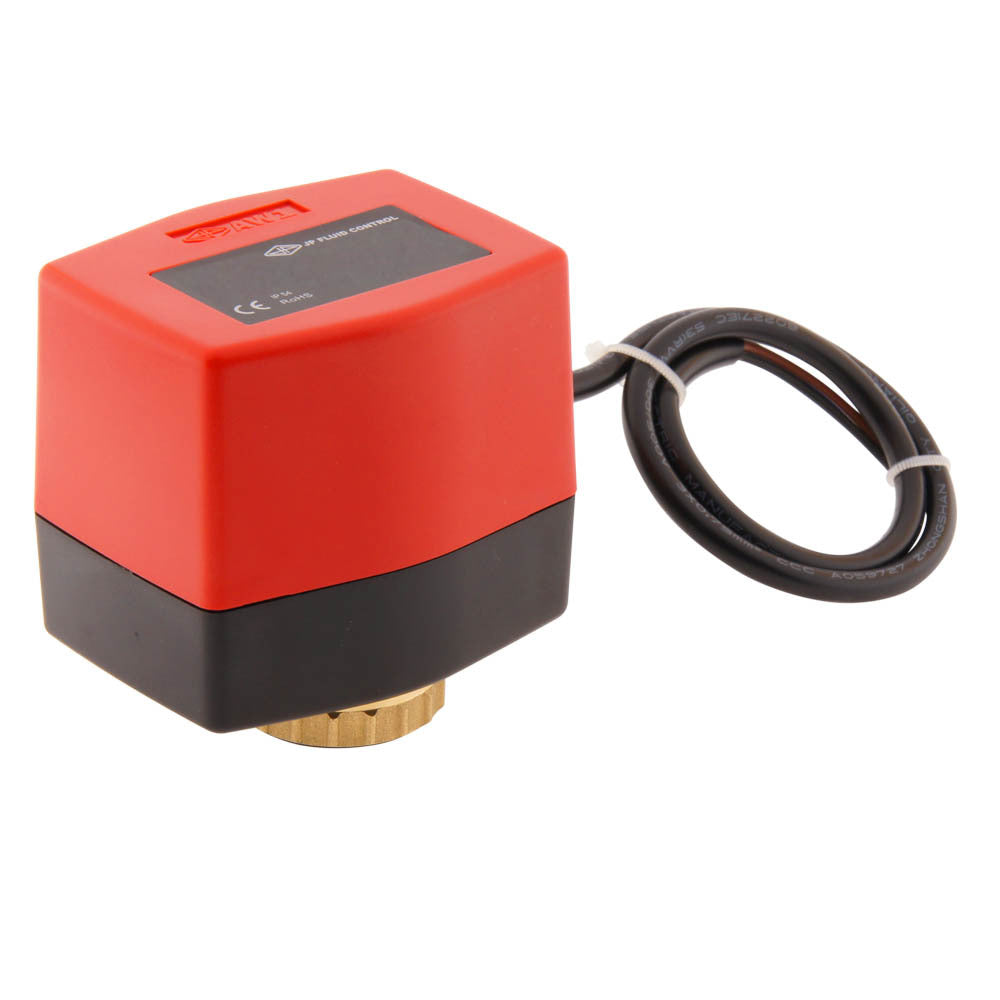

Actionneur 24V DC avec relais intégré pour vannes à boisseau sphérique. Connexion à 3 fils (ouverture/fermeture) : plus, moins et fil de commande (plus). La vanne s'ouvre en 6 secondes (normalement fermée). L'actionneur combine une construction robuste (IP54) avec une faible consommation d'énergie. L'actionneur est compatible avec les vannes à boisseau sphérique des séries BW2 (2 voies) et BW3 (3 voies).
Voir tous
€68.22
TVA incluse
La TVA (taxe sur la valeur ajoutée) est une taxe sur les biens et services qui concerne l'Union européenne (UE). Nous, Tameson, sommes tenus par la loi de collecter la TVA pour les commandes au sein de l'UE pour les clients qui ne nous fournissent pas leur numéro de TVA.
€56.85
hors TVA
En stock +121 jours Sur demande Sur demande
0 sont déjà dans votre panier Pour les commandes dépassant 0, prévoyez un délai supplémentaire de 121 jours. Jusqu'à 50 articles peuvent être commandés en ligne. Pour des quantités plus importantes, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison. Cet article n'est pas disponible pour une commande en ligne, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison.
Expédition vers France: €4.95
Gratuit pour les commandes > €75.00
Livraison prévue dans 122 - 125 jours ouvrables

Évaluation des clients: 4.8 / 5

478 critiques à Google

Description
Spécifications
Téléchargements
Produits apparentés

Description

Actionneur de vanne à boisseau sphérique électrique (IP54) très économe en énergie et robuste de JP Fluid Control. L'actionneur peut être raccordé aux vannes à boisseau sphérique des séries BW2 (2 voies) et BW3 (3 voies) de JP Fluid Control. L'actionneur a besoin d'une alimentation électrique de 24V DC. Ce type de vanne est couramment utilisé dans les systèmes de chauffage. Le temps d'ouverture ou de fermeture de la vanne est d'environ 6 secondes.

Installation

L'actionneur a une connexion à 3 fils et doit être connecté comme indiqué dans le diagramme ci-dessous. L'actionneur est fourni avec un câble. La mise sous tension du fil de commande ouvre la vanne. L'actionneur comprend des interrupteurs de fin de course, l'énergie n'est consommée que lors de l'ouverture ou de la fermeture de la vanne.


Important

  • Veuillez respecter le code couleur des fils.

Montage

assemblage du robinet à boisseau sphérique électrique-aw1-bw.png

Téléchargements

Safety instructions
pdf
Télécharger
Manual BW (EN)
pdf
Télécharger
CAD aw1.zip
zip
Télécharger

Spécifications

tension
Choisissez la tension requise pour faire fonctionner la vanne. AC signifie courant alternatif, DC signifie courant continu.
24 V CC
signal de réglage
La commande d'ouverture/fermeture est par exemple à 2 points (1 signal de commande) ou à 3 points (2 signaux de commande). Le contrôle de la position est par exemple 4-20 mA (recommandé), 0-10 V, 2-10 V ou 0-5 V.
Deux points (ouverture-fermeture)
couple (Nm)
La force rotative maximale que l'actionneur peut fournir. Choisissez toujours un facteur de sécurité élevé, car le moment peut augmenter fortement après un arrêt (prolongé) ou en cas de milieu sec.
2.5
durée de fonctionnement (s)
6
puissance nominale (VA)
3
Retour d'information sur la position
Sans
indice de protection (IP)
L'indice de protection contre les infiltrations (IP) indique la résistance du produit à la poussière et à l'eau, ce qui est crucial pour les conditions extérieures ou difficiles.
IP54
matériau
Choisissez un matériau de boîtier qui n'est pas corrodé par les fluides et l'environnement, et qui peut résister aux températures et aux pressions. Consultez notre tableau de résistance aux produits chimiques.
Plastique
Longueur de câble de raccordement (m)
La longueur du câble fourni avec l'actionneur.
0.3
modèle
Rotatif
contact de fin de course
2
puissance électrique max. accumulée (VA)
3
température ambiante (°C)
-10 °C to 50 °C
angle de rotation max. (°)
90
convient pour accessoire d’air
Non
Dérogation manuelle
Non
transmission
Avec roues dentées
ISO 5211 Bride supérieure à montage direct
Non
convient pour vanne d’arrêt
Oui
avec fonction de sûreté
Non
plage de fonctionnement réglable
Non
hauteur (mm)
Hauteur du produit sans emballage.
88
largeur (mm)
Largeur du produit sans emballage.
67
antidéflagrant
Non
type de régulation on/off
Oui
modulation du type de régulation
Non
avec indicateur de position mécanique
Non
régulation split range
Non
hors tension fermé
Non
contact de commutation hors tension
Non
