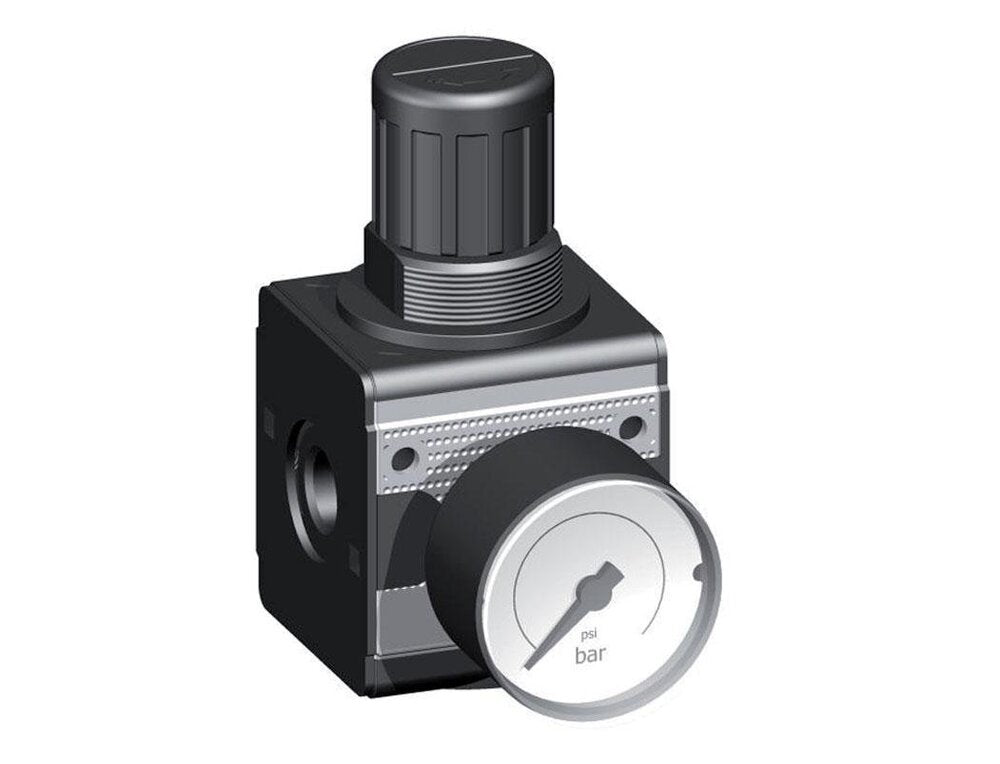

Regulateur de pression pour assemblage de collecteur G1/4''&3/8'' 2250l/min 0.2-6.0bar/3-87psi en fonte de zinc 40 mm Manomètre Multifix 1

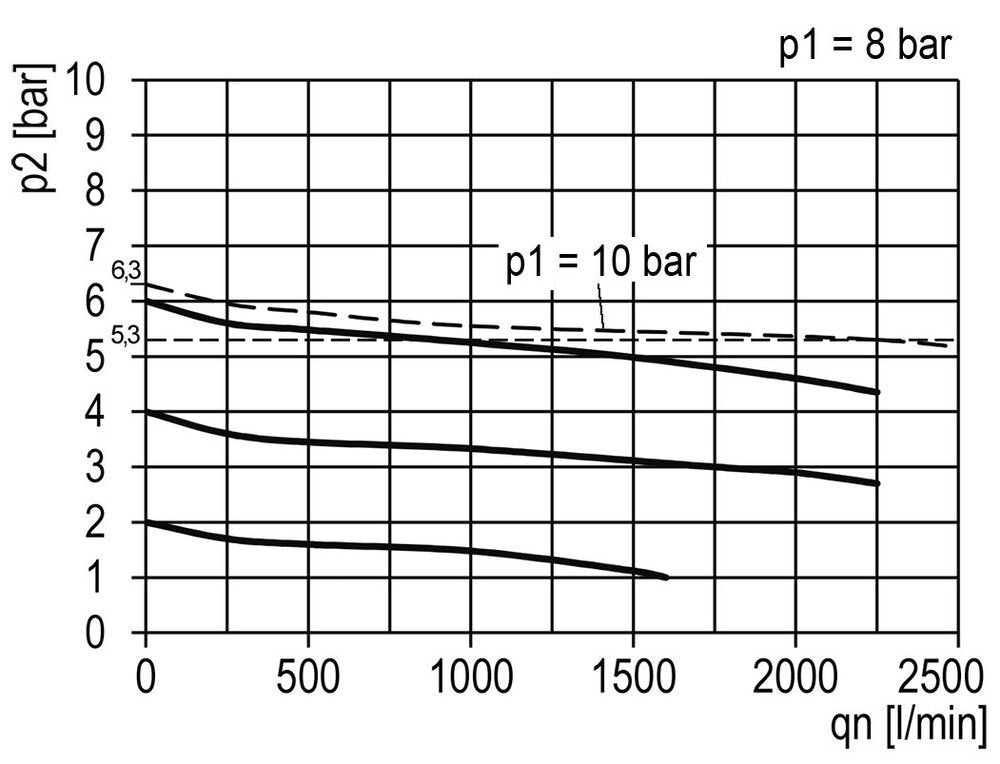

Le regulateur de pression ajuste la pression en permanence à un niveau stable, même lorsque la pression d'entree varie. Le niveau peut être regle entre 0,2 et 6,0 bars (3 à 87 psi). Ce modèle est dote de ports G 1/4 pouce et 3/8 pouce. Le debit maximal est de 2250 l/min. Veuillez noter que le debit maximal seul ne fournit pas suffisamment d'informations pour un dimensionnement correct. Utilisez la courbe de debit pour determiner si la chute de pression (droop) dans votre plage de debit prevue est acceptable. La courbe de debit montre le debit pour une pression d'entree definie avec plusieurs pressions de sortie. Pour chaque pression de sortie, on peut voir comment la pression change avec l'augmentation du debit. Il est recommande d'utiliser l'appareil dans la zone plate de la courbe, et non au debut ou à la fin de la courbe. Notez que le regulateur de pression contrôle la pression de sortie, et non le debit. La pression de sortie peut être reglee en tirant le volant vers le haut et en le tournant. Il peut être verrouille après le reglage en repoussant le volant à main.

La pression d'entree maximale est de 16,0 bars (232 psi) et la plage de temperature est comprise entre -10 et 60 °C (14 et 140 °F). Une soupape de surpression integree est prevue du côte de la sortie lorsque la pression de consigne est depassee. Le materiau du boîtier est en zinc moule sous pression. Ce regulateur de pression est conçu pour fonctionner avec des ensembles de collecteurs avec alimentation en air traversant. Chaque regulateur peut être configure avec une plage de pression separee et independante.

Les supports de montage doivent être commandes separement.
