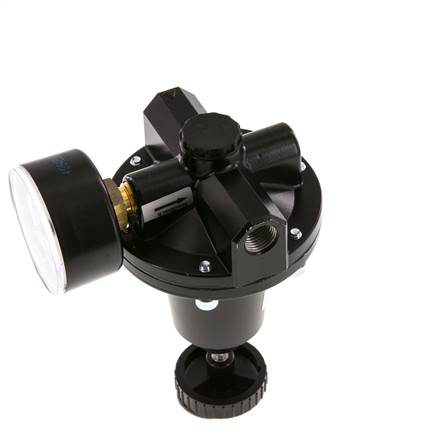

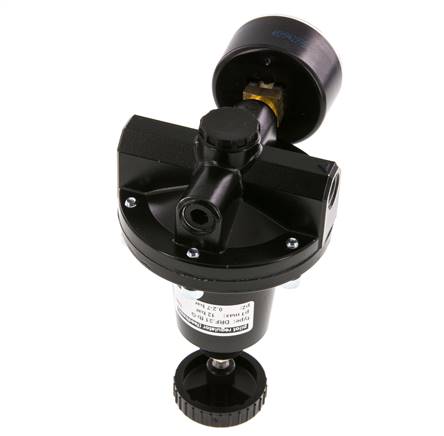

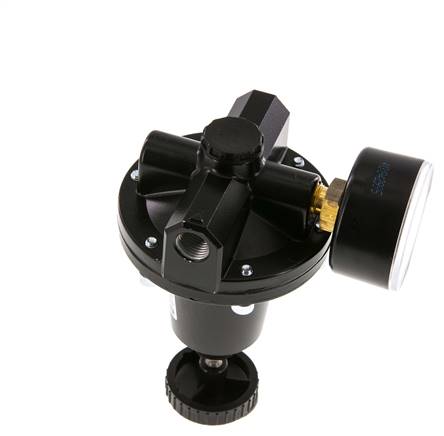

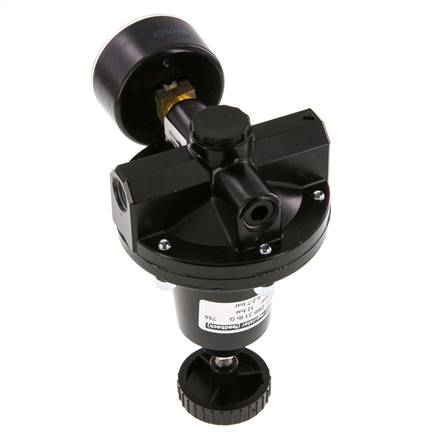

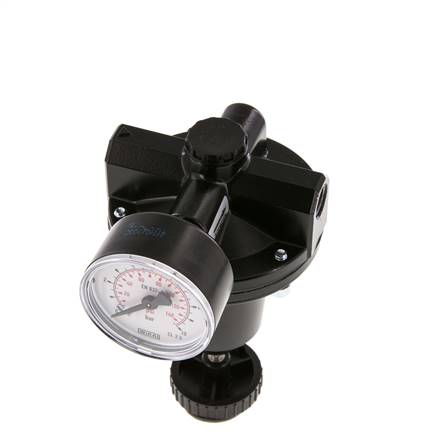

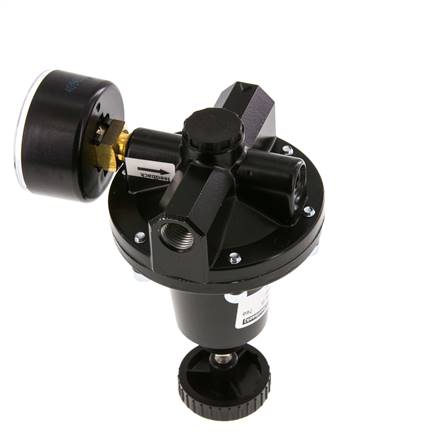

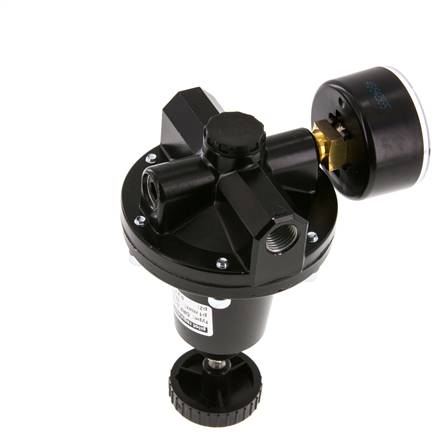

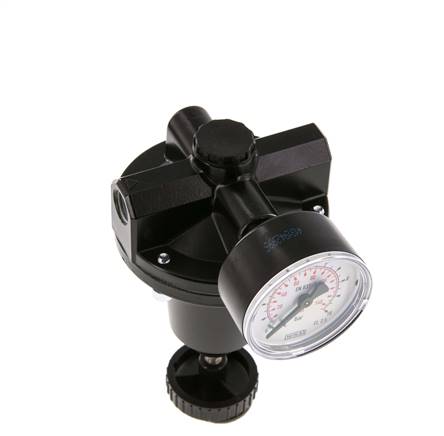

Régulateur de pression de précision G1/4'' 550l/min 0.2-7.0bar/3-102psi en fonte de zinc standard 3

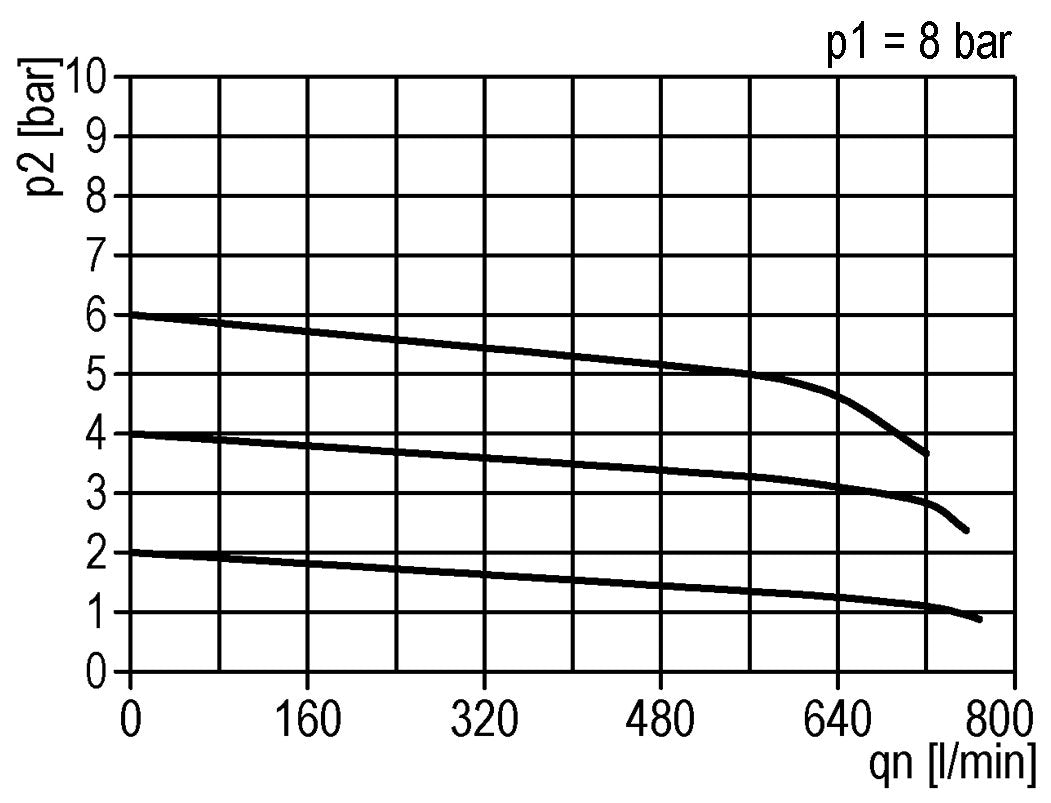

Le régulateur de pression ajuste la pression en permanence à un niveau stable, même lorsque la pression d'entrée varie. Le niveau peut être réglé entre 0,2 et 7,0 bars (3 à 102 psi). Ce modèle est doté de ports G 1/4 pouce. Le débit maximal est de 550 l/min. Veuillez noter que le débit maximal seul ne fournit pas suffisamment d'informations pour un dimensionnement correct. Utilisez la courbe de débit pour déterminer si la chute de pression (droop) dans votre plage de débit prévue est acceptable. La courbe de débit montre le débit pour une pression d'entrée définie avec plusieurs pressions de sortie. Pour chaque pression de sortie, on peut voir comment la pression change avec l'augmentation du débit. Il est recommandé d'utiliser l'appareil dans la zone plate de la courbe, et non au début ou à la fin de la courbe. Notez que le régulateur de pression contrôle la pression de sortie, et non le débit. La pression de sortie peut être réglée en tirant le volant vers le haut et en le tournant.

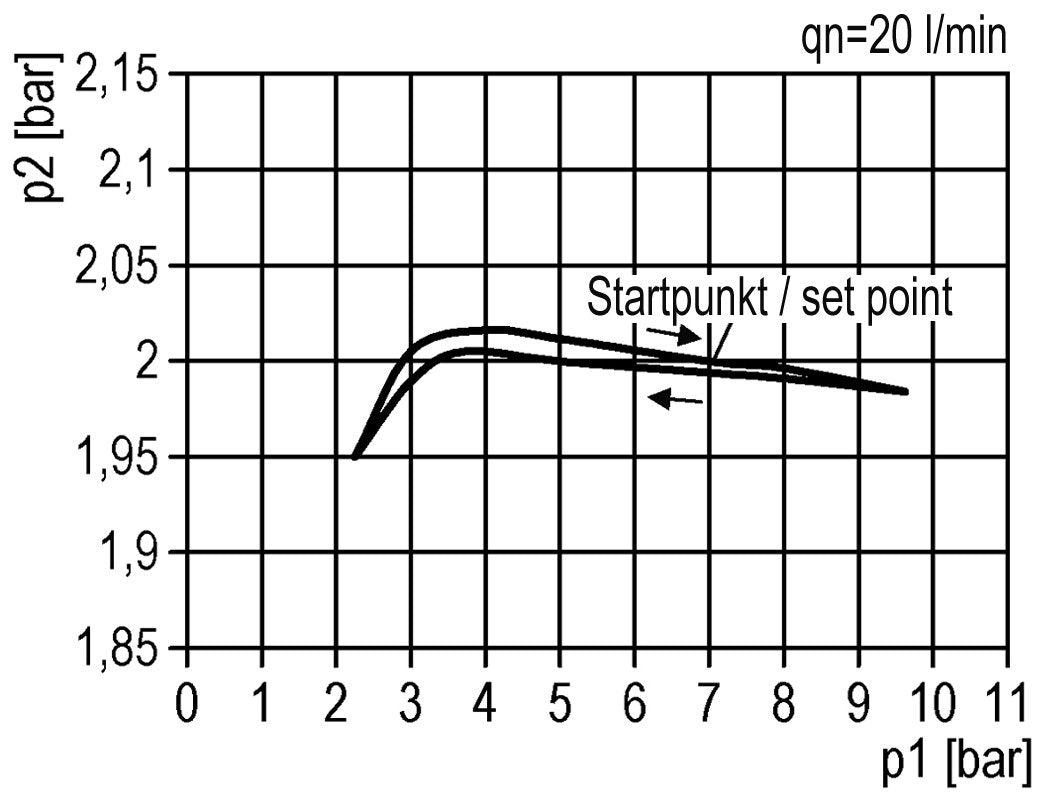

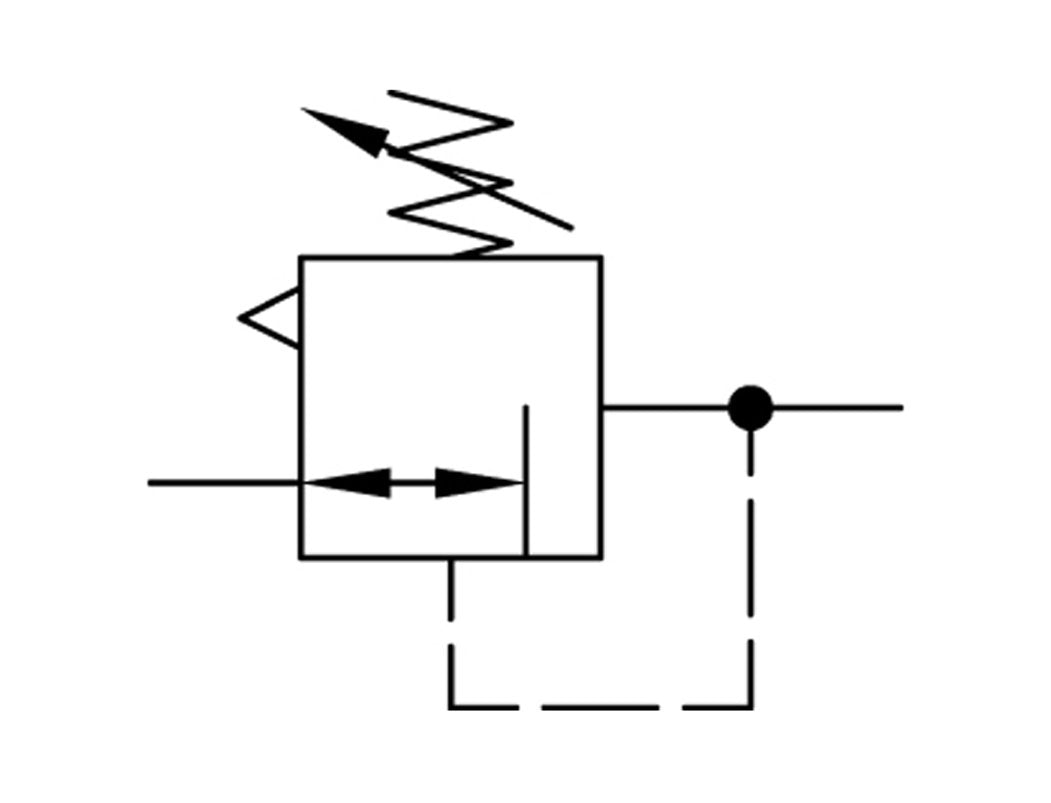

La pression d'entrée maximale est de 16,0 bars (232 psi) et la plage de température est comprise entre -10 et 60 °C (14 et 140 °F). Une soupape de surpression intégrée est prévue du côté de la sortie lorsque la pression de consigne est dépassée. Le matériau du boîtier est en zinc moulé sous pression. Un régulateur de pression de précision est utilisé lorsqu'une grande constance de la pression secondaire est nécessaire avec un petit débit. Cette bonne régulation et la courbe caractéristique du débit sont dues au rapport élevé entre la membrane et la surface du siège de la vanne. Le régulateur est indépendant des variations de pression d'entrée dans la mesure du possible, n'a pas de consommation d'air propre et peut être utilisé avec de l'air comprimé filtré "normal".

Les supports de montage doivent être commandés séparément.
