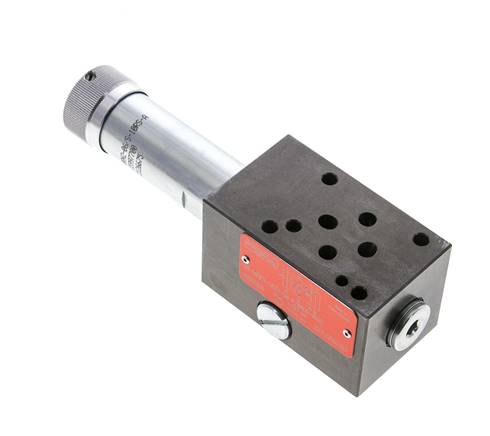

Réducteur de pression sandwich NG6 (D03) A 100bar

Utilisez-le lorsque seul le côté A d'un vérin ou d'un moteur nécessite une pression réduite, tandis que le côté B conserve la pleine pression du système. Empilez-le entre le distributeur NG6 et l'embase ; plusieurs vannes sandwich peuvent être combinées sur une même station. Pression de service jusqu'à 320 bar. Il est fourni avec ses joints, mais sans vis de fixation. Fixez l'empilage avec quatre vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9.

Avantages :

• Pression réduite uniquement dans la conduite A, retour libre par le clapet anti-retour
• Prise manométrique G1/4 pour contrôler la pression de réglage
• Plan de pose standard NG6 / D03, s'empile entre le distributeur et l'embase

Inconvénients :

• Vis de fixation non fournies
• Réglable jusqu'à 100 bar seulement - pour des réglages plus élevés, choisissez la version 210 bar

Série :

Réducteurs de pression sandwich Tameson NG6 pour empilages de distributeurs NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Montés entre le distributeur et l'embase, ils maintiennent la pression à une valeur constante et plus basse à une station ou dans une conduite. La version P réduit la pression en P, la version A la réduit dans la conduite d'utilisation A avec un clapet anti-retour pour retour libre, et la version B réduit la pression en P, pilotée par la pression dans la conduite B. Chaque version existe en plages de pression jusqu'à 100 ou 210 bar et possède une prise manométrique G1/4. Corps en fonte ductile, pièces internes en acier et joints NBR, pour fluides hydrauliques à base d'huile minérale de 20 à 400 mm²/s de -30 à +80 °C. Pression de service jusqu'à 320 bar, débit jusqu'à environ 60 l/min, dont jusqu'à 40 l/min recommandés. Les appareils sont livrés avec joints, sans vis de fixation ; l'empilage se fixe avec des vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9.
