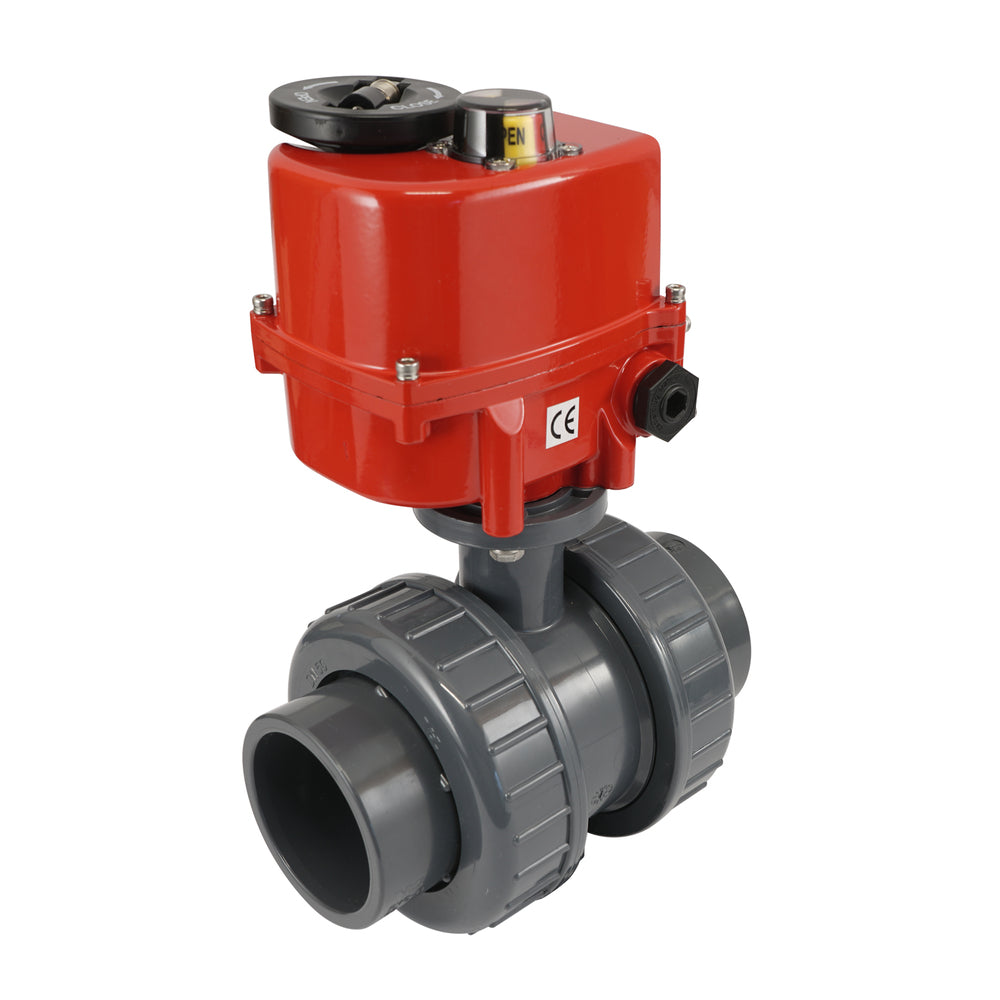

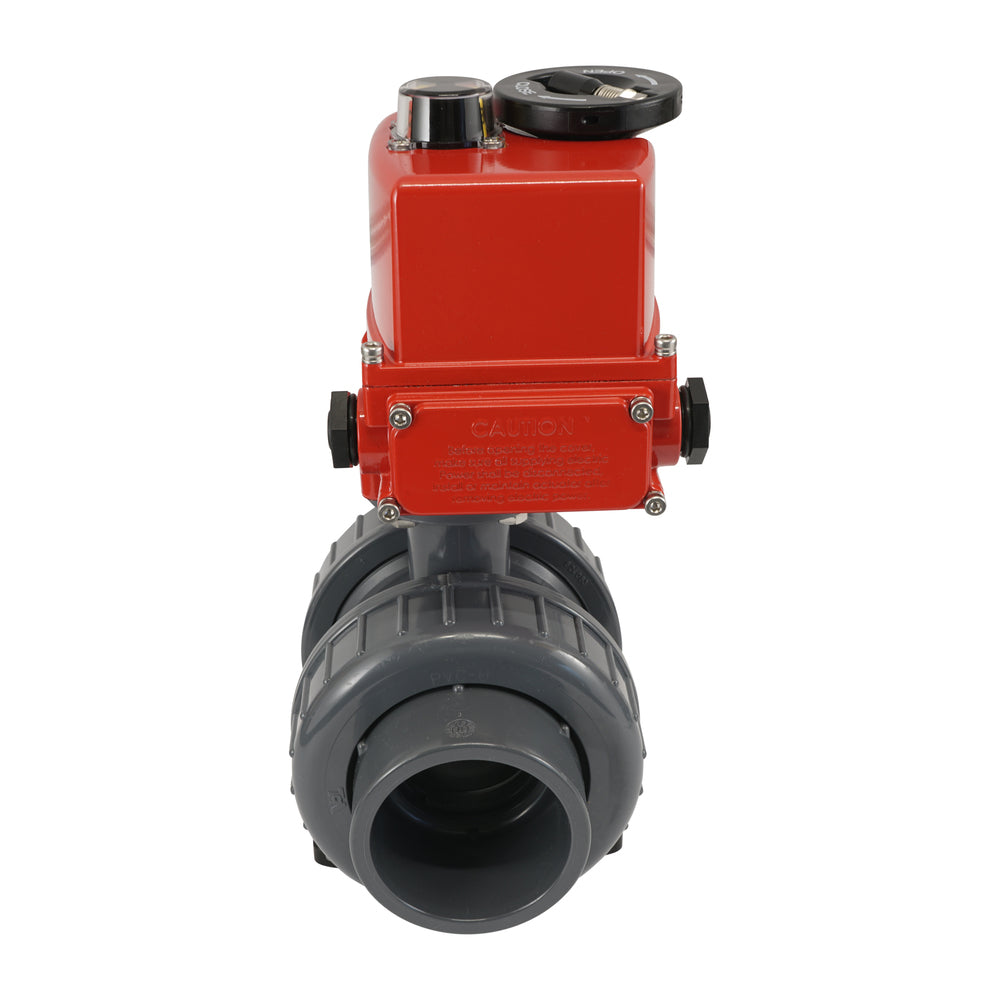

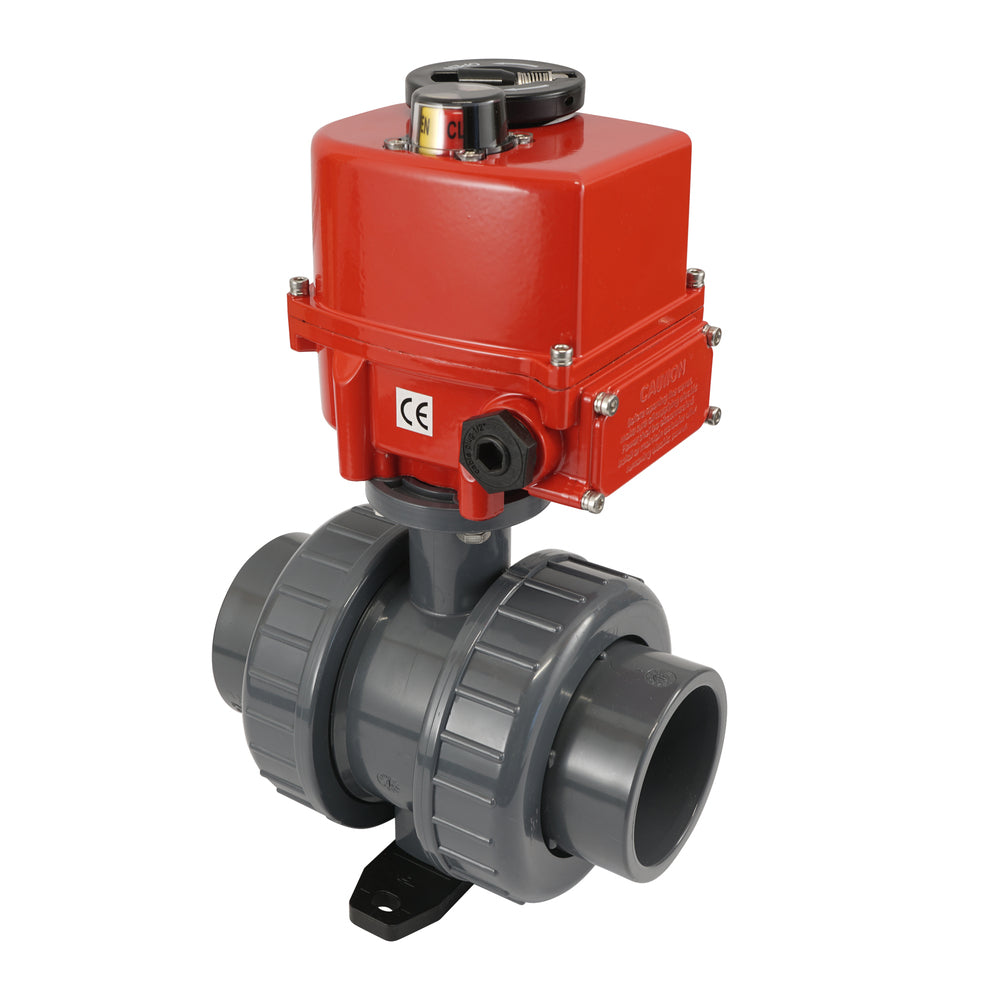

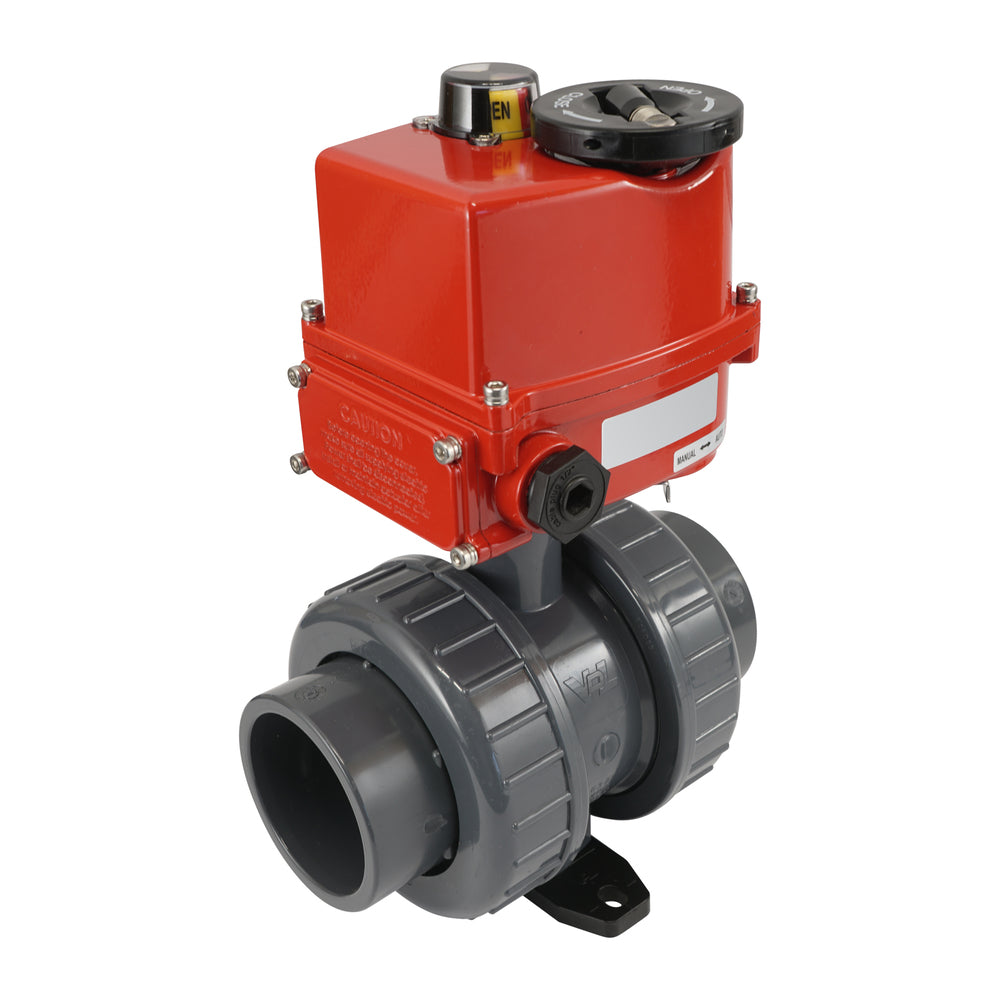

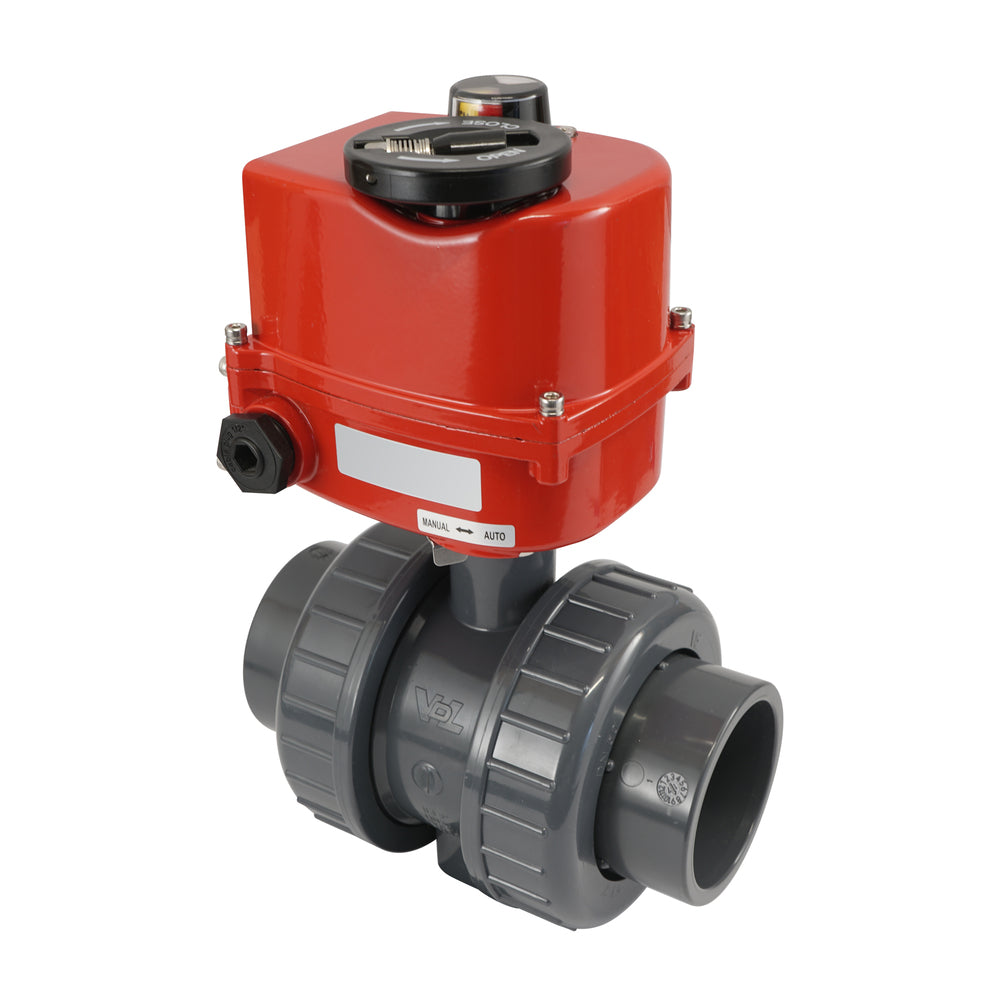

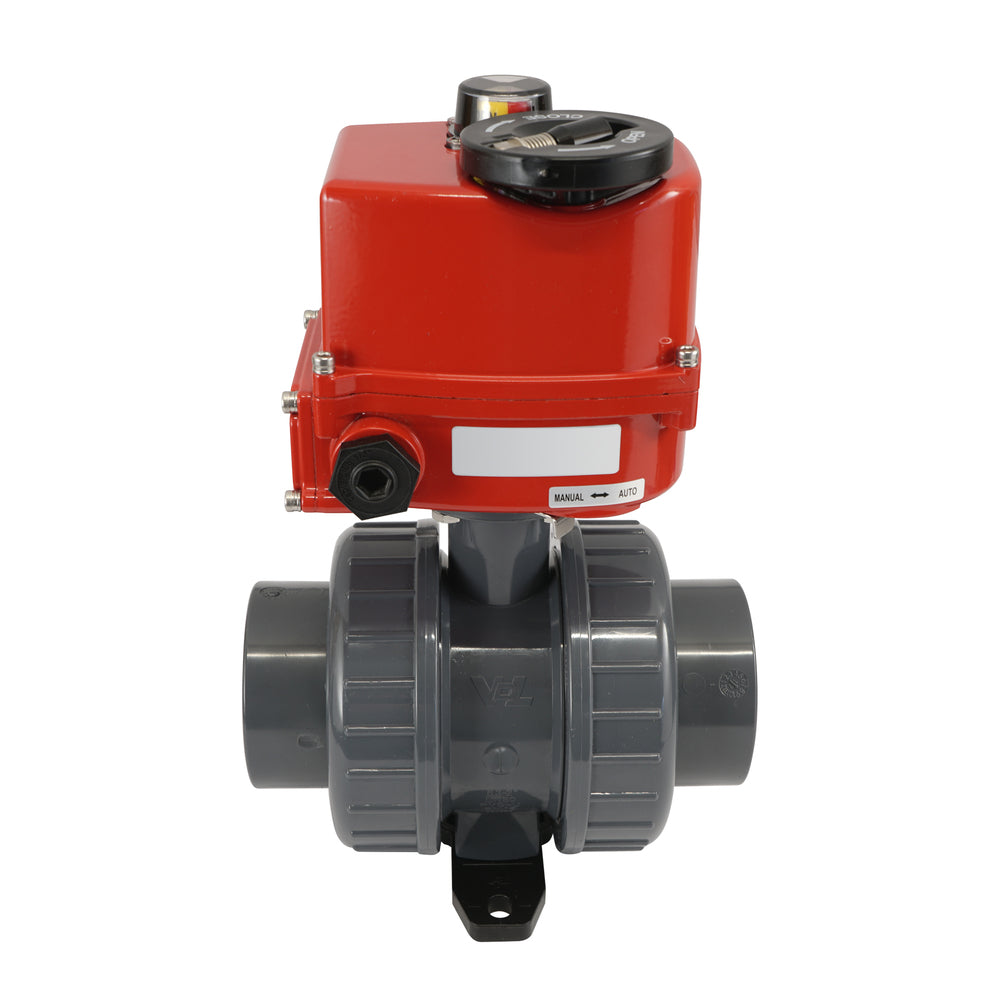

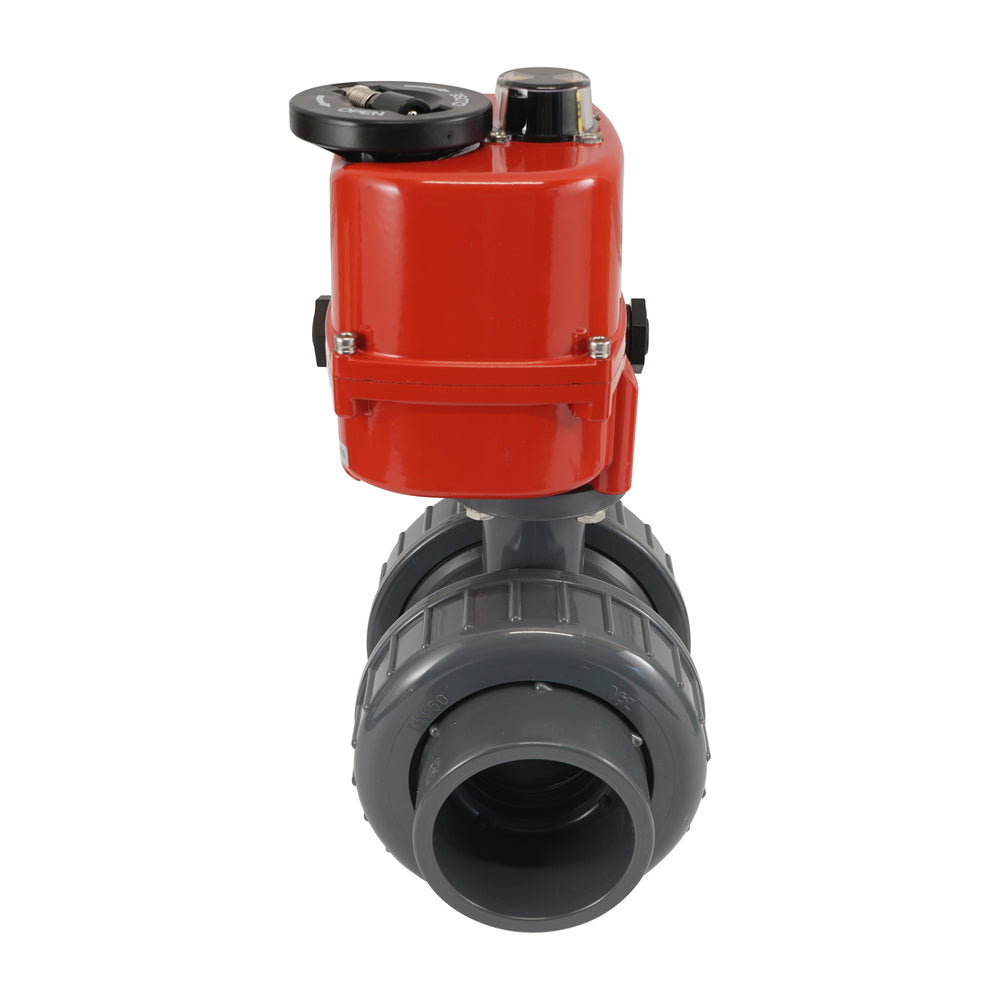

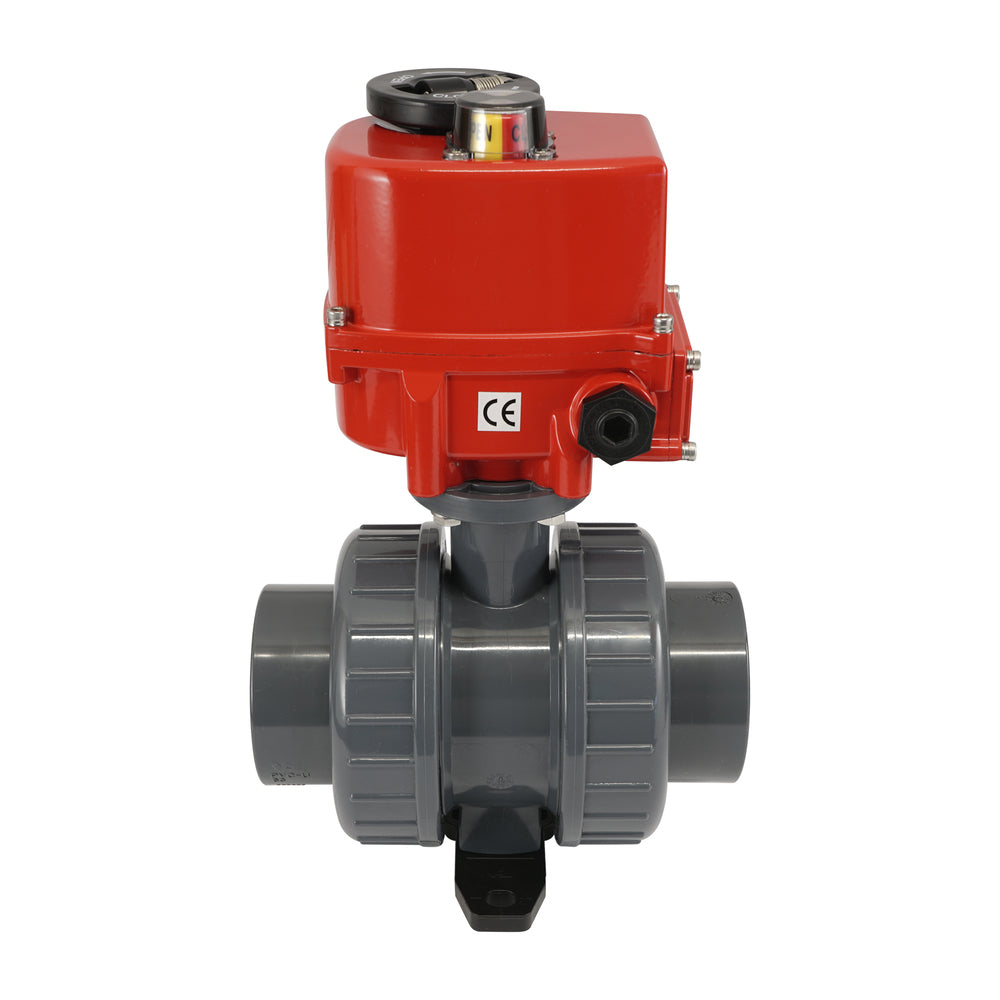

Raccords union 50 mm 2 voies PVC Modulante Vanne à sphère électrique 24 V AC/DC (VDL)

Cet actionneur électrique modulant est proposé en combinaison avec une vanne à boisseau sphérique à deux voies. Il peut tourner la vanne de 0 à 90 degrés avec un couple de fonctionnement de 40 Nm (couple de rupture plus élevé, voir le manuel) en 13 secondes. Il nécessite une tension d'alimentation de 24 V AC/DC, a un cycle de travail de S2 et est équipé d'un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un système de positionnement numérique (DPS) qui permet de positionner la vanne entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA (et 0-10V, 2-10V) pour le positionnement. L'actionneur est monté sur la vanne via la bride ISO 5211 F03, F05 ou F07. La vanne PVC à 2 voies a deux points de connexion avec des raccords union de 50 mm. Le fluide circule à travers un orifice de 40 mm (valeur Kv de 170 m3/h) et la température peut être comprise entre 0 et 60 °C à une pression inférieure à 16 bars. Le boîtier durable de l'actionneur lui confère un indice de protection IP67 et lui permet de résister à une température ambiante comprise entre -10 et 50 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Pour :

• Il s'agit d'un actionneur modulant doté d'un système de positionnement numérique (DPS) qui permet de positionner la vanne entre 0 et 90 degrés avec un signal de commande de 4 à 20 mA.
• Il est doté d'un boîtier robuste IP67
• Il est doté d'un indicateur de position visuel clair qui permet de voir l'état de la vanne.

Cons :

• Par rapport à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente.

série

Actionneur AG5

Les actionneurs de vanne électrique AG5 de JP Fluid Control offrent une liste étendue de caractéristiques standard, dont une commande de sécurité contre les dommages causés par un surcouple et une commande manuelle. Les actionneurs sont également disponibles avec différentes options telles que la modulation, appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 40 et 50 Nm. L'actionneur modulant AG5 DPS peut être contrôlé par 4-20 mA, 0-10V ou 2-10V.

Pièces de rechange

Robinet à boisseau sphérique : 6P14P050
Actionneur : AG-540-B-DPS

Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
