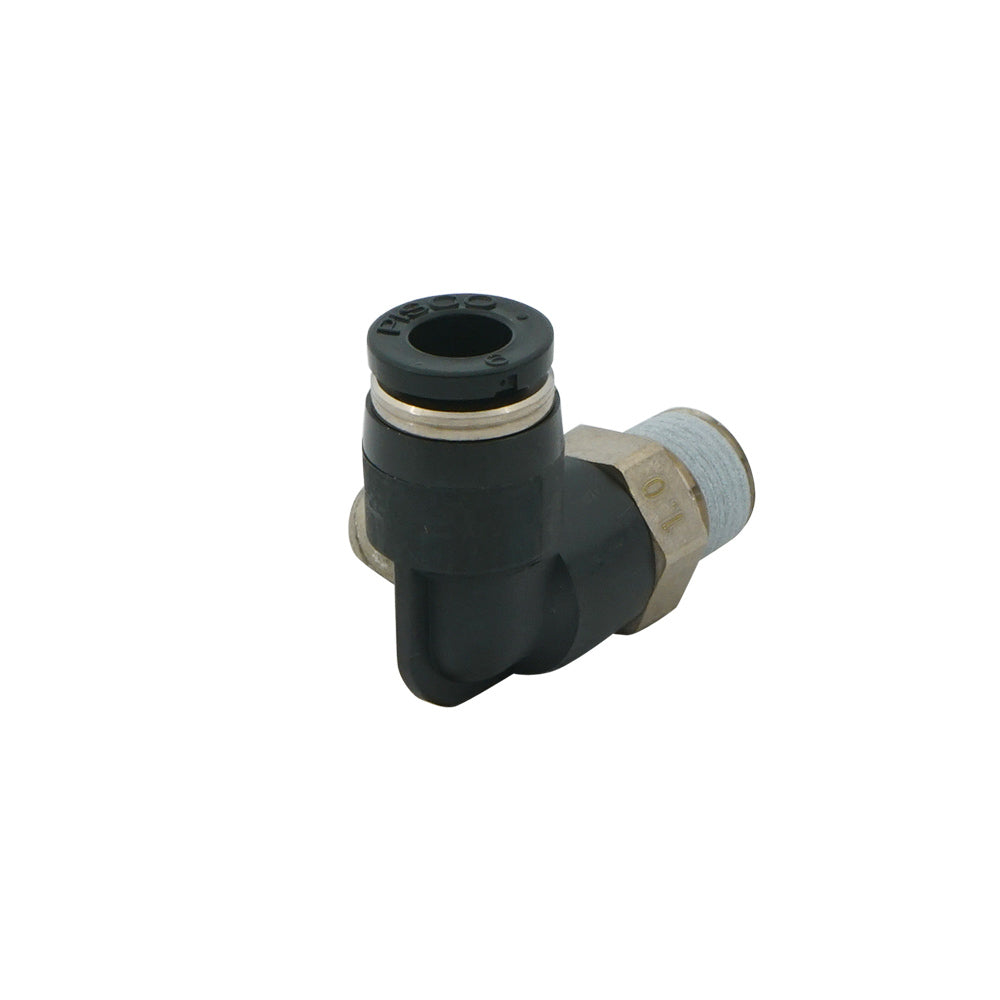

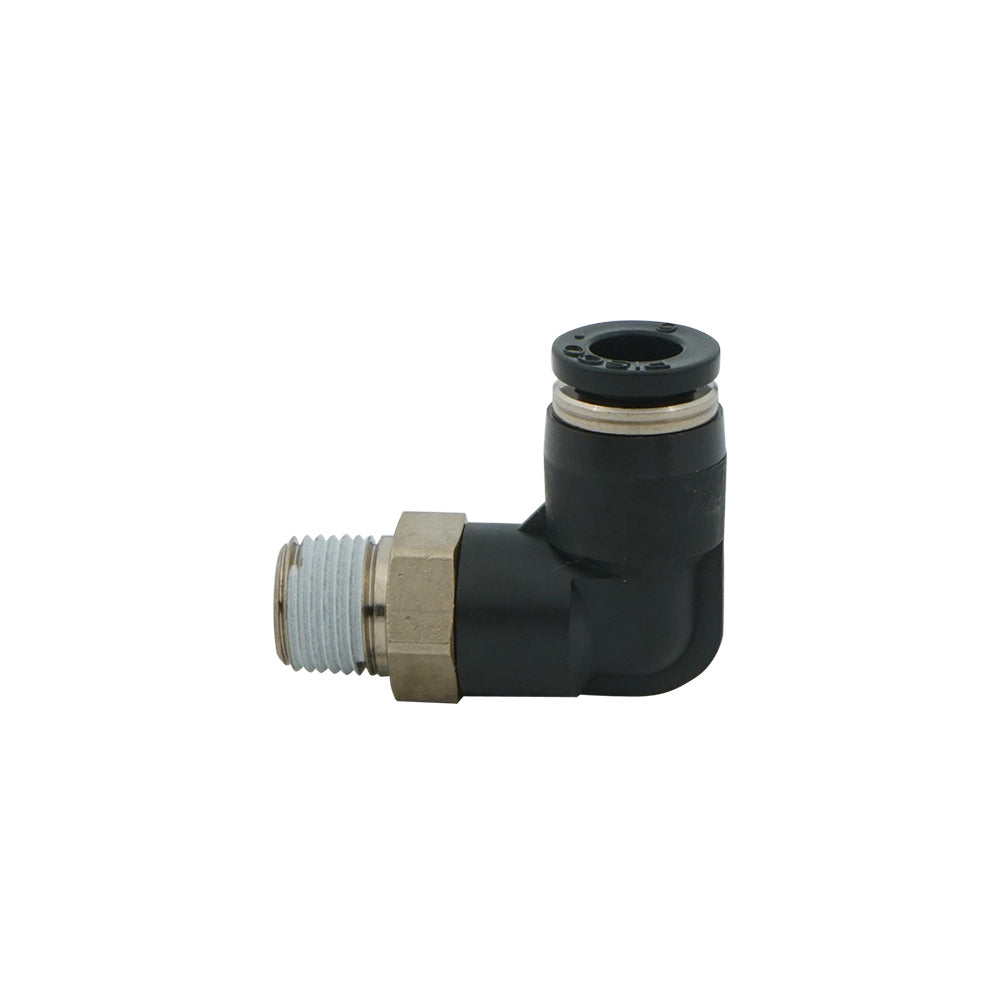

Raccord d'orifice coudé 4mm - R1/8" 1,6mm

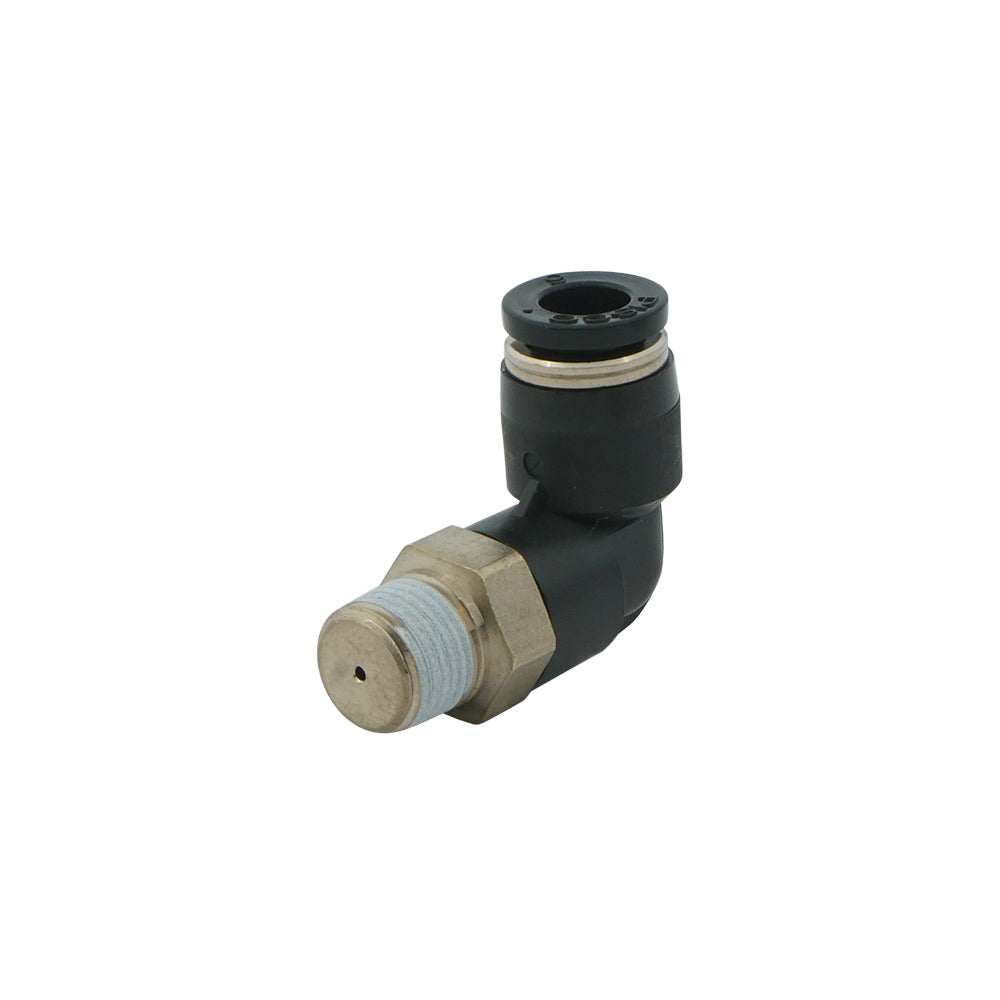

Il s'agit d'un raccord coudé à orifice de 1,6 mm utilisé pour le contrôle du débit d'air. Il est conçu pour fixer le débit d'air en le restreignant grâce à un orifice nettement plus petit dans le côté fileté du raccord.

Il comporte un raccord instantané de 4 mm d'un côté et un orifice fileté mâle de 1/8 pouce de l'autre côté. Le raccord push-in permet une connexion facile avec la tubulure. Poussez le tube et le raccord le fixera à l'aide de griffes en acier inoxydable.

Convient également aux applications sous vide à une pression de -1 bar (-14,5 psi). Il est doté de joints en NBR qui le rendent apte à des applications dans une plage de températures allant de 0 à 60°C (32 à 140°F) (pas de gel).

Pour :

• Conception simple
• Petit lieu d'installation
• Coût inférieur à celui d'un papillon des gaz (aiguille)
• Convient aux applications sous vide
• Équipé de raccords rapides faciles à connecter

Cons :

• Taille de l'orifice non réglable
• La poussière pourrait endommager le système pneumatique si le vide est appliqué sans filtre du côté de l'entrée

Série ML

La série PL - comprend des raccords à orifice en laiton coudé/PBT conçus pour le contrôle du débit d'air. Le côté fileté de tous les raccords est un filetage mâle R1/8 pouce avec 18 tailles de raccords d'orifice différentes possibles allant de 0,3 à 2,0 mm. Les tailles des raccords instantanés vont de 4 à 8 mm. Ces limiteurs de débit sont adaptés à une pression de fonctionnement maximale de 10 bar et -1 bar pour le vide. Ces raccords à orifice sont scellés par des joints toriques en NBR qui les rendent adaptés à des températures allant de 0 à 60°C.
