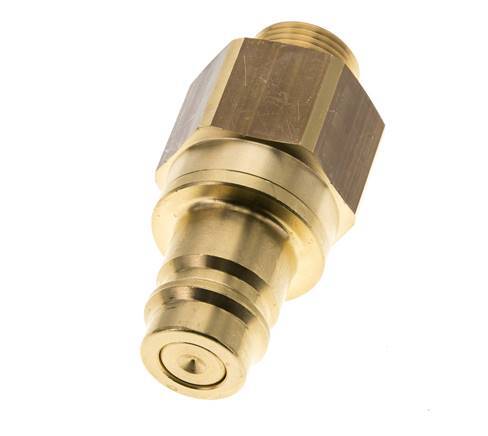

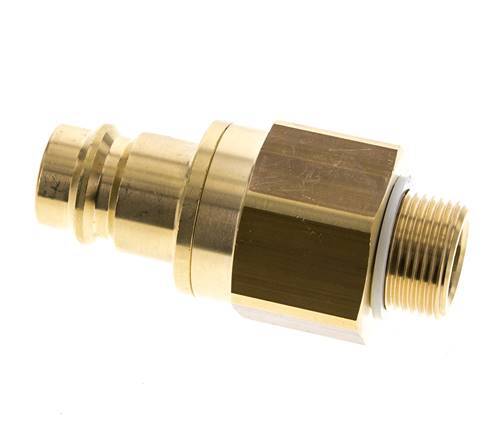

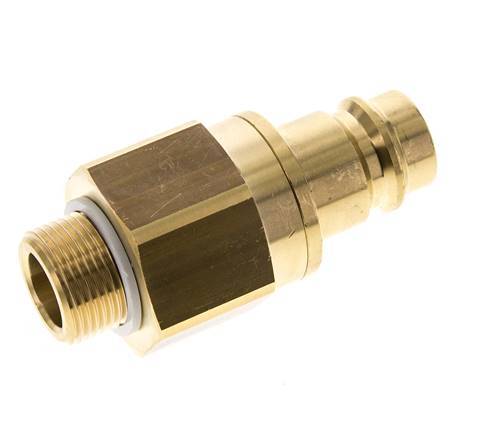

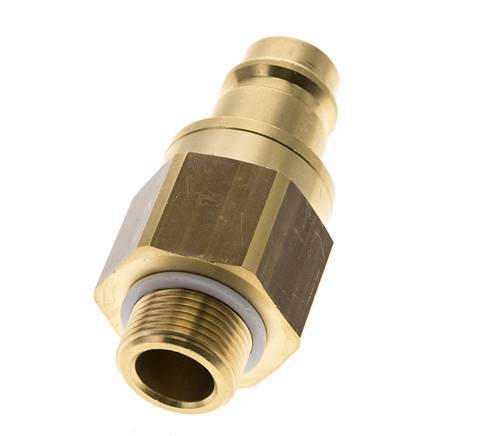

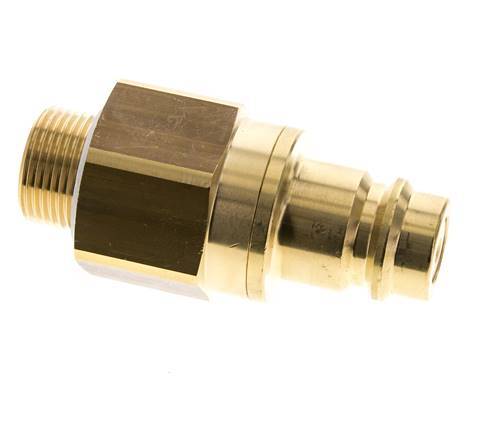

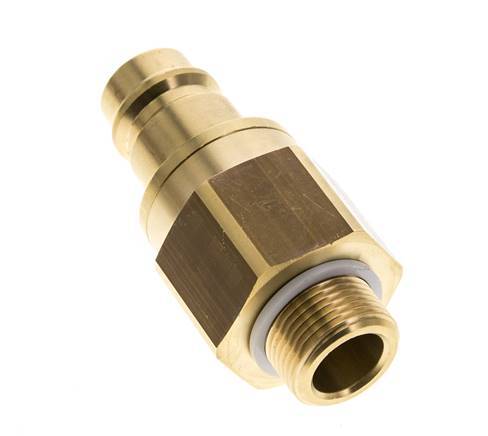

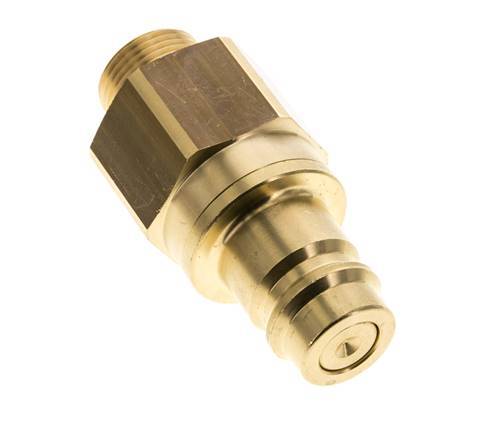

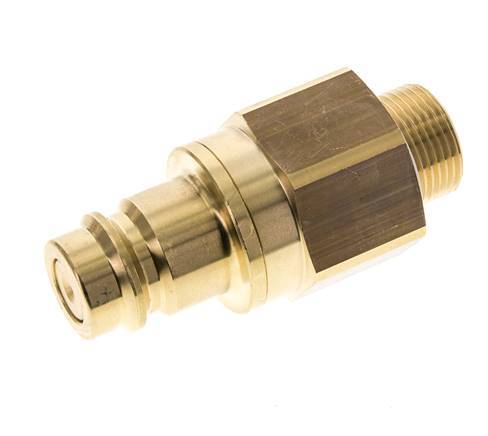

Bouchon de raccord d'air DN 19 en laiton G 3/4 pouce mâle à double obturation

Bouchon de raccord d'air DN 19 en laiton avec filetage mâle G 3/4 pouce. Un raccord pneumatique est utilisé pour connecter rapidement des outils pneumatiques à une conduite d'air comprimé. Le coupleur se compose de deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le coupleur s'arrête automatiquement pour maintenir la pression de la ligne.

Le filetage mâle G 3/4 pouce permet de le visser sur une pièce filetée femelle correspondante. Ce coupleur est adapté aux applications sous vide. La prise est munie d'un dispositif d'obturation à double face. Lorsque le bouchon est déconnecté, il coupe l'écoulement dans les deux sens. Veuillez noter que ces fiches ne fonctionnent qu'avec des prises spéciales à double face d'obturation ! Ces prises sont dotées d'une broche supplémentaire qui permet d'ouvrir la valve de la prise lorsqu'elle est connectée. La plage de pression de fonctionnement est comprise entre 0 et 35 bars. La fiche est adaptée à des températures comprises entre -20 et 100°C. Le débit nominal est de 6400 l/min. Le matériau d'étanchéité est le NBR (caoutchouc nitrile).

Ce produit est compatible avec : Rectus (39), Hansen (7000-1"). Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.

Pour :

• Le filetage mâle G 3/4 pouce permet de le visser sur une pièce filetée femelle correspondante.
• Compatible avec une large gamme de raccords pneumatiques ayant le même profil standard.
• Le grand diamètre de 19 mm permet un débit important et une faible perte de charge.
• Il peut être utilisé pour des applications sous vide.
• Le bouchon est doté d'un système d'obturation à double face, qui permet au système en amont et en aval de rester sous pression lorsqu'il est déconnecté.

Série CLP19-M

Notre gamme de raccords pneumatiques s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de raccords pneumatiques de sécurité, de raccords pour compresseurs, de manifolds, de raccords à griffes pour compresseurs, et le système Multilink de CEJN. Différents types de raccords sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions minimales et maximales. Nos options à code couleur non interchangeable vous donnent un indicateur visuel clair des lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de déclenchement de sécurité. Nos accouplements à griffes pour compresseurs de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
