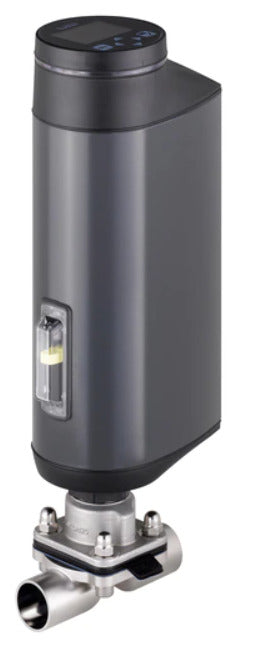

Raccord collé DN 15 NC Vanne à Membrane Électrique en PVC - 3363 - 20002584

Cette vanne à membrane 2/2 voies Bürkert (type 3363) est conçue pour le contrôle de position. La position de l'actionneur est contrôlée en fonction de la position du point de consigne, qui peut être donnée soit par un signal analogique, soit par un bus de terrain numérique. La position réelle de l'actionneur est mesurée par un capteur de déplacement et comparée au point de consigne. S'il y a une différence entre les deux valeurs, l'entraînement du moteur électrique est ajusté pour corriger la position.

Cette vanne est dotée d'orifices DN 15 à raccord collé. La vanne est dotée d'un boîtier en PVC et d'une membrane en FKM. La vanne est livrée normalement fermée (NC), ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée. L'actionneur est doté d'une unité de stockage d'énergie. L'unité peut être utilisée pour définir une position de sécurité à laquelle la vanne doit revenir en cas de perte de puissance.

Pour des températures de fluides allant de -10 à 60°C (14 à 140°F) à une pression de 0 à 10 bar (0 à 140 psi). La vanne a une valeur Kv de 3 m3/h (valeur Cv de 3,5 gpm). Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. Avec sa vis à recirculation de billes, l'actionneur électrique est adapté à une utilisation dans des environnements hygiéniques et agressifs. Le boîtier est conçu sans espace mort. Un anneau lumineux de 360° indique la position. La protection IP65/IP67 assure une protection contre les éclaboussures. L'actionneur électrique 24V DC à haute vitesse déplace la vanne à membrane avec la vis à bille jusqu'à la position finale souhaitée. La vanne met 1,4 s pour passer de la position complètement ouverte à la position complètement fermée. L'actionneur utilise un protocole de communication büs.

Pour :

• La force d'entraînement réglable protège la membrane et prolonge sa durée de vie.
• Fonctions de diagnostic possibles grâce à la connexion au bus de terrain
• La protection IP65/67 élevée garantit une protection adéquate contre les éclaboussures.

Série

Les vannes à membrane à commande externe Bürkert type 3363 sont composées d'un actionneur linéaire à commande électrique (positionneur), d'une membrane et d'un corps de vanne à deux voies. La vis à billes à recirculation permet à l'actionneur électrique de fonctionner dans des environnements propres ou difficiles. Les boîtiers des vannes sont conçus pour permettre des débits élevés et des applications polyvalentes sans aucun espace mort. La position est affichée par un anneau lumineux LED qui couvre 360°. L'actionneur est doté d'une fonction permettant de régler la force d'entraînement et de protéger la membrane. L'actionneur est protégé contre les projections d'eau avec une protection IP élevée de IP65/IP67. Les actionneurs électriques déplacent les vannes à membrane avec des vis à billes à des vitesses élevées allant jusqu'à 6 mm/s. Certaines des vannes de type 3363 conviennent aux applications alimentaires, à l'oxygène et sont certifiées ATEX, IECEx et UL.
