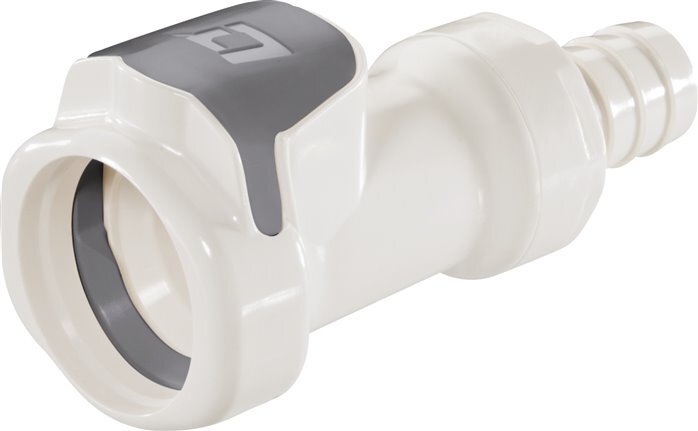

PSU DN 9.5 Embout Linktech 9.5 mm Pilier de tuyau double obturation Série 60
Avis: Ce produit n'est plus fabriqué
Prise d'accouplement LinkTech PSU DN 9.5 avec pilier de tuyau de 9.5 mm. Le raccord est équipé d'un clapet anti-retour pour éviter le reflux et la douille à enfoncer se ferme également lorsqu'elle est déconnectée. La plage de pression de fonctionnement est de -0,8 à 8,6 bar (-12 à 125 psi), ce qui les rend aptes à fonctionner dans le vide. L'accouplement convient pour des températures comprises entre -40 et 138 °C (-40 à 280,4 °F). Le débit est de 1200 - 4100 l/min (pour l'air) et de 15 - 57 l/min (pour l'eau). Le matériau du joint est l'EPDM.
Avis: Ce produit n'est plus fabriqué
Description
PSU DN 9.5 Prise d'accouplement LinkTech. Ce produit peut être utilisé sur les lignes pneumatiques et liquides pour connecter rapidement les outils et les lignes ensemble.
Montez facilement un tuyau sur le pilier de tuyau de 9,5 mm. En option, commandez un collier de serrage pour une fixation correcte du tuyau. Cet accouplement convient aux applications sous vide. Le raccord est équipé d'un clapet anti-retour pour éviter le reflux et la douille à enfoncer se ferme également lorsqu'elle est déconnectée. Ceci est considéré comme une conception de fermeture à double face. Ceci est considéré comme une conception de fermeture à double face. La plage de pression de fonctionnement est de -0,8 à 8,6 bar (-12 à 125 psi). L'accouplement convient pour des températures comprises entre -40 et 138 °C (-40 à 280,4 °F). Le débit nominal est de 1200 - 4100 l/min (pour l'air) et de 15 - 57 l/min (pour l'eau). Le matériau du joint est l'EPDM.
À des températures supérieures à 90 °C, il y a une réduction de la pression nominale maximale (100 °C : max 8,2 bar, 110 °C : max 7,8 bar, 120 °C : max 7,4 bar, 130 °C : max 7,1 bar, 138 °C : max 6,8 bar).
Il est connecté à un autre composant en insérant une fiche dans le manchon jusqu'à ce que vous entendiez un "clic". En appuyant sur le bouton de libération, on débranche la fiche. Les bouchons avec ou sans vanne d'arrêt et de différents matériaux fonctionneront toujours avec ce raccord.
Pour stériliser l'accouplement, vous pouvez utiliser : le formol, l'alcool isopropylique, l'alcool éthylique, l'oxyde d'éthylène, les rayons gamma, le chauffage à max. +121°c (non couplé), autoclaves à max. +121°c (non couplé)
Pour :
- Les accouplements LinkTech sont résistants à la plupart des produits chimiques doux et conviennent aux applications chimiques et médicales
- Les accouplements LinkTech sont des accouplements à verrouillage par rotation et ils sont faciles à utiliser avec un clic audible lors de l'accouplement
- Il peut être utilisé pour les applications sous vide
- La prise est dotée d'un système d'obturation à double face, qui maintient la ligne sous pression et empêche le reflux
