Orifice en T G3/4'' 24-240V AC/DC modulant 3 voies Vanne à bille en acier inoxydable

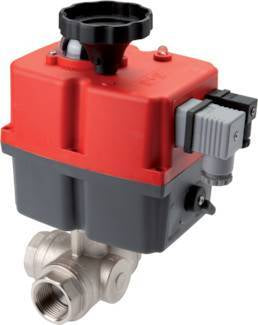

Cet actionneur électrique modulant est proposé en combinaison avec une vanne à boisseau sphérique à trois voies. Il peut tourner la vanne de 0 à 90 degrés en 10 secondes avec un couple de fonctionnement de 20 Nm (couple de rupture plus élevé, voir le manuel). Il nécessite une tension d'alimentation de 24-240 V AC/DC, a un facteur de marche de 75 % et est équipé d'un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un système de positionnement numérique (DPS) qui permet de positionner la vanne entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA/0-10 V pour le positionnement. Il est équipé en standard d'une roue dentée permettant de tourner manuellement le robinet si nécessaire. L'actionneur est monté sur le robinet à tournant sphérique via la bride ISO 5211 F03, F04 ou F05 (9 mm). La vanne 3 voies en acier inoxydable a trois points de connexion G3/4". Le fluide circule à travers un orifice de 15 (valeur Kv de 13 m3/h) et la température peut être comprise entre -20 et 180 °C sous 63 bars. Le joint d'étanchéité de la broche est en PTFE. Le boîtier en polyamide (PA) durable de l'actionneur lui confère une protection IP67 pour une température ambiante de -20 à 70 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Pour :

• Il s'agit d'un actionneur modulant doté d'un système de positionnement numérique (DPS) permettant de positionner la vanne entre 0 et 90 degrés avec un signal de commande de 4-20 mA/0-10 V.
• Il est doté d'un boîtier robuste IP67
• En standard, il dispose d'une roue dentée permettant de tourner manuellement le robinet si nécessaire.
• Il est doté d'un indicateur de position visuel clair qui permet de voir l'état de la vanne.

Cons :

• L'actionneur n'est pas équipé d'un retour de sécurité de la batterie (BSR) mais peut être actionné manuellement en cas de panne de courant.
• Par rapport à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente.

Série J3C

BL3SA Robinet à boisseau sphérique

Les vannes à boisseau sphérique de la série BL3SA sont des vannes à boisseau sphérique fiables à 3 voies avec un orifice en L ou en T. Le boîtier est en acier inoxydable, la bille est également en acier inoxydable et les sièges de soupape sont en PTFE/FKM. La vanne est adaptée à divers fluides agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient pour des températures comprises entre -20 et 180 degrés Celsius et est disponible de la taille G 1/4" à G 2". Les robinets à tournant sphérique de la série BL3SA sont tous équipés d'une bride supérieure ISO 5211 (de F03 à F07 maximum) qui permet le montage d'un actionneur.

Actionneur J3C

Les actionneurs de vannes électriques haute tension J3C du fabricant J+J offrent une liste impressionnante de caractéristiques standard, notamment une protection contre les dommages dus à un surcouple ou à la condensation. Les actionneurs sont également disponibles avec différentes options telles que le BSR (Battery Safety Return) à sécurité intégrée ou la modulation appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 20 et 300 Nm.
L'actionneur électrique à sécurité intégrée ou modulant J3C est identique à l'actionneur J3C standard tout ou rien, mais un kit BSR et/ou un kit DPS est ajouté à l'intérieur de l'actionneur. L'actionneur de sécurité J3C BSR peut être réglé en mode ouvert ou fermé. Le servomoteur modulant J3C DPS peut être commandé par 4-20 mA ou 0-10 V (0-10 V sur demande).

Pièces de rechange

Robinet à boisseau sphérique : BL3SAT-034
Actionneur : J3C-S20-03-09-DPS

Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
