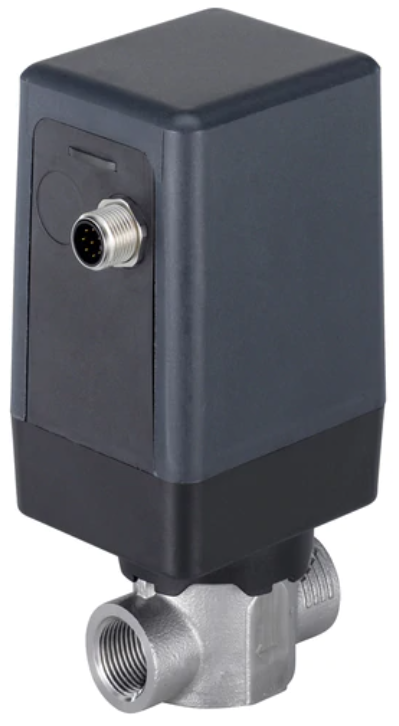

NPT 3/8 pouce Acier inoxydable 24VDC 2-Way Proportionnel Positionneur intégré Vanne à soupape 3280 277653

Cette vanne de régulation proportionnelle Bürkert dispose d'un positionneur intégré. Cela signifie que la vanne contrôle automatiquement le taux d'ouverture pour atteindre une valeur de position de consigne. Une entrée 4-20 mA doit être utilisée pour la valeur du point de consigne. La position de la vanne peut être contrôlée par une sortie 4-20 mA. De plus, cette version utilise un protocole de communication par bus de terrain (büS) pour le paramétrage. Cette version "positionneur" ne comprend pas de contrôleur permettant d'optimiser une valeur de processus externe telle qu'une température (voir la version "contrôle de processus").

La vanne à 2 voies a un filetage intérieur conique (NPT) de 3/8 pouces et un orifice interne de 6 mm. Il en résulte une valeur Kv de 0,9^m3/h(valeur Cv 1,0404 GPM). Utilisez notre calculateur de Kv pour déterminer la valeur de Kv optimale pour votre pression et votre débit.

Le mouvement angulaire du moteur est converti en mouvement de translation à l'aide d'une broche filetée qui est reliée de manière rigide à la broche de la vanne. La tige de la vanne est reliée à un cône de contrôle qui affecte la taille de l'orifice. Le joint en élastomère est relié directement au cône de commande, de sorte que le fluide s'écoule sous le siège et n'entre pas en contact avec l'actionneur. La position du robinet à soupape est actionnée par un moteur pas à pas et maintient une position avec une perte de puissance minimale. Cela rend cette vanne très efficace sur le plan énergétique.

La vanne est actionnée électriquement avec une tension d'alimentation de 24 V DC. La connexion électrique sur l'actionneur est une fiche M12 mâle à 8 broches.

Il peut être utilisé pour des températures de fluide de 0 à 70°C (32 à 158°F) à une pression de 0 à 6 bar (0 à 87 psi). Le boîtier est en acier inoxydable et dispose d'un joint FKM.

La vanne met 2,5 secondes pour passer de la position totalement ouverte à la position totalement fermée. L'écoulement se fait sous le siège. Ils conviennent au contrôle de fluides propres qui ne réagissent pas avec les matériaux du boîtier et du joint. La température de l'environnement va de -10 à 60°C. Veuillez consulter le manuel d'instructions pour trouver le cycle de fonctionnement approprié dans la plage de température.

Pour :

• Temps de réponse rapide
• Équipé d'un positionneur intégré
• Utilise un protocole de bus de terrain (büS) comme interface de paramétrage
• L'actionneur est doté d'une fonction d'économie d'énergie
• Boîtier résistant aux milieux corrosifs et agressifs grâce à sa conception en acier inoxydable
• L'affichage LED indique la position de la vanne

Cons :

• Sensible à la saleté, il faut donc appliquer un filtre en amont (≤ 0,3 mm)

Série 3280

La série 3280 de Burkert est conçue pour contrôler le débit des fluides liquides et gazeux. Seul un fluide propre, liquide ou gazeux, qui ne réagit pas avec les corps et les matériaux d'étanchéité, peut être contrôlé. Ces robinets à soupape motorisés sont idéaux pour le contrôle proportionnel du débit avec des orifices allant de 2 à 10 mm. Le mouvement angulaire du moteur est converti en mouvement de translation à l'aide d'une broche filetée qui est reliée de manière rigide à la broche de la vanne. La tige de la vanne est reliée à un cône de contrôle qui affecte la taille de l'orifice. Le joint en élastomère est relié directement au cône de commande, de sorte que le fluide s'écoule sous le siège et n'entre pas en contact avec l'actionneur. Ils sont adaptés à une pression de fonctionnement comprise entre 0 et 6 bars (0 et 87 psi) et à une température du fluide comprise entre 0 et 70 °C (32 et 158 °F). Le type 3280 est disponible en tant que vanne standard ON/OFF ou proportionnelle, en version avec positionneur intégré et en version avec contrôleur de processus intégré. Ces vannes de contrôle sont disponibles en acier inoxydable et en laiton.
