NPT 3/4 pouce Laiton 24VDC 2-Way Proportionnel Positionneur intégré Vanne à disque 3285 278462

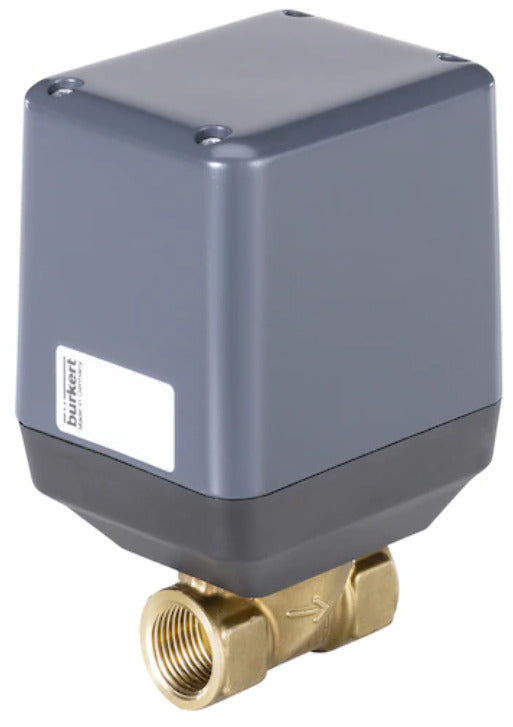

Vanne à disque 2/2 voies Bürkert (type 3285) avec orifices filetés NPT 3/4 pouce femelle. Conçu pour le contrôle proportionnel du débit avec un module positionneur intégré. Pour une température de fluide allant de 0 à 70°C (32 à 158°F) à une pression différentielle de 0 à 6 bars (0 à 87 psi). Boîtier en laiton avec joint en céramique oxydée/NBR et un orifice de 12 mm. La valeur Kv est de 3,9m3/h. La vanne est actionnée électriquement avec une tension d'alimentation de 24 V DC, contrôlée par un signal d'entrée de 0-10 V et utilise le bus de terrain CANopen comme protocole de paramétrage. L'électronique intégrée donne un signal de sortie (retour) de 0-10 V.
- Prix normal
- €727.19
- Prix normal
- €605.99
Description
Cette vanne de régulation proportionnelle Bürkert dispose d'un positionneur intégré. Cela signifie que la vanne contrôle automatiquement le taux d'ouverture pour atteindre une valeur de position de consigne. Une entrée 0-10 V doit être utilisée pour la valeur du point de consigne. La position de la vanne peut être contrôlée par une sortie 0-10 V. De plus, cette version utilise un protocole de communication Fieldbus (CANOpen) pour le paramétrage. Cette version "positionneur" ne comprend pas de contrôleur permettant d'optimiser une valeur de processus externe telle qu'une température (voir la version "contrôle de processus").
La vanne à 2 voies a un filetage intérieur conique (NPT) de 3/4 pouce et un orifice interne de 12 mm. Il en résulte une valeur Kv de 3,9m3/h(valeur Cv 4,5084 GPM). Utilisez notre calculateur de Kv pour déterminer la valeur de Kv optimale pour votre pression et votre débit.
La vanne Bürkert 3285 comporte deux disques en céramique oxydée qui présentent tous deux une ouverture. En faisant glisser un disque sur l'autre, on peut faire varier le degré de recouvrement des trous et donc l'ouverture de la valve. La position du disque est actionnée par un moteur pas à pas et maintient une position avec une perte de puissance minimale. Cela rend cette vanne très efficace sur le plan énergétique.
La vanne est actionnée électriquement avec une tension d'alimentation de 24 V DC. La connexion électrique sur l'actionneur est une fiche M12 mâle à 8 broches.
Il peut être utilisé pour des températures de fluide de 0 à 70°C (32 à 158°F) à une pression de 0 à 6 bar (0 à 87 psi). Le boîtier est en laiton et il est doté d'un joint en céramique d'oxyde/NBR.
La vanne met 4 secondes pour passer de la position complètement ouverte à la position complètement fermée. L'écoulement se fait au-dessus du siège. Ils conviennent au contrôle de fluides propres qui ne réagissent pas avec les matériaux du boîtier et du joint. La température de l'environnement va de -10 à 60°C. Veuillez consulter le manuel d'instructions pour trouver le cycle de fonctionnement approprié dans la plage de température.
Pour :
- Temps de réponse rapide
- Équipé d'un positionneur intégré
- Utilise un protocole Fieldbus (CANOpen) comme interface de paramétrage
- L'actionneur est doté d'une fonction d'économie d'énergie
- L'affichage LED indique la position de la vanne
Cons :
- Sensible à la saleté, il faut donc appliquer un filtre en amont (≤ 0,3 mm)
Série 3285
La série 3285 de Burkert est conçue pour contrôler le débit des fluides liquides et gazeux. Seul un fluide propre, liquide ou gazeux, qui ne réagit pas avec les corps et les matériaux d'étanchéité, peut être contrôlé. La vanne utilise un disque en céramique pour modifier la taille de l'orifice, disponible dans des tailles allant de 8 à 25 mm. Il y a deux disques, l'un sert de siège à la soupape et ne bouge pas, tandis que l'autre tourne et modifie le diamètre de l'orifice. Ils sont adaptés à une pression de fonctionnement comprise entre 0 et 6 bars (0 et 87 psi) et à une température du fluide comprise entre 0 et 70 °C (32 et 158 °F). Le type 3285 est disponible en tant que vanne standard ON/OFF ou proportionnelle, en version avec positionneur intégré et en version avec contrôleur de processus intégré. Ces vannes de contrôle sont disponibles en acier inoxydable et en laiton.
