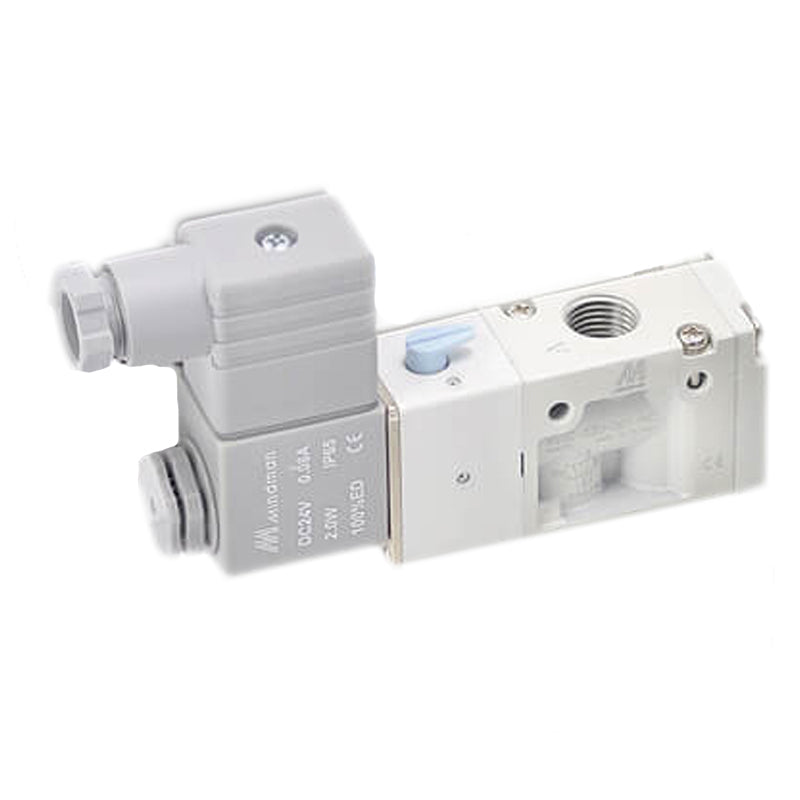

NPT 1/4'' 24V DC 3/2-Way NC Électrovanne 2-8bar MVSC
Electrovanne pneumatique 3/2 (normalement fermée) de Mindman avec ports NPT 1/4 pouce (filetage femelle) et bobine 24 V DC. Exploitation indirecte (pilotée en interne). Les applications comprennent la commande d'un vérin à simple effet. Pression de fonctionnement de 2 à 8 bars (29 à 116 psi). Ne convient que pour l'air. Avec commande manuelle de secours. Peut être monté sur le collecteur avec l'alimentation/évacuation d'air central. Temps de réponse 0,03 s, valeur Kv 0,8 Nm3/h (862 Nl/min).
Bobine et connecteur DIN-B inclus
- Prix normal
- €57.65
- Prix normal
- €48.04
Description
Electrovanne pneumatique de haute qualité de Mindman. Cette vanne est à 3/2 voies, normalement fermée, équipée d'une bobine. La vanne est dotée de ports NPT 1/4 pouce (filetage femelle NPT). La tension de la bobine est de 24 V DC et la puissance est de 2 VA. La vanne ne peut fonctionner qu'avec de l'air comprimé (filtré jusqu'à 5 μm) qui n'a pas besoin d'être lubrifié. La pression de fonctionnement est de 2 à 8 bars (29 à 116 psi). Montage possible sur un collecteur avec une alimentation et un évent central. Le temps de réponse est de 0,03 s. La vanne a une valeur de débit Kv de 0,8 Nm3/h (862 Nl/min). Cette vanne est équipée d'une commande manuelle. Ne jamais dépasser les limites de la valve (pression, température, tension, média, etc.). N'appliquez aucune tension à la bobine lorsque celle-ci est retirée de la valve afin d'éviter les brûlures.
Une vanne à 3/2 voies a trois orifices et deux états. Ce distributeur peut être utilisé par exemple pour commander un vérin à simple effet. L'un des orifices de l'électrovanne est relié à la bouteille, cet orifice est utilisé pour le remplissage et la purge de la bouteille. Le robinet comporte donc un orifice pour l'alimentation en air (orifice P), un orifice pour la mise à l'air libre (orifice R), et un orifice pour la connexion avec le cylindre (orifice A).
Pour :
- Faible résistance au débit (Kv=0.8m3/h)
- Un fonctionnement rapide et fiable
- Longue durée de vie (12.000.000+ cycles)
- Faible consommation d'énergie (2VA)
- Conception sans entretien
- La bobine peut être installée dans quatre directions (4 x 90°)
- Conçu pour le montage sur collecteur
Cons :
- Uniquement pour l'air (propre), pas pour les autres médias ou le vide.
- Pression minimale de 2 bar nécessaire pour un bon fonctionnement (vanne pilotée)
Série MVSC
La série Mindman MVSC se compose d'électrovannes pneumatiques à commande indirecte en configuration 3/2, 5/2 et 5/3. Les séries MVSC et MVSC1 sont conçues pour un montage sur collecteur et partagent les mêmes dimensions de montage. La série MVSC nécessite une certaine pression différentielle minimale pour fonctionner. Par conséquent, ils ne sont pas adaptés aux applications sous vide. Ils peuvent être utilisés jusqu'à une pression maximale de 8 bars. Les vannes sont disponibles avec des bobines de 24 V CC, 230 V CA et 110 V CA et sont équipées d'une commande manuelle. Le corps est en aluminium avec un joint en HNBR. Les vannes sont disponibles avec des orifices BSP ou NPT. Les vannes de la série MVSC se caractérisent par un service long et fiable et une conception sans entretien.
Mindman est un fabricant international de composants pneumatiques de haute qualité dont la production principale se situe à Taiwan. Avec une histoire de production riche, une gamme très large et une production rentable de produits de haute qualité, ils sont l'un des véritables leaders du marché de l'industrie pneumatique.
