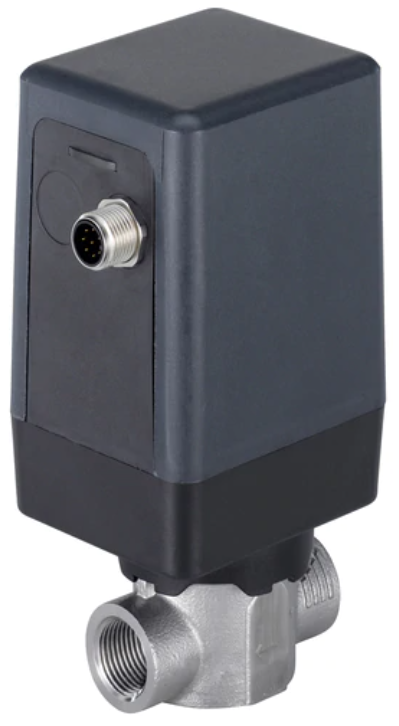

NPT 1/2 pouce Acier inoxydable 24VDC 2-Way Proportional Integrated Process Controller Disc Valve 3280 336963
Robinet à soupape Bürkert 2/2 (type 3280) avec orifices filetés femelles NPT 1/2 pouces. Conçu pour le contrôle proportionnel du débit avec un contrôleur de processus intégré. Pour une température de fluide allant de 0 à 70°C (32 à 158°F) à une pression différentielle de 0 à 6 bars (0 à 87 psi). Boîtier en acier inoxydable avec joint EPDM et un orifice de 10 mm. La valeur Kv est de 1,9m3/h. La vanne est actionnée électriquement avec une tension d'alimentation de 24 V DC, commandée par deux signaux d'entrée : un signal de valeur de consigne du processus de 4-20 mA et un signal de valeur réelle du processus de 4-20 mA fourni par un capteur externe. Il utilise le bus de terrain buS comme protocole de paramétrage. L'électronique intégrée fournit un signal de sortie (retour) de 4-20 mA.
- Prix normal
- €892.79
- Prix normal
- €743.99
Description
Cette vanne de régulation proportionnelle Bürkert est équipée d'un régulateur PID intégré. Cela signifie que la vanne contrôle automatiquement le taux d'ouverture pour atteindre une valeur de consigne du processus, telle qu'une température ou une pression. Une entrée 4-20 mA doit être utilisée à la fois pour les valeurs réelles et les valeurs de consigne du processus. La valeur réelle peut être contrôlée par une sortie 4-20 mA. En outre, cette version peut être configurée à l'aide du protocole de bus de terrain (büS) (spécifique à Burkert). Cela permet par exemple d'ajuster les paramètres PID.
La vanne à 2 voies a un filetage intérieur conique (NPT) de 1/2 pouce et un orifice interne de 10 mm. Il en résulte une valeur Kv de 1,9m3/h(valeur Cv 2,1964 GPM). Utilisez notre calculateur de Kv pour déterminer la valeur de Kv optimale pour votre pression et votre débit.
Le mouvement angulaire du moteur est converti en mouvement de translation à l'aide d'une broche filetée qui est reliée de manière rigide à la broche de la vanne. La tige de la vanne est reliée à un cône de contrôle qui affecte la taille de l'orifice. Le joint en élastomère est relié directement au cône de commande, de sorte que le fluide s'écoule sous le siège et n'entre pas en contact avec l'actionneur. La position du robinet à soupape est actionnée par un moteur pas à pas et maintient une position avec une perte de puissance minimale. Cela rend cette vanne très efficace sur le plan énergétique.
La vanne est actionnée électriquement avec une tension d'alimentation de 24 V DC. Les connexions électriques sur l'actionneur sont un connecteur M12 mâle à 8 broches et un connecteur M12 femelle à 5 broches.
Il peut être utilisé pour des températures de fluide de 0 à 70°C (32 à 158°F) à une pression de 0 à 10 bar (0 à 145 psi). Le boîtier est en acier inoxydable et son joint est en EPDM.
La vanne met 2,5 secondes pour passer de la position totalement ouverte à la position totalement fermée. L'écoulement se fait sous le siège. Ils conviennent au contrôle de fluides propres qui ne réagissent pas avec les matériaux du boîtier et du joint. La température de l'environnement va de -10 à 60°C. Veuillez consulter le manuel d'instructions pour trouver le cycle de fonctionnement approprié dans la plage de température.
Pour :
- Temps de réponse rapide
- Équipé d'un contrôleur de processus intégré
- Utilise un protocole de bus de terrain (büS) comme interface de paramétrage
- L'actionneur est doté d'une fonction d'économie d'énergie
- Boîtier résistant aux milieux corrosifs et agressifs grâce à sa conception en acier inoxydable
- Convient au contrôle de processus grâce à la fonction PID intégrée
- L'affichage LED indique la position de la vanne
Cons :
- Sensible à la saleté, il faut donc appliquer un filtre en amont (≤ 0,3 mm)
Série 3280
La série 3280 de Burkert est conçue pour contrôler le débit des fluides liquides et gazeux. Seul un fluide propre, liquide ou gazeux, qui ne réagit pas avec les corps et les matériaux d'étanchéité, peut être contrôlé. Ces robinets à soupape motorisés sont idéaux pour le contrôle proportionnel du débit avec des orifices allant de 2 à 10 mm. Le mouvement angulaire du moteur est converti en mouvement de translation à l'aide d'une broche filetée qui est reliée de manière rigide à la broche de la vanne. La tige de la vanne est reliée à un cône de contrôle qui affecte la taille de l'orifice. Le joint en élastomère est relié directement au cône de commande, de sorte que le fluide s'écoule sous le siège et n'entre pas en contact avec l'actionneur. Ils sont adaptés à une pression de fonctionnement comprise entre 0 et 6 bars (0 et 87 psi) et à une température du fluide comprise entre 0 et 70 °C (32 et 158 °F). Le type 3280 est disponible en tant que vanne standard ON/OFF ou proportionnelle, en version avec positionneur intégré et en version avec contrôleur de processus intégré. Ces vannes de contrôle sont disponibles en acier inoxydable et en laiton.
