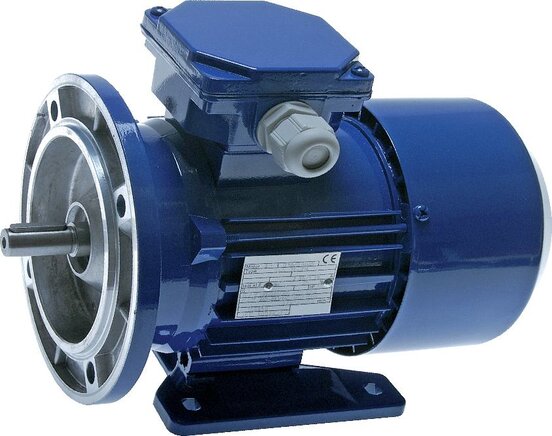

Moteur triphasé 2,2kW 2 pôles IEC 90 B3 fixation par pattes 400/690V

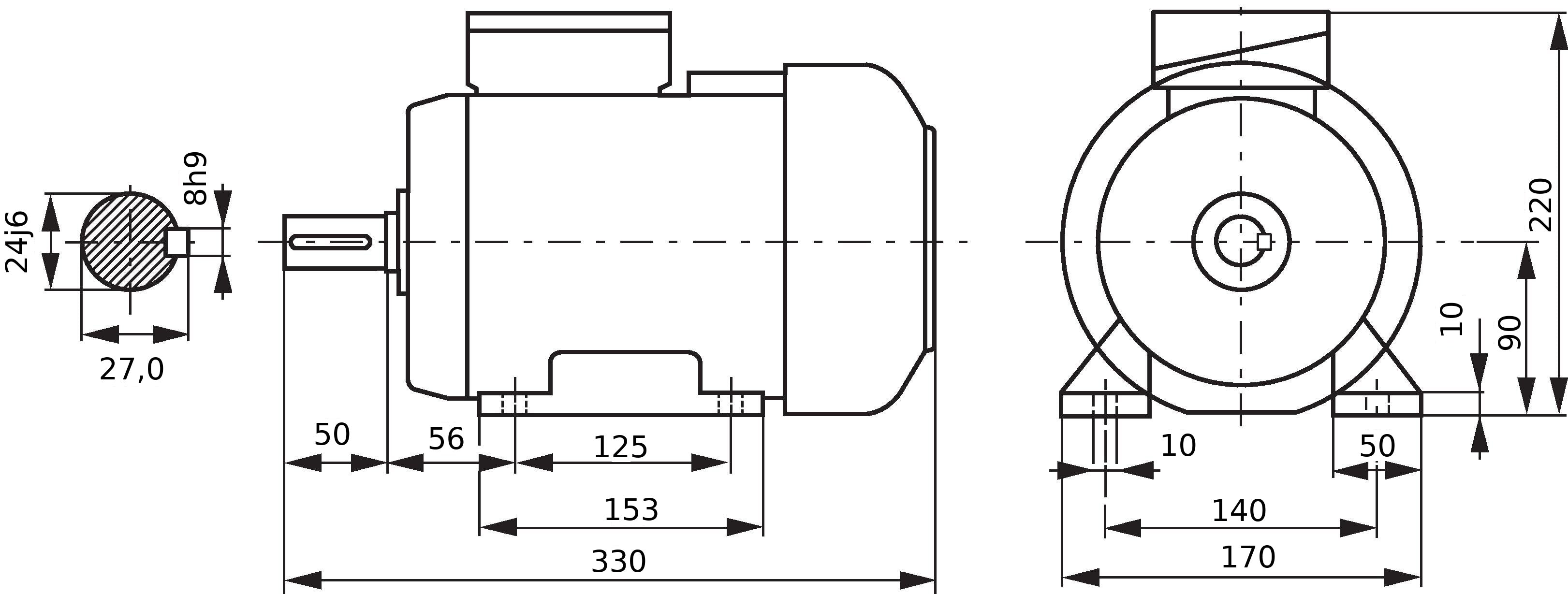

Raccordez-le en triangle à une alimentation triphasée de 400 V ; le couplage étoile est prévu pour 690 V. Les pattes permettent de le fixer sur un socle, avec une hauteur de l'arbre de 90 mm. Arbre Ø 24 mm, longueur 50 mm, avec rainure de clavette. Température ambiante de -15 à +40 °C.

Avantages :

• Fonctionne en triangle sur une alimentation triphasée standard de 400 V
• Fixation par pattes pour une plaque de base ou un châssis de machine
• Dimensions standard de la taille IEC 90 - remplace les autres moteurs IEC de même taille
• Boîtier en aluminium léger

Inconvénients :

• Pour une vitesse plus faible et un couple plus élevé, choisissez le moteur 4 pôles (1500 tr/min)
• Température ambiante limitée à 40 °C
• Sans flasque - pour un montage direct sur une lanterne, choisissez B5 ou B35

Série :

Moteurs triphasés asynchrones EMO avec boîtier en aluminium, refroidis en surface, IP55, classe d'isolation F et service S1 pour un fonctionnement continu, avec la boîte à bornes sur le dessus. Les moteurs 4 pôles tournent à environ 1500 tr/min et les moteurs 2 pôles à environ 3000 tr/min à 50 Hz, en tailles IEC avec des dimensions standard d'arbre et de flasque. Jusqu'à 1,5 kW, le bobinage est prévu pour 230/400 V (triangle/étoile), à partir de 2,2 kW pour 400/690 V, de sorte que chaque moteur fonctionne sur une alimentation triphasée de 400 V. Chaque puissance est disponible en B3 (pattes), B35 (pattes et flasque) ou B5 (flasque) ; les versions à flasque se montent directement sur des lanternes et des réducteurs. Température ambiante -15 à +40 °C. La plus grande taille 132 a un boîtier en fonte.
