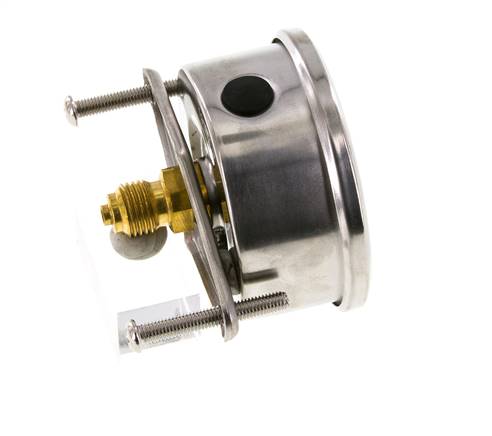

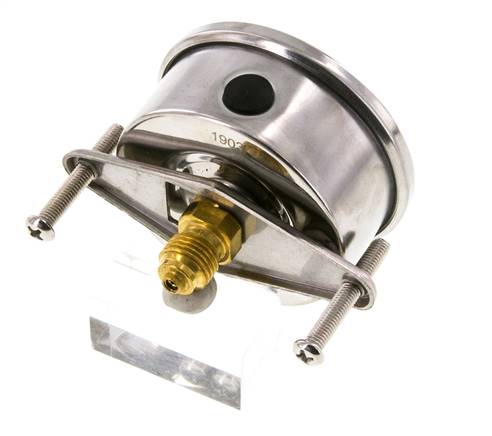

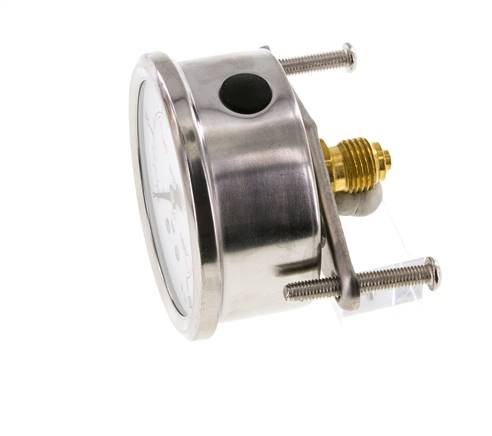

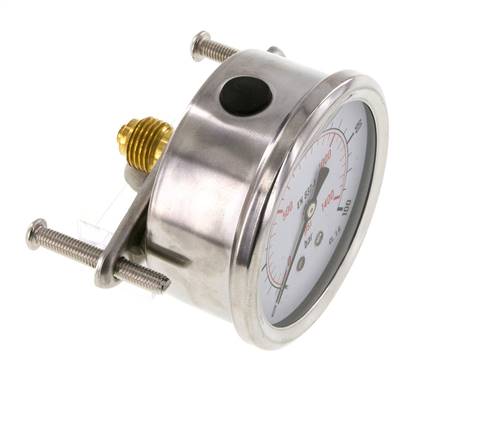

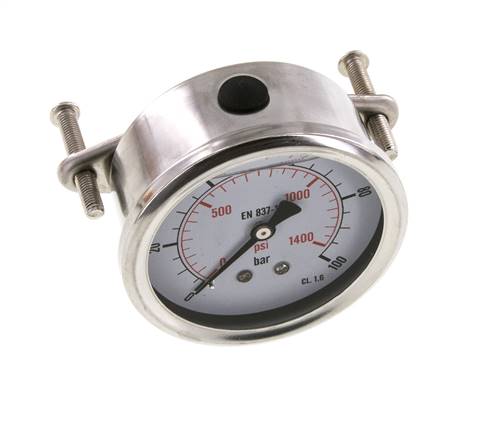

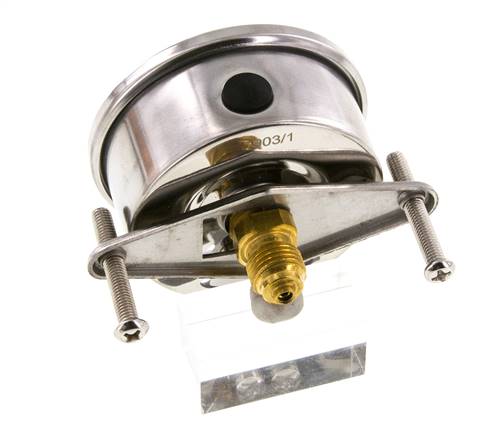

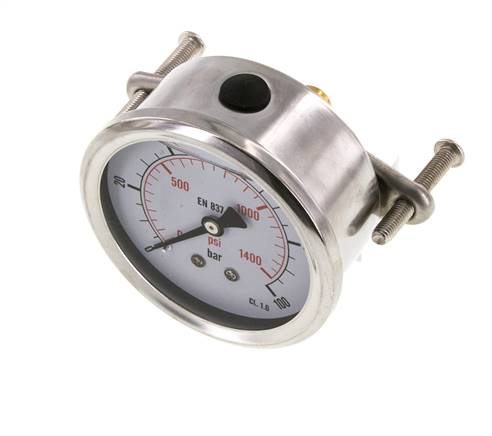

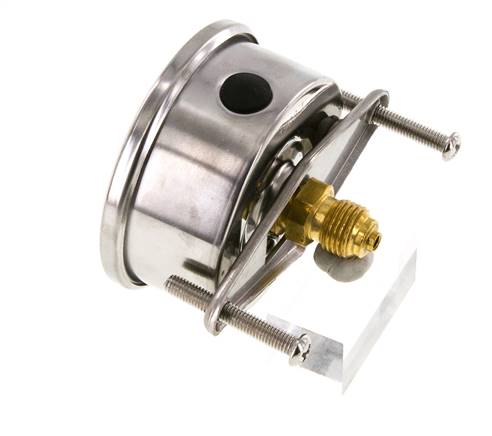

Manomètre à glycérine G1/4 raccord arrière 0 à 100 bar 63mm

Manomètre à glycérine pour montage en panneau, 0 à 100 bar (≈1500 psi) avec graduations de 5 bar. La classe de précision 1,6 correspond à ±1,6% de l'étendue de mesure, l'erreur max. est donc de ±1,6 bar sur tout le cadran. Pour une pression stable, maintenez la pression de service à 75 bar au plus (75% de la pleine échelle). Pour une pression pulsée, maintenez-la à 66 bar au plus (2/3 de la pleine échelle). Le remplissage à la glycérine amortit l'aiguille, de sorte que le cadran reste lisible en cas de vibrations et de pulsations de pression. Un limiteur amovible dans le raccord amortit les coups de pression. Élément de mesure et raccord en alliage de cuivre. Pour les fluides agressifs, choisissez un manomètre dont les pièces en contact avec le fluide sont en acier inoxydable. Le filetage G 1/4 du raccord arrière central comporte un épaulement de centrage pour un anneau d’étanchéité profilé. Boîtier en acier inoxydable de 63 mm, IP65, double échelle en bar et psi. Équerre de fixation en acier galvanisé incluse. -20 à 60 °C.

Avantages :

• Plage de 0 à 100 bar, erreur max. ±1,6 bar (classe 1,6)
• Remplissage à la glycérine contre les vibrations et les pulsations
• Limiteur amovible qui amortit les coups de pression
• Boîtier en acier inoxydable de 63 mm, IP65
• Double échelle en bar et psi

Inconvénients :

• Élément de mesure en alliage de cuivre, déconseillé pour les fluides agressifs
• Ne pas utiliser au-dessus de 60 °C ni en dessous de -20 °C

Série :

Manomètres à glycérine pour montage en panneau avec boîtier en acier inoxydable 1.4301 et cadran de 63 mm. Plages de -1 à 0 bar (vide) jusqu'à 0 à 1000 bar, classe de précision 1,6. Raccord arrière central G 1/4 en alliage de cuivre, avec épaulement de centrage pour un anneau d’étanchéité profilé. Chaque manomètre est équipé d'un limiteur amovible qui amortit les coups de pression. Fenêtre en polycarbonate, équerre de fixation en acier galvanisé, double échelle en bar (noir) et psi (rouge). IP65, -20 à 60 °C.
