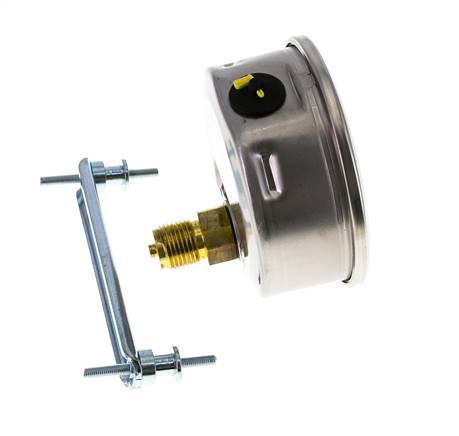

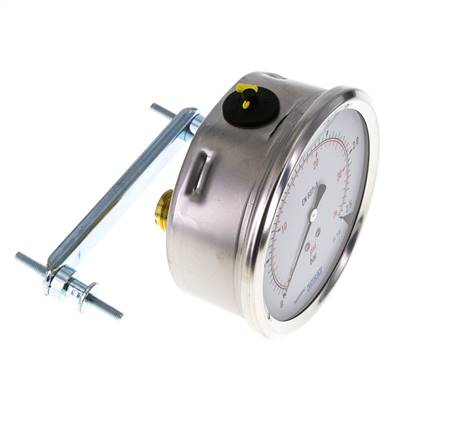

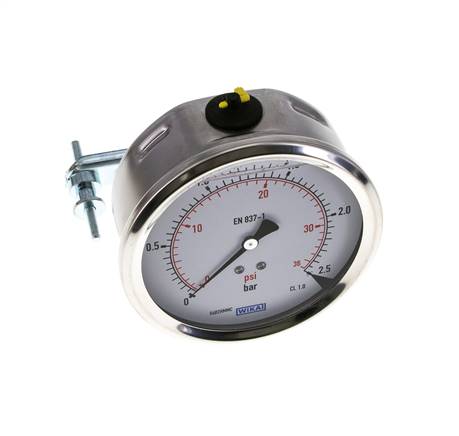

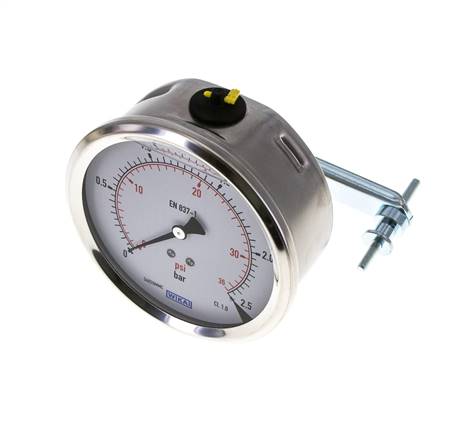

Manomètre à glycérine G1/2 raccord arrière 0 à 2,5 bar 100mm WIKA

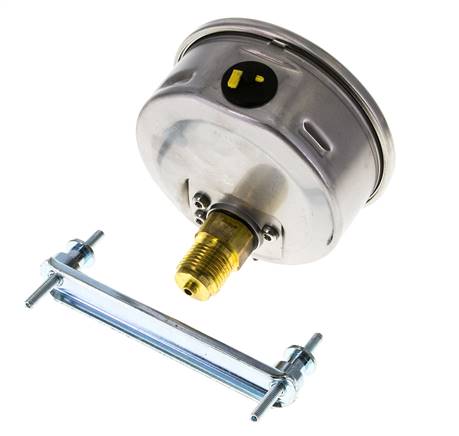

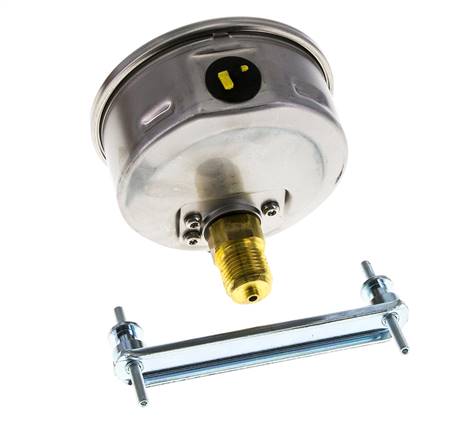

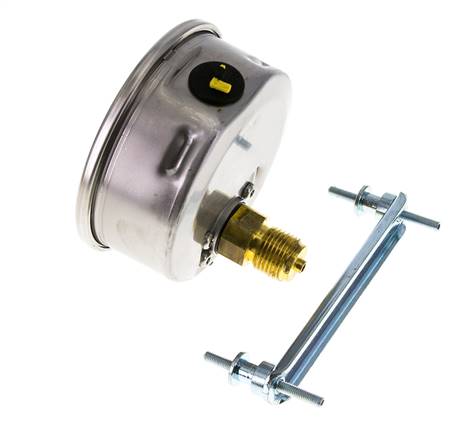

Manomètre à glycérine pour montage sur panneau, 0 à 2,5 bar (≈36 psi) avec divisions d’échelle de 0,05 bar. La classe de précision 1 correspond à ±1 % de l’étendue de mesure, soit une erreur max. de ±0,025 bar sur tout le cadran. Pour une pression stable, maintenez la pression de service à 1,8 bar maximum (75 % de la pleine échelle). Pour une pression pulsée, maintenez-la à 1,6 bar maximum (2/3 de la pleine échelle). Le remplissage de glycérine amortit l’aiguille, ce qui garde le cadran lisible en cas de vibrations et de pulsations de pression. Élément de mesure en alliage de cuivre et raccord en laiton. Pour les fluides agressifs, choisissez un manomètre dont les parties en contact avec le fluide sont en acier inoxydable. Le filetage G 1/2 à l’arrière excentré comporte un épaulement de centrage pour un joint profilé. Boîtier en acier inoxydable de 100 mm, IP65, double échelle en bar et psi. Équerre de fixation en acier galvanisé incluse. -20 à 60 °C.

Avantages :

• Plage 0 à 2,5 bar, erreur max. ±0,025 bar (classe 1)
• Remplissage de glycérine contre les vibrations et les pulsations
• Boîtier en acier inoxydable de 100 mm, IP65
• Double échelle en bar et psi
• Raccord arrière G 1/2, équerre de fixation incluse

Inconvénients :

• Élément de mesure en alliage de cuivre, ne convient pas aux fluides agressifs
• Ne convient pas à une utilisation au-dessus de 60 °C ou en dessous de -20 °C

Série :

Manomètres à glycérine pour montage sur panneau avec boîtier en acier inoxydable 1.4301, cadran de 63 mm ou 100 mm et protection IP65. Plages de -1 à 0 bar (vide) jusqu’à 0 à 1000 bar. Les manomètres de 63 mm ont un raccord arrière central G 1/4 et une classe de précision 1,6. Les manomètres de 100 mm ont un raccord arrière excentré G 1/2 et une classe de précision 1,0. Raccord en laiton et élément de mesure en alliage de cuivre. Élément de mesure en acier inoxydable 1.4404 (316L) au-dessus de 400 bar sur les manomètres de 63 mm et à partir de 100 bar sur ceux de 100 mm. Vitre en plastique transparent, équerre de fixation en acier galvanisé, double échelle en bar (noir) et psi (rouge). -20 à 60 °C. Également disponible avec filetage NPT.
