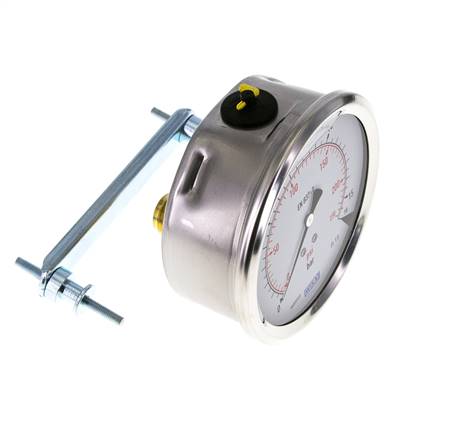

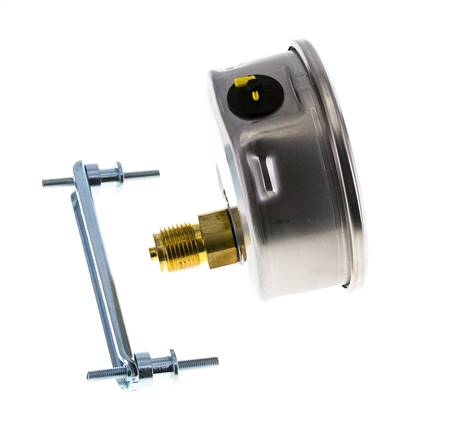

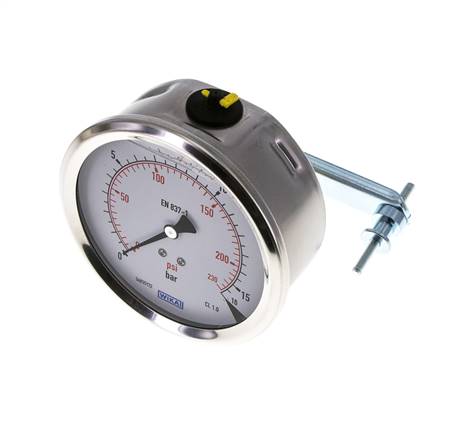

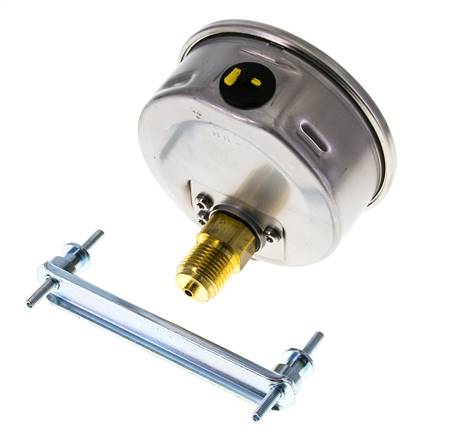

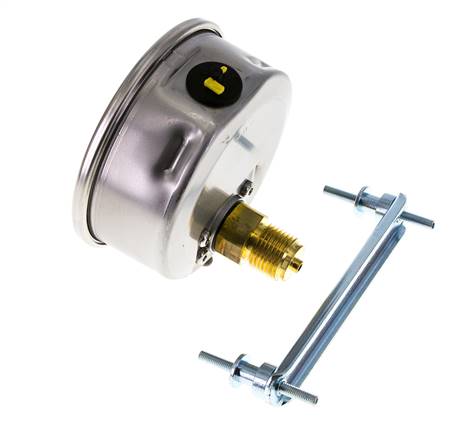

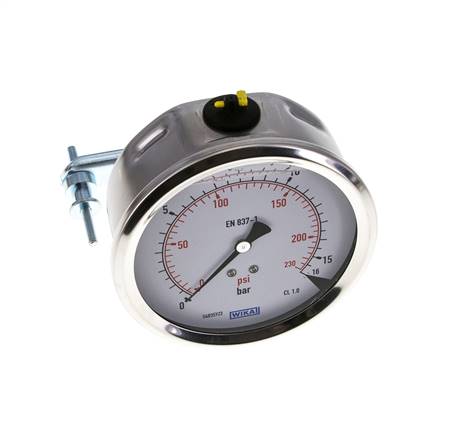

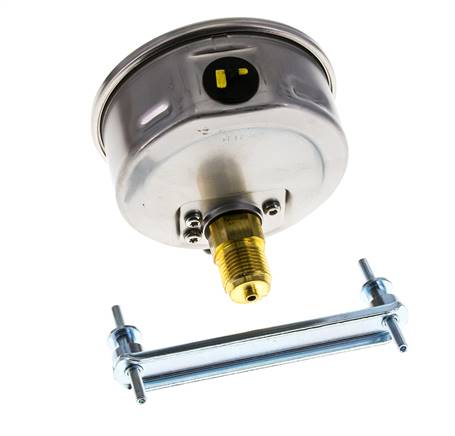

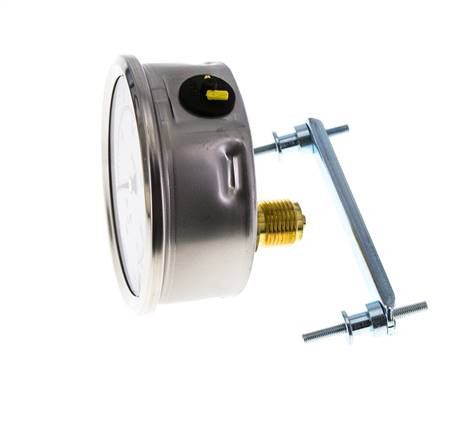

Manomètre à glycérine G1/2 raccord arrière 0 à 16 bar 100mm WIKA

Manomètre à glycérine pour montage sur panneau, 0 à 16 bar (≈230 psi), graduations de 0,5 bar. La classe de précision 1 correspond à ±1 % de l'étendue de mesure, soit une erreur max. de ±0,16 bar sur tout le cadran. En pression stable, maintenez la pression de service à 12 bar maximum (75 % de la pleine échelle). En pression pulsée, maintenez-la à 10 bar maximum (2/3 de la pleine échelle). Le remplissage à la glycérine amortit l'aiguille, le cadran reste ainsi lisible en cas de vibrations et de pulsations de pression. Élément de mesure en alliage de cuivre et raccord en laiton. Pour les fluides agressifs, choisissez un manomètre avec parties en contact avec le fluide en acier inoxydable. Le filetage G 1/2 arrière excentré possède un téton de centrage pour un anneau d'étanchéité profilé. Boîtier en acier inoxydable de 100 mm, IP65, double échelle en bar et psi. Équerre de fixation en acier galvanisé incluse. -20 à 60 °C.

Avantages :

• Plage de 0 à 16 bar, erreur max. ±0,16 bar (classe 1)
• Remplissage à la glycérine contre les vibrations et les pulsations
• Boîtier en acier inoxydable de 100 mm, IP65
• Double échelle en bar et psi
• Raccordement arrière G 1/2, équerre de fixation incluse

Inconvénients :

• Élément de mesure en alliage de cuivre, non adapté aux fluides agressifs
• Ne pas utiliser au-dessus de 60 °C ni en dessous de -20 °C

Série :

Manomètres à glycérine pour montage sur panneau avec boîtier en acier inoxydable 1.4301, cadran de 63 mm ou 100 mm et protection IP65. Plages de -1 à 0 bar (vide) jusqu'à 0 à 1000 bar. Les manomètres de 63 mm ont un raccordement arrière centré G 1/4 et une classe de précision 1,6. Les manomètres de 100 mm ont un raccordement arrière excentré G 1/2 et une classe de précision 1,0. Raccord en laiton et élément de mesure en alliage de cuivre. Élément de mesure en acier inoxydable 1.4404 (316L) au-delà de 400 bar sur les manomètres de 63 mm et à partir de 100 bar sur les manomètres de 100 mm. Voyant en plastique transparent, équerre de fixation en acier galvanisé, double échelle en bar (noir) et psi (rouge). -20 à 60 °C. Également disponible avec filetages NPT.
