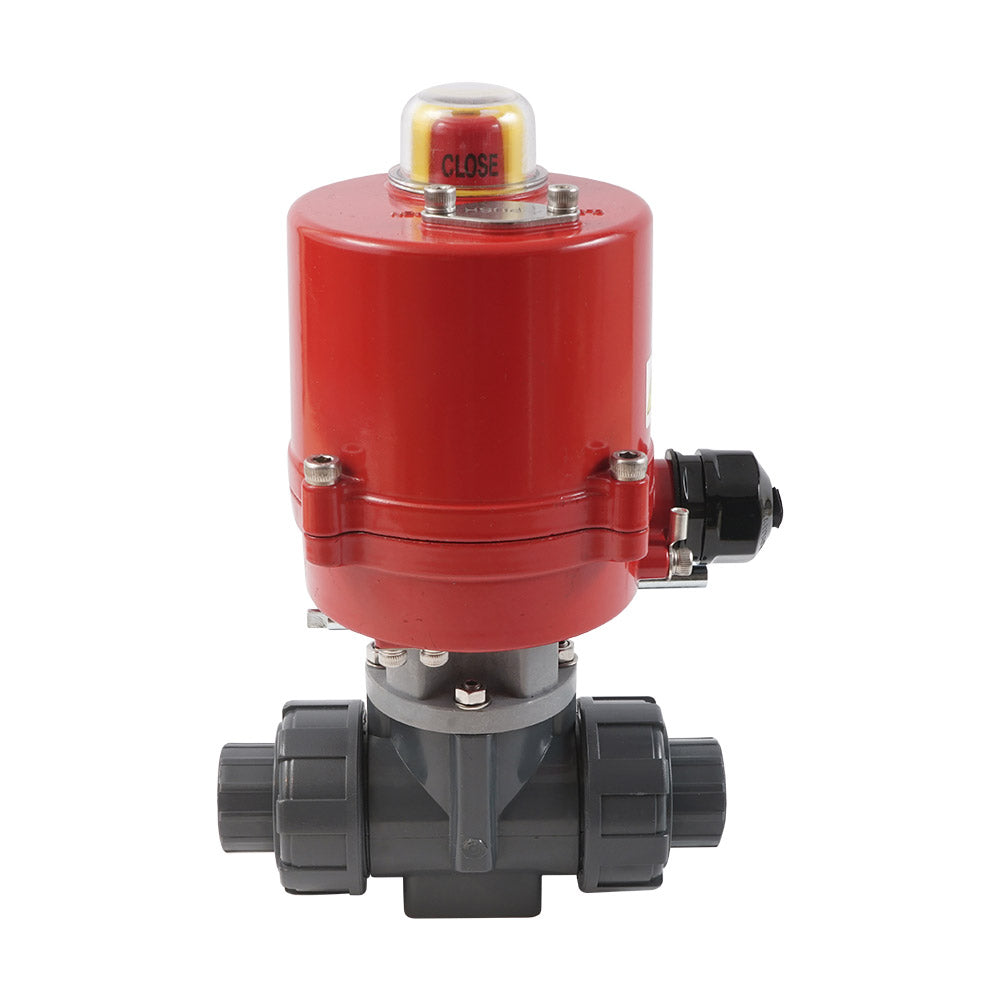

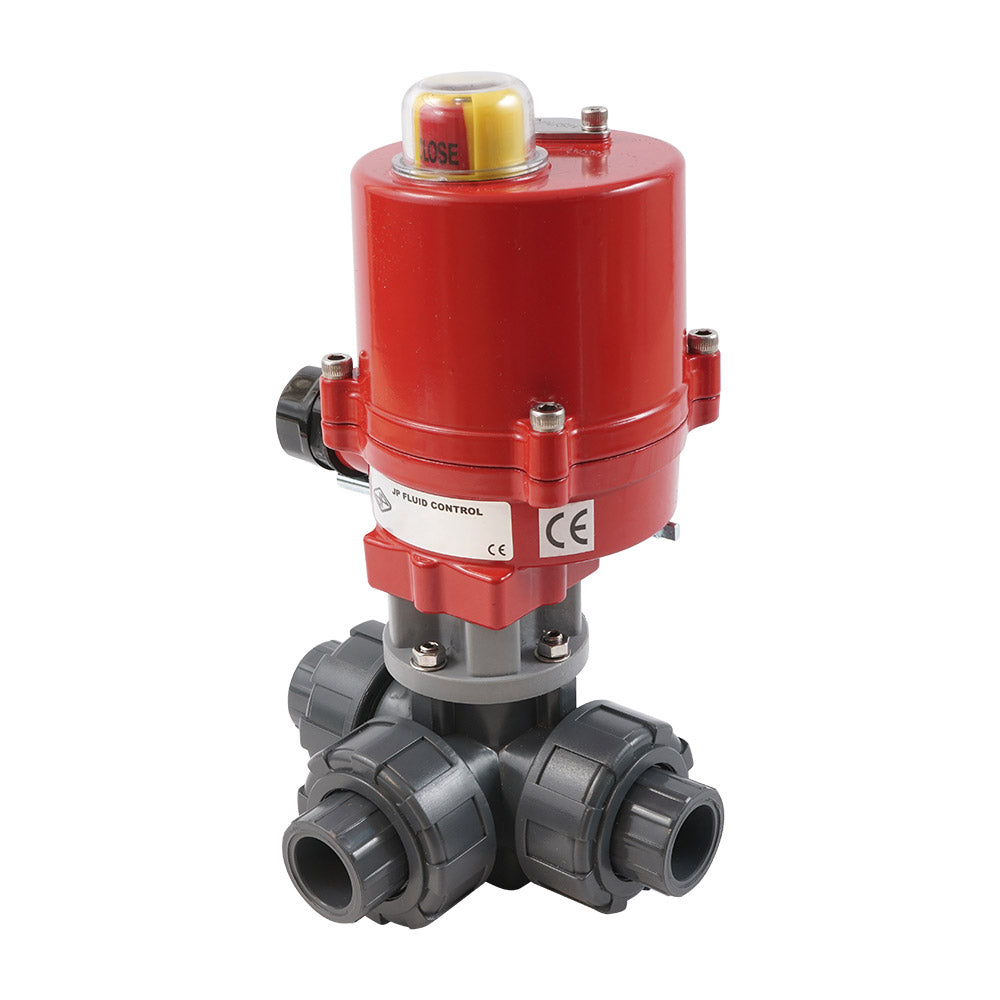

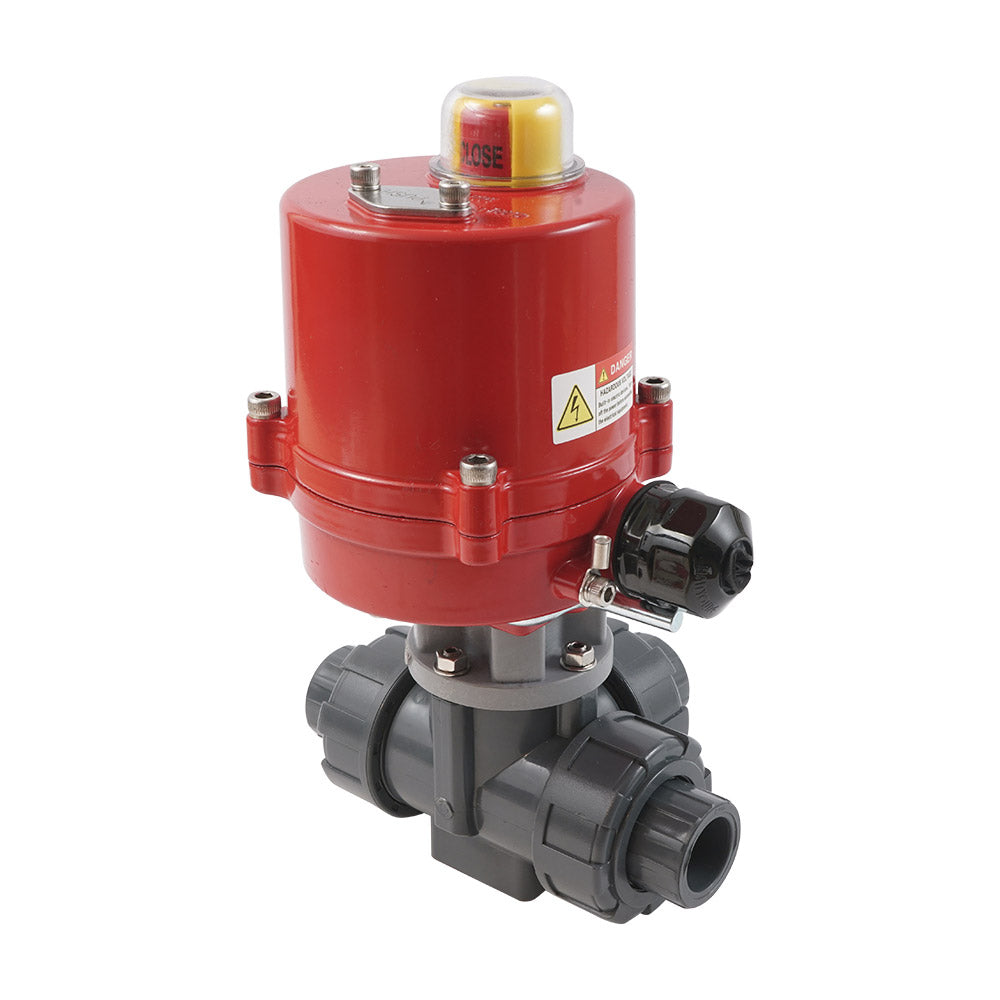

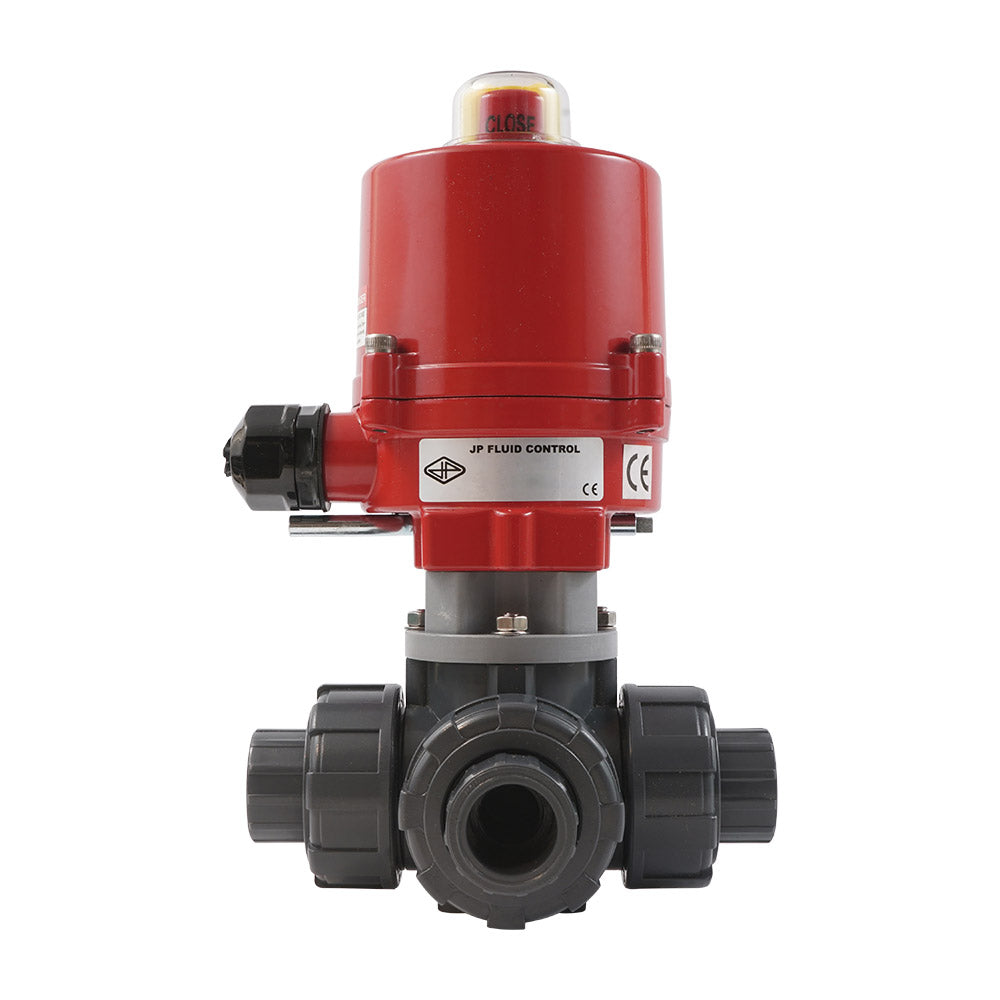

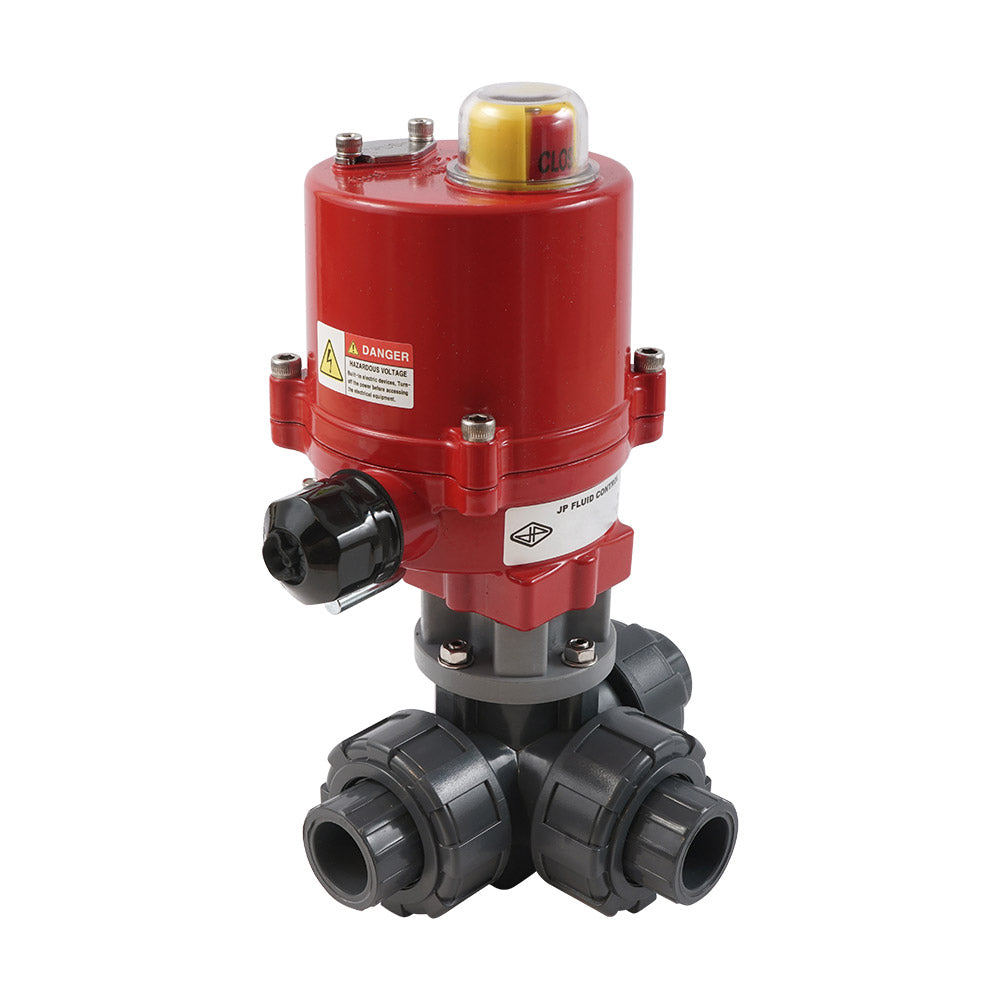

63mm Manchon A Coller vanne motorisée électrique PVC 3 Voies Perçage En T 100-240 V CA PTFE/EPDM

Cette vanne motorisée électrique PVC 3 voies (perçage en T) robuste et économe en énergie de Tameson peut etre utilisée pour le contrôle du débit avec de l'eau polluée ou des milieux corrosifs, comme les solutions de chlorure (eau de mer ou piscines). La vanne dispose de raccords manchon a coller 63 mm avec un design true union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne a un alésage de 38 mm, avec une valeur Kv de 47 m³/h (Cv = 54,33 gpm). Kv exprime le débit d'eau en m³/h pour une perte de charge d'un bar. La vanne peut supporter des pressions jusqu'a 10 bar a 20°C (145 psi a 68°F). Elle convient a des températures de 0 a 60°C (32 a 140°F).

L'actionneur peut etre utilisé avec du courant alternatif (50/60Hz) de 100 volt a 240 volt. L'actionneur consomme 0,1A nominalement et 0,2A au couple maximal. L'actionneur dispose d'un boîtier en aluminium robuste (IP67, a condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne pivote de 0 a 90 degrés en 8 secondes. L'actionneur est équipé de deux fins de course supplémentaires pour le retour de position. Les fins de course sont positionnés a 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut etre ajustée par l'utilisateur. Un indicateur de position mécanique sur le dessus de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle de substitution. Livré non assemblé, comprenant la vanne a bille (V3KJR), l'actionneur (AG-040-A) et les accessoires de montage.

Avantages :

• Temps de commutation seulement 8 secondes
• Boîtier d'actionneur robuste IP67
• Adapté aux alimentations de 100 a 240V CA
• Deux fins de course supplémentaires pour le retour de position
• Commande manuelle de substitution
• Indicateur de position visuel clair

Alésage et fonction de circuit

La bille est dotée d'un orifice en T. En faisant pivoter la bille de 90 degrés, vous pouvez basculer entre deux circuits ou connecter les trois tuyaux.

Dessin schématique de la fonction de circuit des vannes a perçage en T

Schéma de câblage électrique

L'actionneur peut etre utilisé avec du courant alternatif (50/60Hz) de 100 volt a 240 volt. L'actionneur consomme 0,1A nominalement et 0,2A au couple maximal. Pour connecter un câble a l'actionneur, le couvercle doit etre retiré avec quatre boulons. Le systeme fonctionne avec une commande 3 points. Les bornes 1 et 2 sont connectées en permanence a l'alimentation. Les bornes 3 et 4 sont utilisées pour fermer ou ouvrir la vanne. Le signal (phase/neutre) aux bornes 3 et 4 doit etre identique a celui de la borne 2. Ne connectez jamais 3 et 4 simultanément pour éviter les courts-circuits et les dommages. L'actionneur dispose de deux fins de course internes qui coupent l'alimentation du moteur aux positions finales (0° et 90°), de sorte qu'aucune énergie n'est consommée lorsque la vanne est completement ouverte ou completement fermée. Ces interrupteurs sont réglés en usine et non réglables par l'utilisateur. En outre, il y a deux interrupteurs auxiliaires pour le retour de position externe (par ex. vers un automate ou un voyant lumineux). La position angulaire des interrupteurs auxiliaires peut etre ajustée par l'utilisateur - les interrupteurs de coupure moteur ne peuvent pas l'etre. Connectez toujours la terre et n'utilisez pas les tuyaux comme mise a la terre.

Schéma de câblage électrique de l'actionneur AG-040-A.

Montage

Assurez-vous que la position de la bille et de l'actionneur sont correctement réglées avant le montage. L'actionneur est fourni avec deux adaptateurs pour relier l'actionneur a l'axe de la vanne. Fixez l'actionneur a la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour connecter la vanne a votre réseau de tuyauterie existant.

Remarque : Ce produit est livré en pieces séparées, mais avec les accessoires de montage nécessaires.
