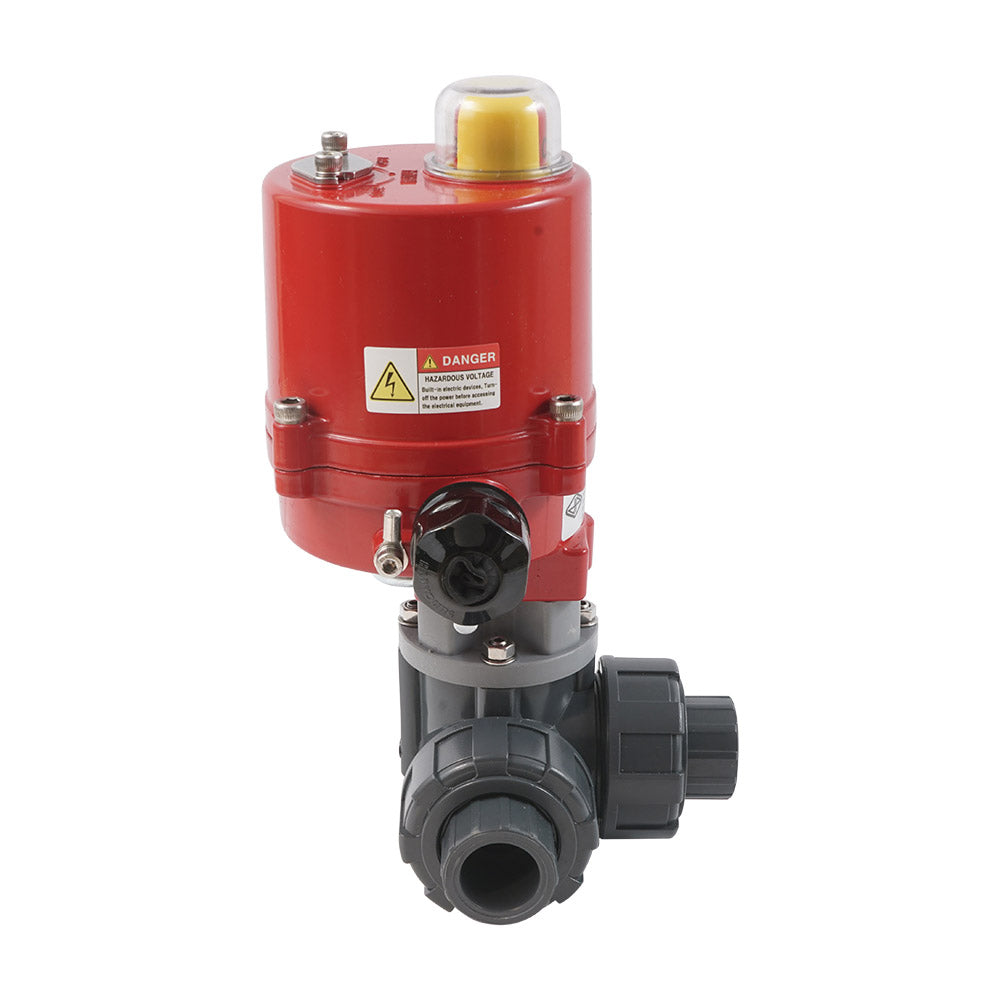

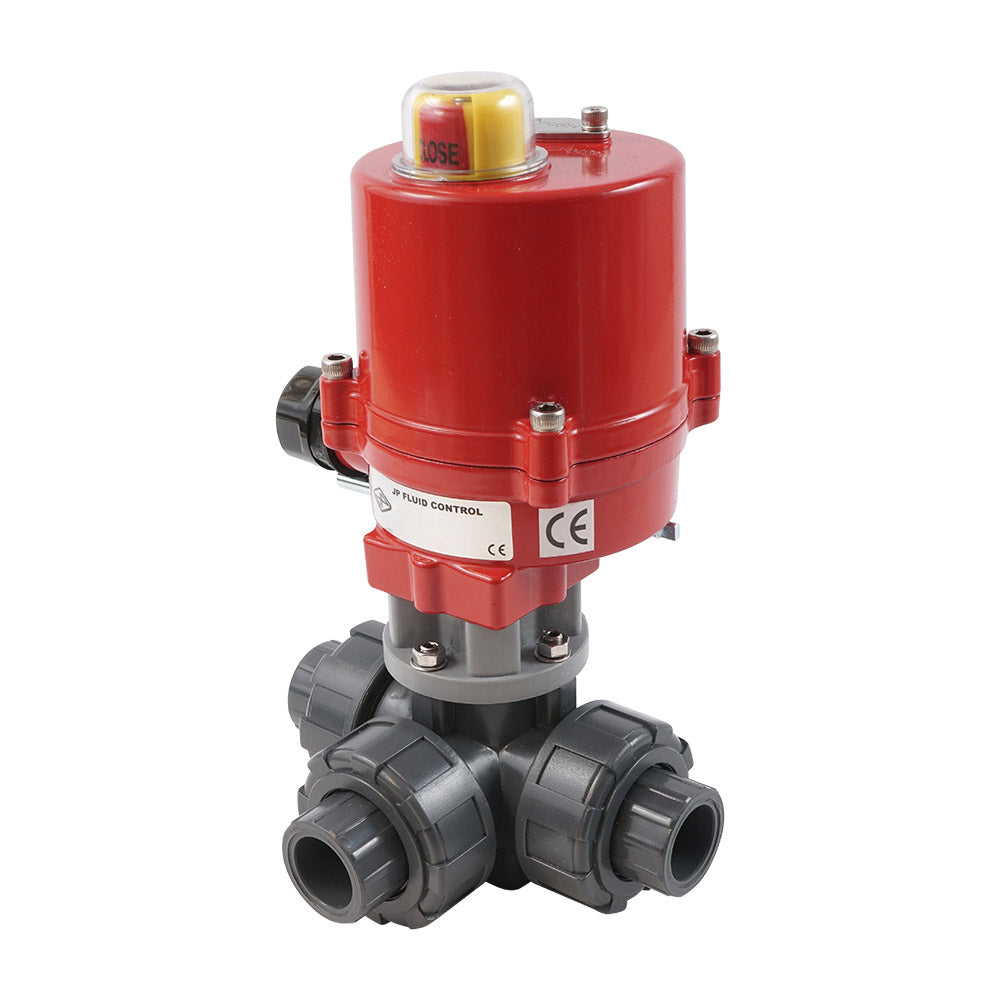

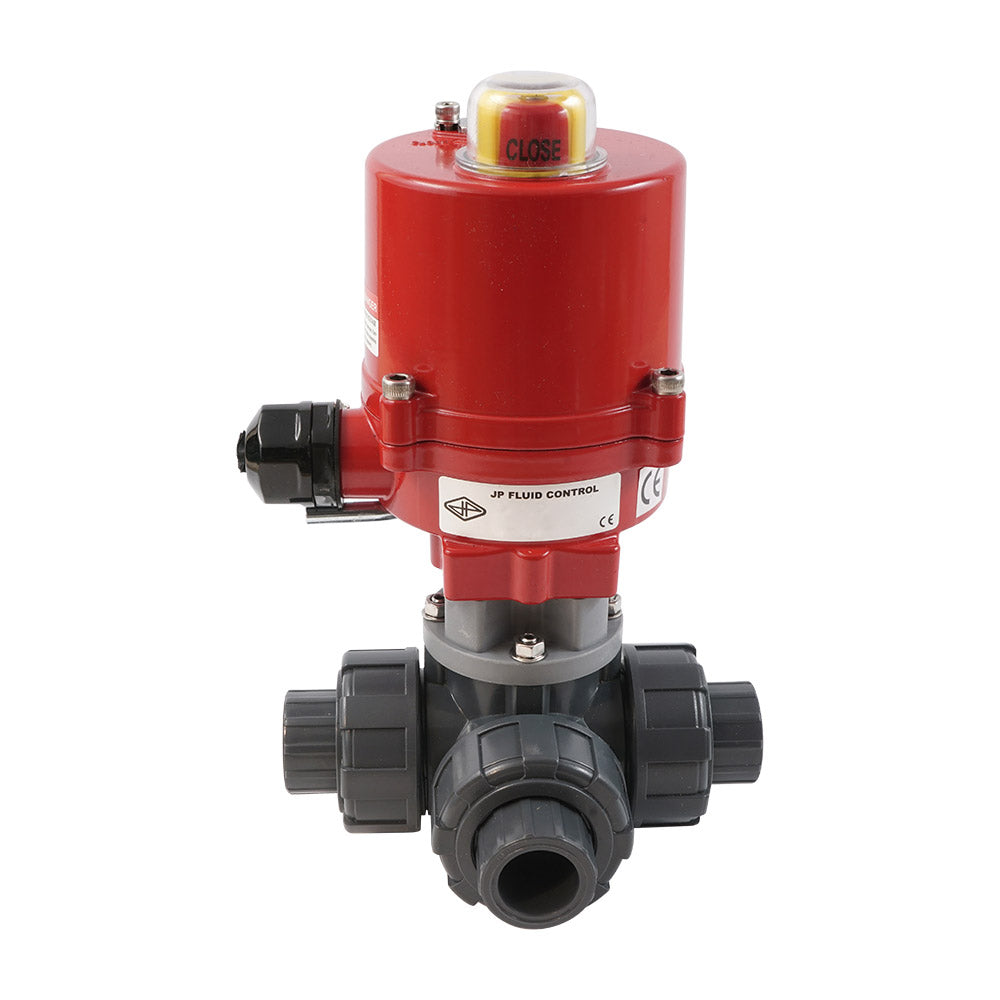

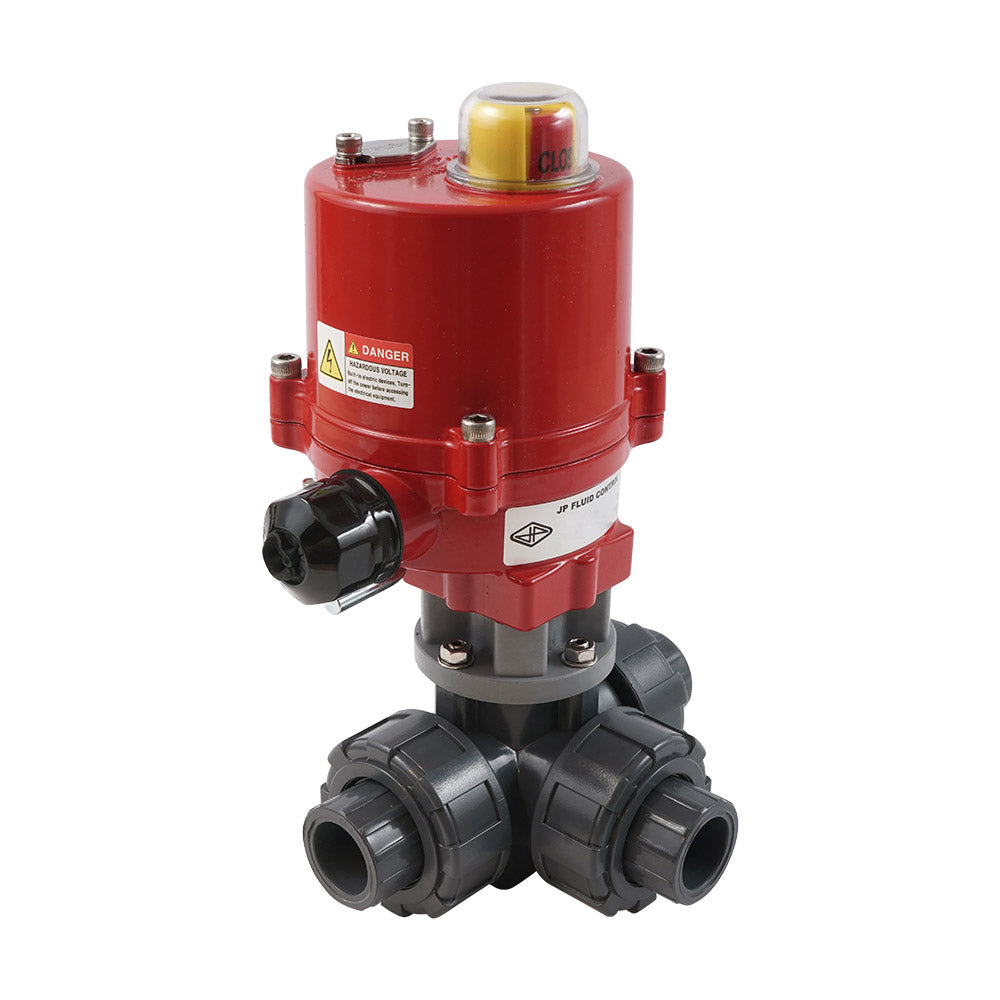

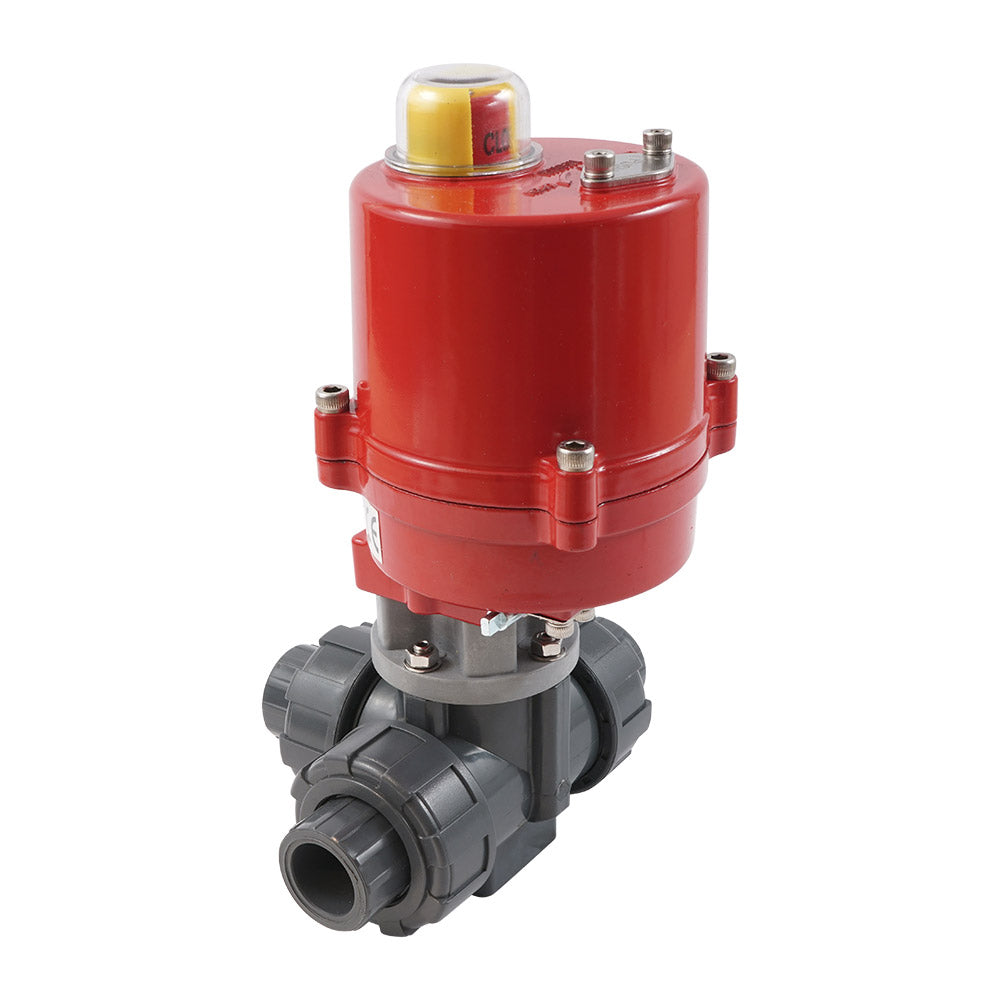

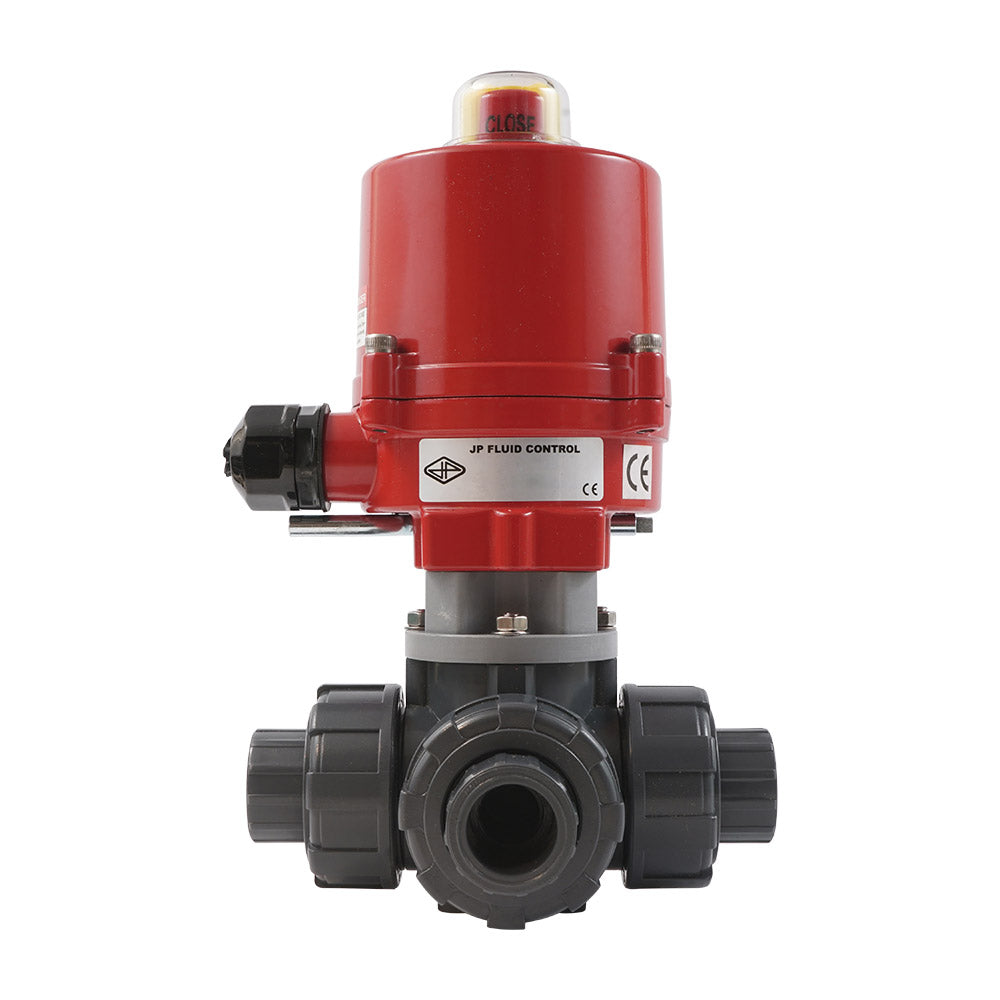

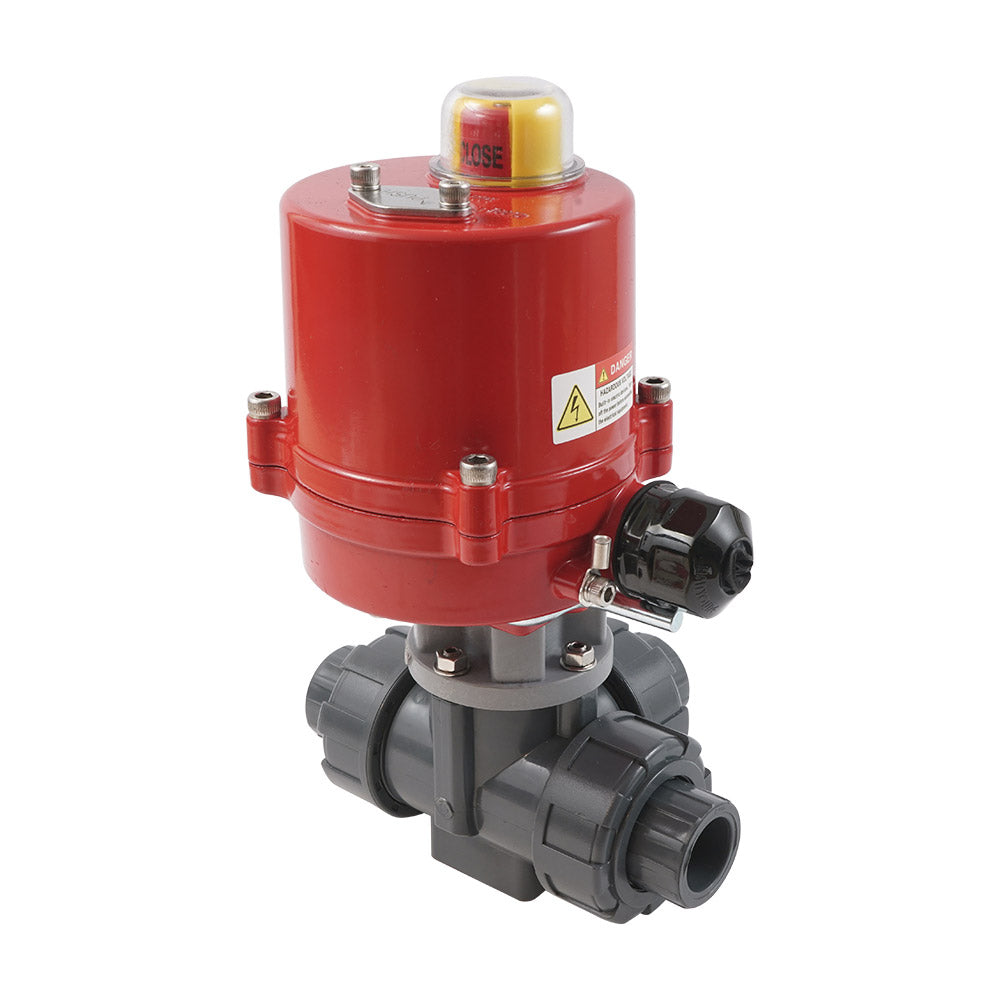

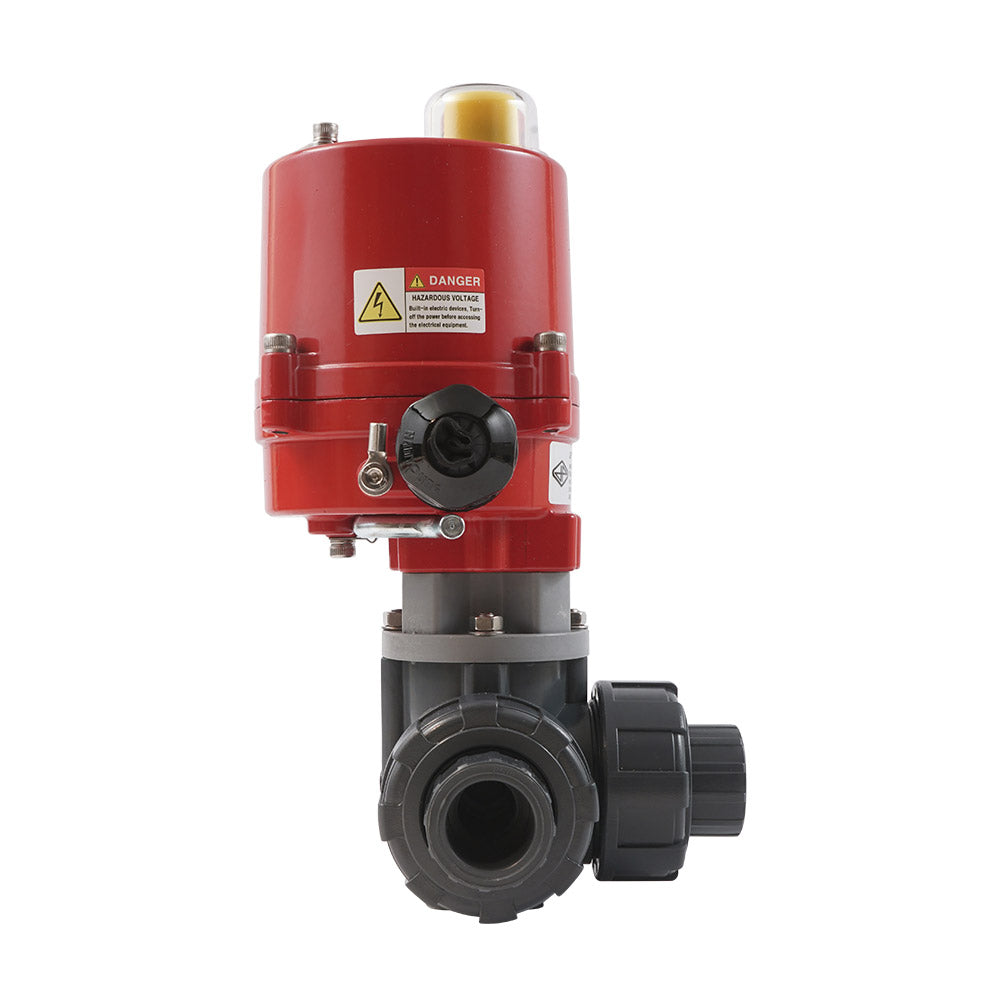

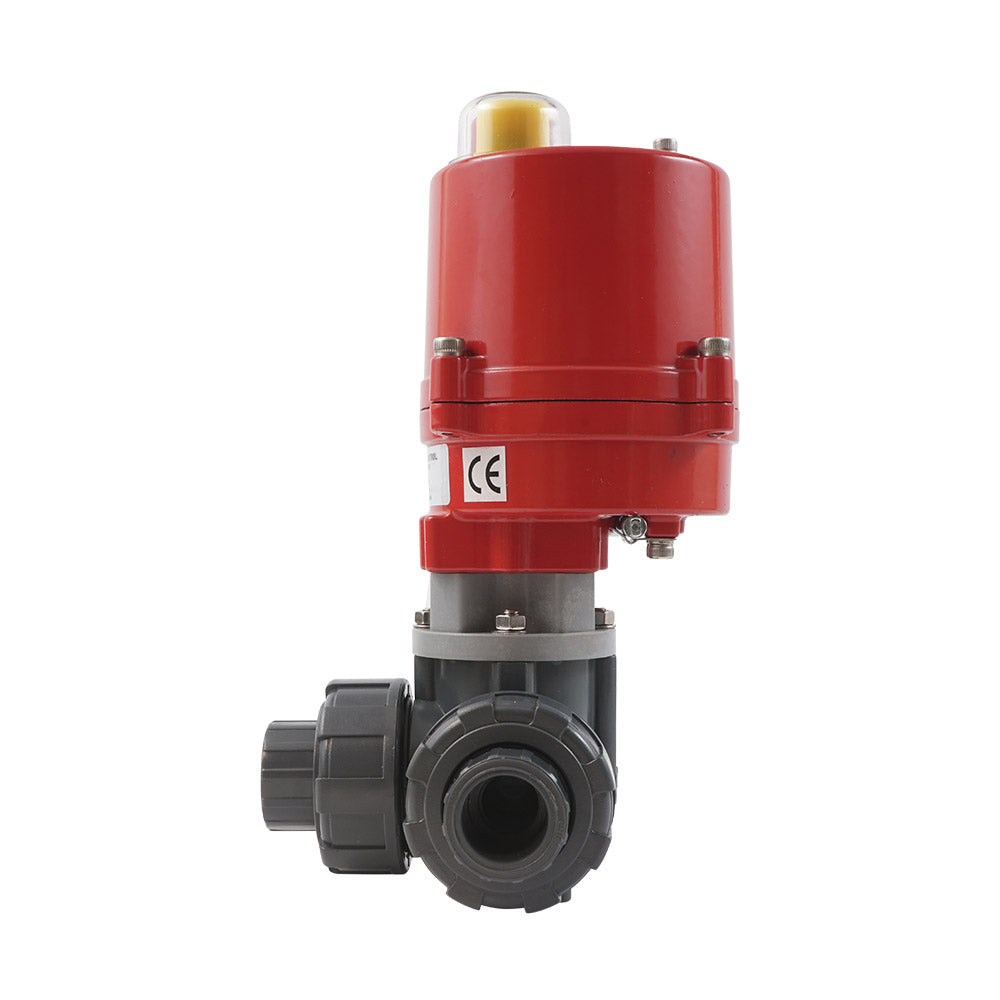

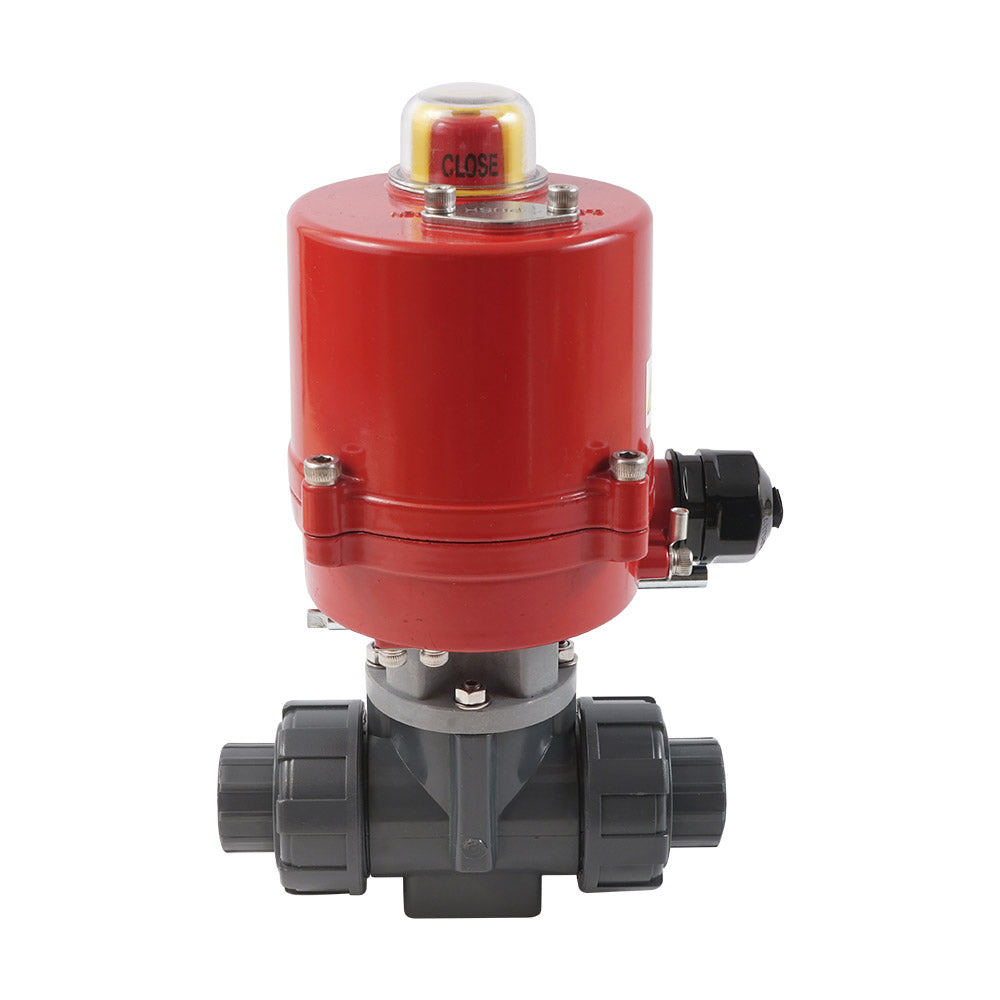

Manchon à coller 50mm Perçage en L Vanne à bille électrique PVC 3 voies 100-240 V AC PTFE/EPDM

Cette vanne à bille électrique en PVC 3 voies (perçage en L) robuste et économe en énergie de Tameson peut être utilisée pour le contrôle du débit avec de l'eau contaminée ou des milieux corrosifs, tels que des solutions de chlorure (eau de mer ou piscines). La vanne possède des raccords à manchon à coller de 50 mm avec un design à raccord double union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne a un alésage de 38 mm, avec une valeur Kv de 42 m³/h (Cv = 48,55 gpm). Kv exprime le débit d'eau en m³/h pour une perte de pression d'un bar. La vanne peut supporter une pression allant jusqu'à 10 bar à 20°C (145 psi à 68°F). Convient pour des températures de 0 à 60°C (32 à 140°F).

L'actionneur peut être utilisé avec du courant alternatif (50/60Hz) de 100 volts jusqu'à 240 volts. L'actionneur consomme nominalement 0,1A et 0,2A au couple maximal. L'actionneur possède un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne tourne de 0 à 90 degrés en 8 secondes. L'actionneur est équipé de deux fins de course supplémentaires pour la rétroaction de position. Les fins de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des commutateurs peut être ajustée par l'utilisateur. Un indicateur mécanique de position sur le dessus de l'actionneur affiche la position de la vanne. L'actionneur est équipé d'une commande manuelle auxiliaire. Livré non assemblé, incluant vanne à bille (V3KKQ), actionneur (AG-040-A) et accessoires de montage.

Avantages :

• Temps de commutation seulement 8 secondes
• Boîtier robuste IP67 de l'actionneur
• Convient pour des alimentations de 100 à 240V AC
• Deux fins de course supplémentaires pour la rétroaction de position
• Commande manuelle auxiliaire
• Indicateur visuel clair de position

Perçage et fonction de circuit

La bille a un perçage en L. En tournant la bille de 90 degrés, vous pouvez basculer entre deux circuits.

Dessin schématique de la fonction de circuit des vannes à perçage en L

Schéma de câblage électrique

L'actionneur peut être utilisé avec du courant alternatif (50/60Hz) de 100 volts jusqu'à 240 volts. L'actionneur consomme nominalement 0,1A et 0,2A au couple maximal. Pour connecter un câble à l'actionneur, le couvercle doit être retiré à l'aide de quatre vis. Le système fonctionne avec une commande à 3 points. La borne 1 et 2 sont connectées en permanence à l'alimentation. La borne 3 et 4 sont utilisées pour fermer ou ouvrir la vanne. Le signal (phase/neutre) vers la borne 3 et 4 doit être le même que celui de la borne 2. Ne connectez jamais les bornes 3 et 4 en même temps pour éviter les courts-circuits et les dommages. L'actionneur possède deux fins de course internes qui coupent l'alimentation du moteur aux positions d'extrémité (0° et 90°, de sorte qu'aucune énergie n'est consommée lorsque la vanne est complètement ouverte ou complètement fermée. Ces commutateurs sont préréglés en usine et ne sont pas réglables par l'utilisateur. De plus, il y a deux commutateurs auxiliaires pour la rétroaction de position externe (par exemple, pour un automate ou un voyant). La position angulaire des commutateurs auxiliaires peut être ajustée par l'utilisateur ; les commutateurs de coupure moteur ne le peuvent pas. Connectez toujours la terre et n'utilisez pas les tuyaux comme mise à la terre.

Schéma de câblage électrique de l'actionneur AG-040-A.

Assemblage

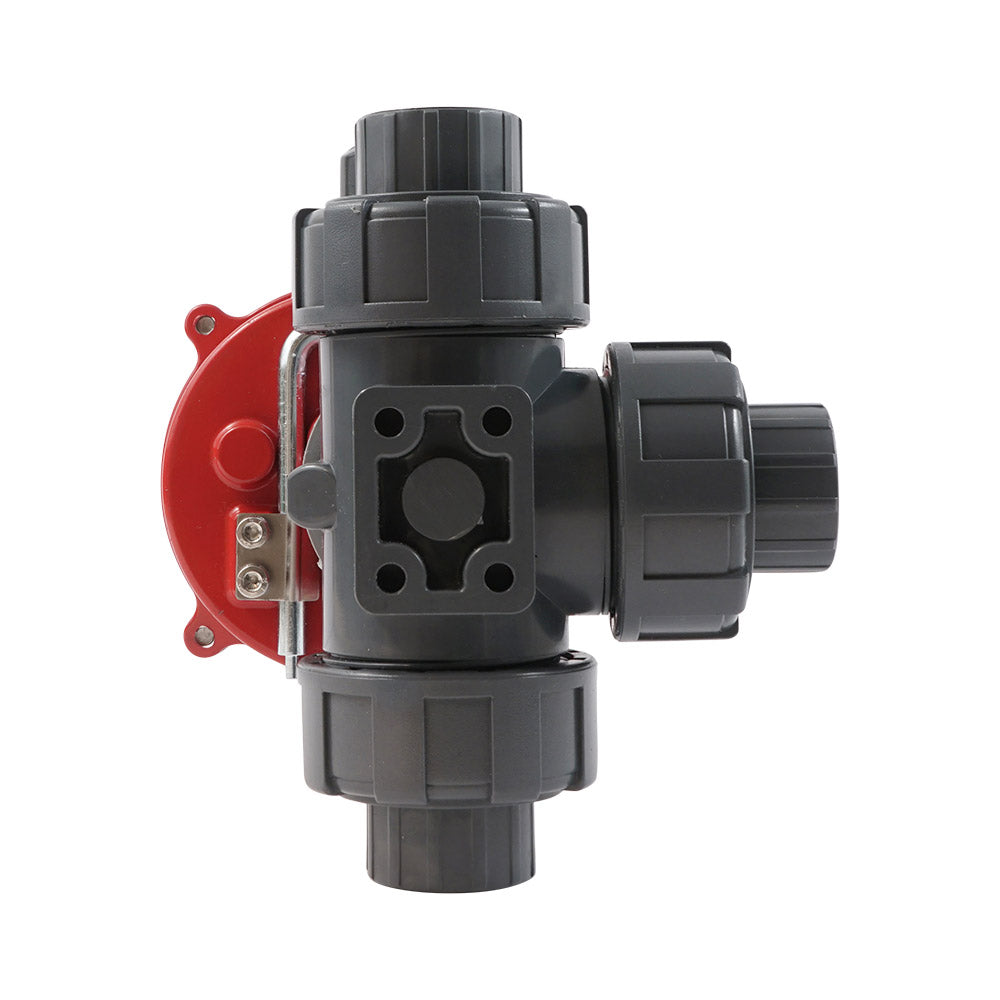

Assurez-vous que la position de la bille et de l'actionneur sont correctement réglées avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à la tige de vanne. Montez l'actionneur sur la vanne à l'aide des boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour connecter la vanne à votre tuyauterie existante.

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
