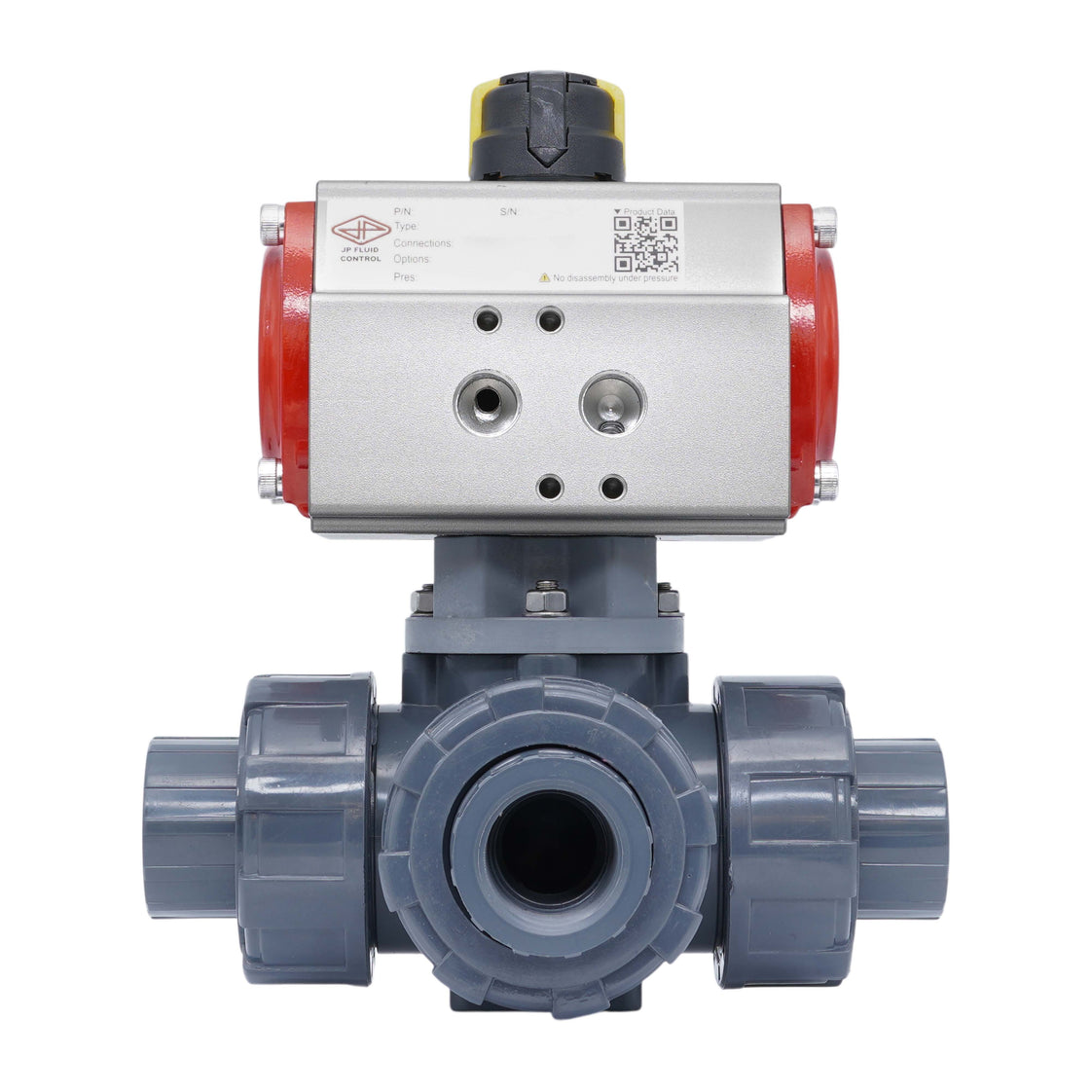

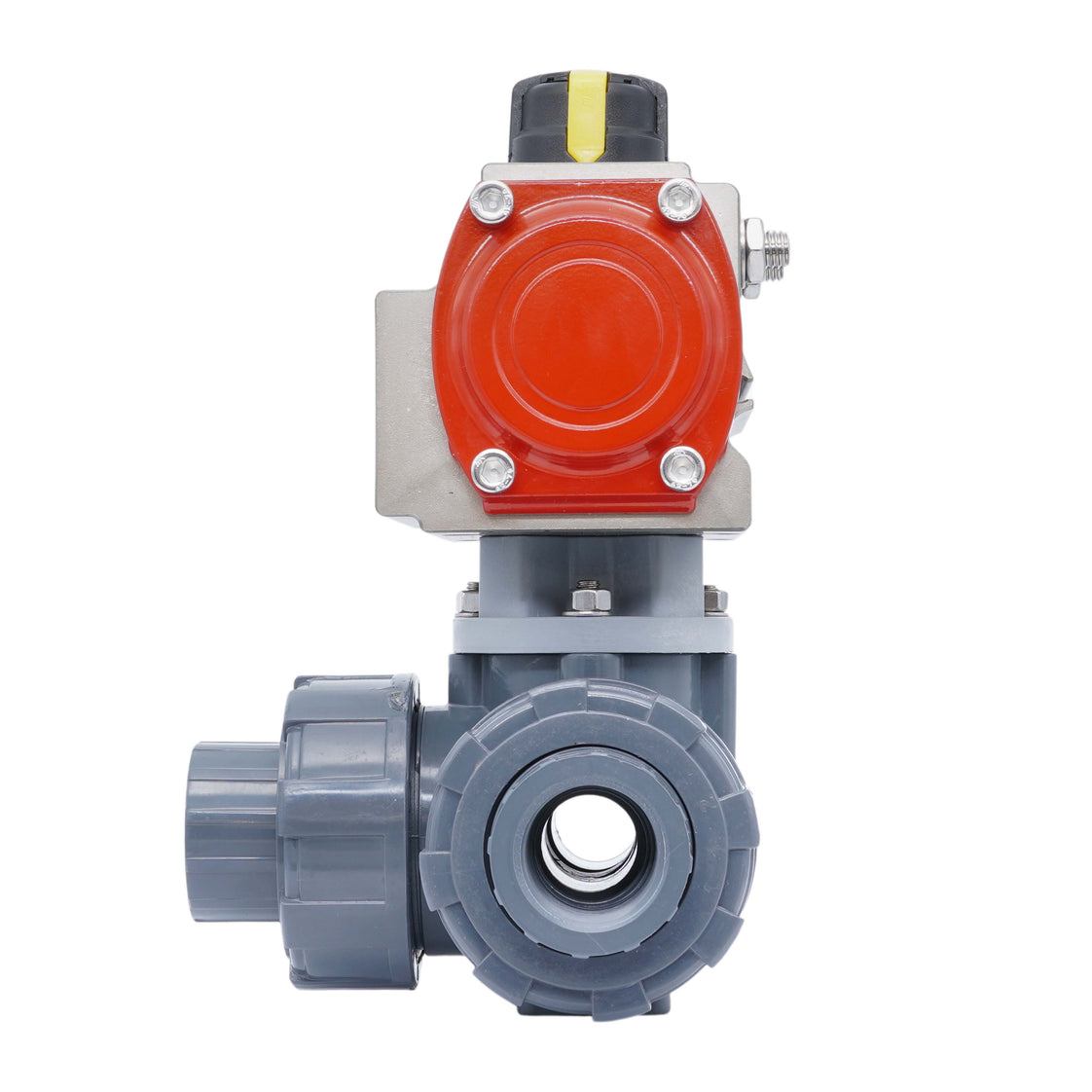

Vanne a bille pneumatique PVC 3 voies Manchon A Coller 63mm perçage en L double effet

Cette vanne a bille 3 voies est a commande pneumatique et dispose d'un alésage de 38 mm. La vanne possede des raccords manchon a coller de 63 mm avec un modele true union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient parfaitement aux eaux contaminées ou aux fluides corrosifs, tels que les solutions chlorées (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM conviennent aux solutions salines, aux acides et bases dilués, et aux solvants polaires comme les alcools. Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les fluides spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de températures de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 42 m³/h a une pression différentielle de 1 bar (Cv = 48,55 gpm). La valeur Kv exprime le débit d'eau en m³/h pour une chute de pression d'un bar.

L'actionneur dispose d'un mécanisme robuste a crémaillere double effet avec un corps en aluminium anodisé dur de 35 microns. La plage d'entrée pneumatique est de 3 a 8 bar (43 a 116 psi). De plus, il dispose d'une interface Namur 1/4 de pouce pour les électrovannes et d'une interface 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, comprenant la vanne a bille (V3KKQ), l'actionneur (V3JKQ/PR04D) et les accessoires de montage.

Avantages :

• Montage direct d'une électrovanne Namur 1/4 de pouce possible
• Indicateur mécanique clair en haut indiquant la position de la vanne
• Ouverture/fermeture rapide
• Le double effet offre un meilleur contrôle que les actionneurs simple effet
• Peut etre équipé d'un boîtier de fin de course (VDI/VDE 3845 80 x 30 mm)
• Cout d'investissement initial inférieur a une version électrique

Inconvénients :

• Le double effet consomme plus d'air comprimé que les actionneurs simple effet

Alésage et fonction de circuit

La bille possede un port en L. La rotation de la bille de 90 degrés permet de basculer entre deux circuits.

Schéma de la fonction de circuit des vannes a perçage en L

Vannes a bille PVC 3 voies Tameson

La série comprend des vannes a bille 3 voies fiables avec un port en L ou en T. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est conçue pour les eaux contaminées ou les fluides corrosifs, tels que les solutions chlorées (eau de mer ou piscines). Elles ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les fluides spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). Convient aux températures entre 0 et 60°C (32°F et 140°F). Les vannes a bille ont une bride supérieure ISO 5211 (de F03 a max. F07) qui permet le montage d'un actionneur.

Actionneurs pneumatiques JP Fluid Control

Les actionneurs pneumatiques a crémaillere JP Fluid Control sont conçus pour faire fonctionner des vannes quart de tour telles que les vannes papillon et les vannes a bille, offrant des capacités de type tout-ou-rien et modulantes. Dotés d'un boîtier en aluminium anodisé durable, ces actionneurs fournissent un couple allant jusqu'a 900 Nm (664 ft-lbf) avec une caractéristique de couple constante sur toute la plage de pivotement. Conçus pour la précision et la longévité, ils ont une durée de vie de 500 000 cycles, garantissant un contrôle des vannes fiable et sécurisé. Apres l'assemblage, chaque actionneur est soumis a des tests rigoureux sur un banc d'essai entierement automatisé, ce qui les rend adaptés a une large gamme d'applications industrielles.
