Manchon à coller 50 mm Perçage en T Vanne à bille électrique PVC 3 voies 12 V CA/CC PTFE/EPDM

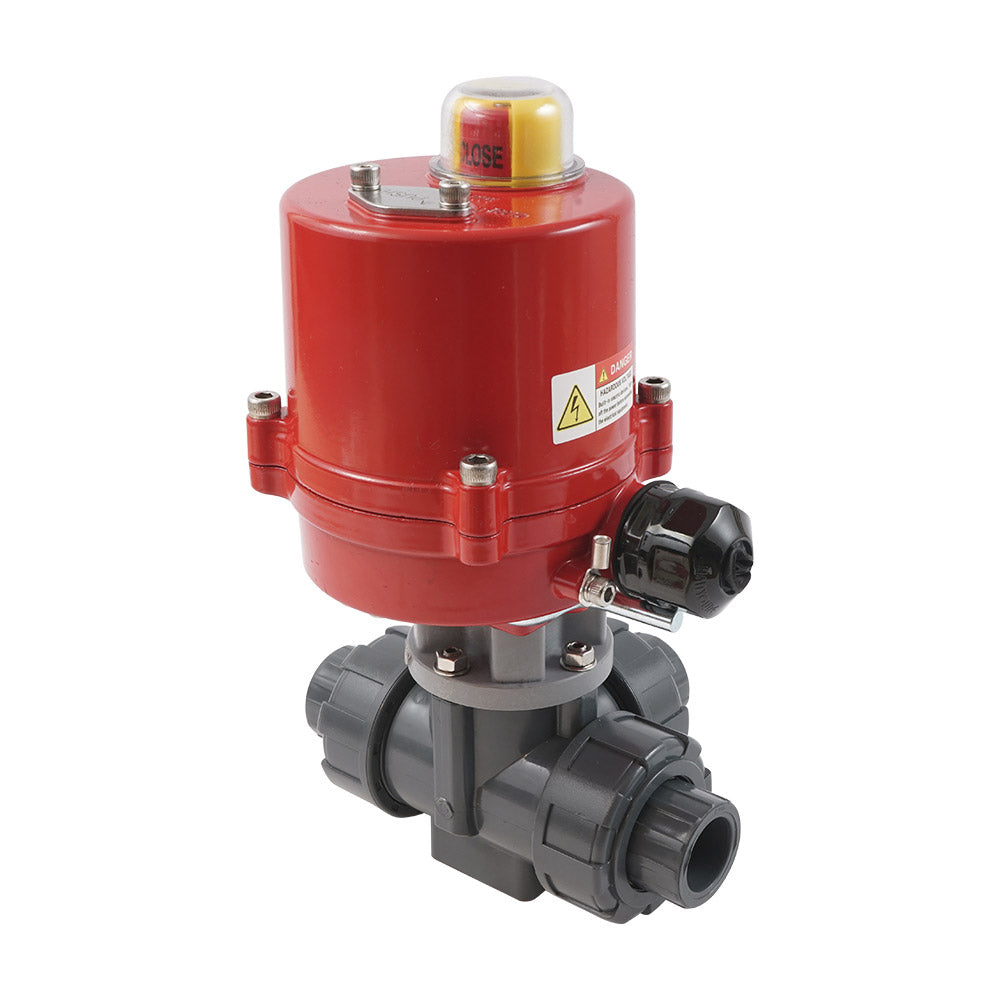

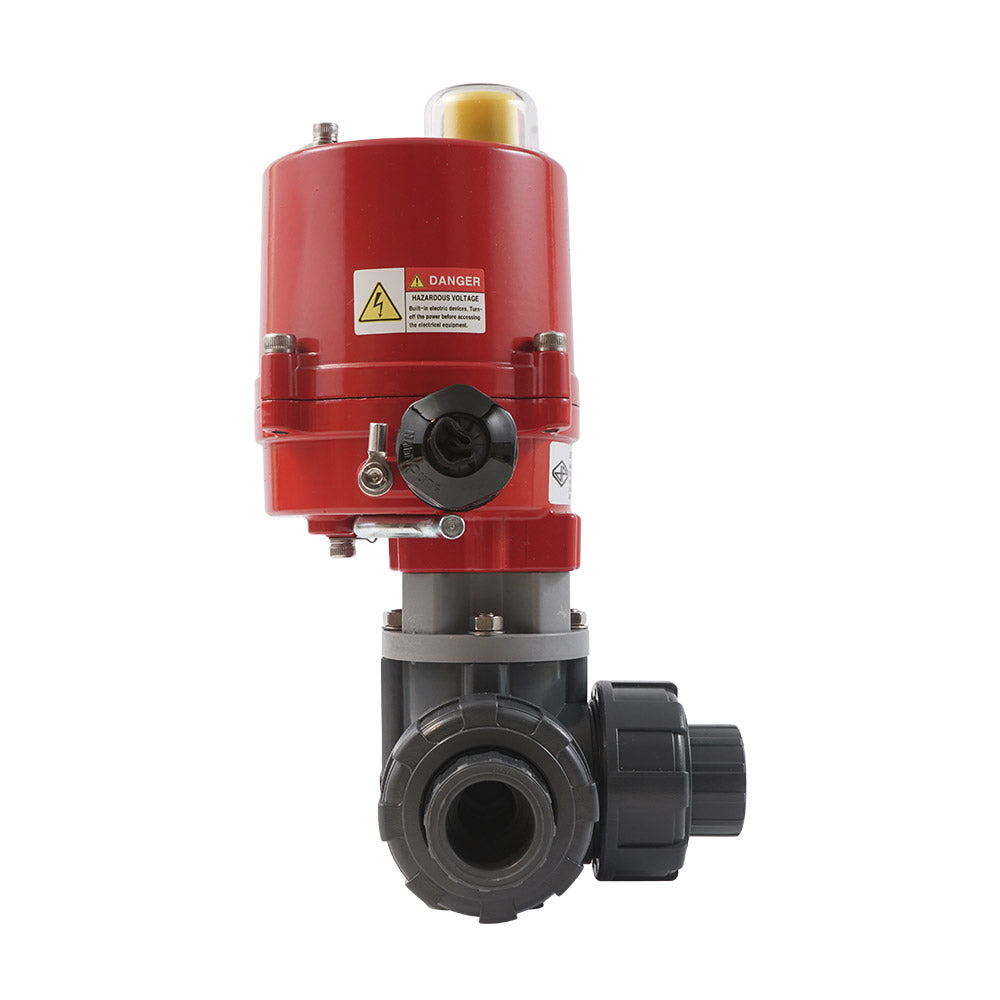

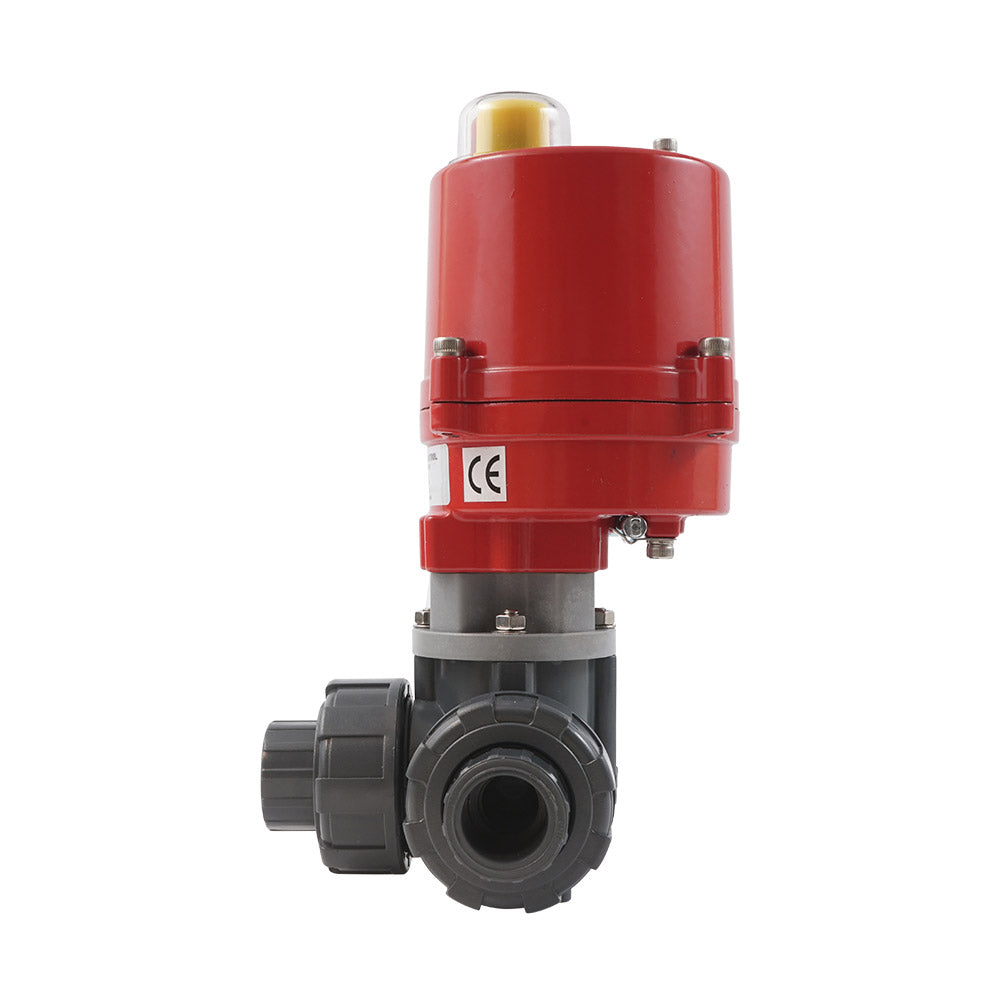

Cette vanne à bille électrique en PVC 3 voies (alésage en T) robuste et économe en énergie de Tameson peut être utilisée pour le contrôle du débit avec de l'eau contaminée ou des milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). La vanne possède des raccords à manchon à coller de 50 mm avec une conception à raccord union double. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne a un alésage de 38 mm, avec une valeur Kv de 47 m³/h (Cv = 54,33 gpm). Le Kv exprime le débit d'eau en m³/h pour une perte de pression d'un bar. La vanne peut supporter une pression allant jusqu'à 10 bar à 20°C (145 psi à 68°F). Elle est adaptée aux températures de 0 à 60°C (32 à 140°F).

L'actionneur est adapté aussi bien pour 12 volts CC (courant continu) que pour 12 volts CA 50/60Hz (courant alternatif). Avec des commutateurs sur la carte de circuit imprimé, l'actionneur peut être réglé pour CA ou CC. Le réglage par défaut est le courant continu (CC). L'actionneur a un boîtier en aluminium robuste (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne tourne de 0 à 90 degrés en 8 secondes. L'actionneur est équipé de deux interrupteurs de fin de course supplémentaires pour le retour d'information de position. Les interrupteurs de fin de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des commutateurs peut être ajustée par l'utilisateur. Un indicateur de position mécanique sur le dessus de l'actionneur montre la position de la vanne. L'actionneur est équipé d'une commande manuelle auxiliaire. Vendu non assemblé, y compris vanne à bille (V3KJR), actionneur (AG-040-C) et accessoires de montage.

Avantages :

• Temps de commutation seulement 8 secondes
• Boîtier d'actionneur robuste IP67
• Possible en 12V CA et CC (réglage par commutateur)
• Deux interrupteurs de fin de course supplémentaires pour le retour d'information de position
• Commande manuelle auxiliaire
• Indicateur de position visuel clair

Alésage et fonction de circuit

La bille a un alésage en T. La rotation de la bille à 90 degrés permet de basculer entre deux circuits ou de connecter les trois tuyaux.

Schéma de la fonction de circuit des vannes à alésage en T

Schéma de câblage électrique

L'actionneur fonctionne avec 12 volts CC et 12 volts CA (50/60Hz). Sur le circuit imprimé se trouvent deux petits commutateurs pour régler l'actionneur sur CA ou CC. Le réglage par défaut est CC. L'actionneur consomme 0,2A nominal et 2,2A au couple maximal. L'actionneur a une commande à 3 points. Les bornes 1 et 2 sont connectées en permanence à l'alimentation. Les bornes 3 et 4 sont pour les signaux de commande. Le branchement de l'un de ces fils de commande ferme ou ouvre la vanne. Ne connectez jamais les bornes 3 et 4 en même temps pour éviter les courts-circuits et les dommages. L'actionneur dispose de deux interrupteurs de fin de course internes qui coupent l'alimentation du moteur aux positions d'extrémité (0° et 90°, de sorte qu'aucune énergie n'est consommée lorsque la vanne est complètement ouverte ou complètement fermée. Ces commutateurs sont préréglés en usine et ne sont pas réglables par l'utilisateur. De plus, il existe deux interrupteurs auxiliaires pour le retour d'information de position externe (par exemple, pour une API ou un voyant lumineux). La position angulaire des interrupteurs auxiliaires peut être ajustée par l'utilisateur ; les interrupteurs de coupure moteur ne le peuvent pas. Connectez toujours la terre et n'utilisez pas les tuyaux comme mise à la terre.

Schéma de câblage électrique de l'actionneur AG-040-C. Avant d'utiliser le courant alternatif, les commutateurs sur la carte de circuit imprimé doivent d'abord être réglés.

Assemblage

Assurez-vous que la position de la bille et de l'actionneur sont correctement réglées avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à la tige de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour connecter la vanne à votre tuyauterie existante.

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
