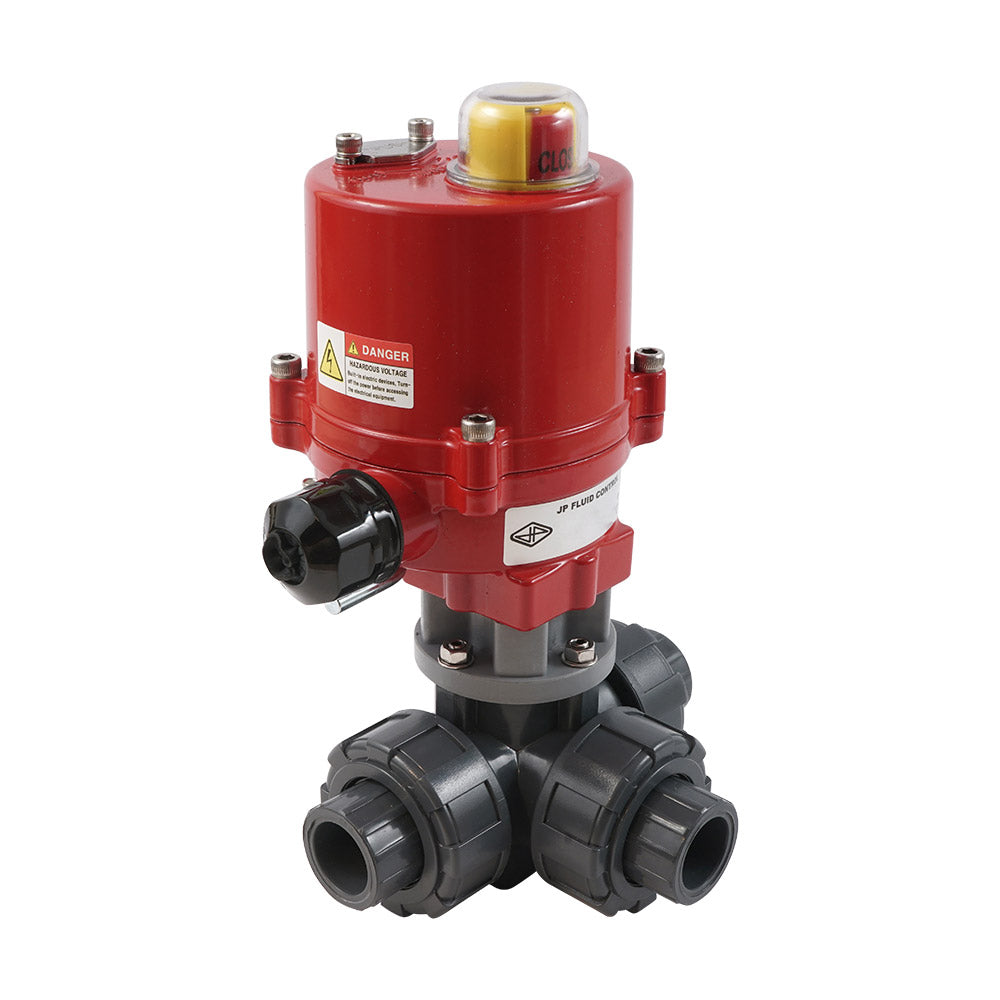

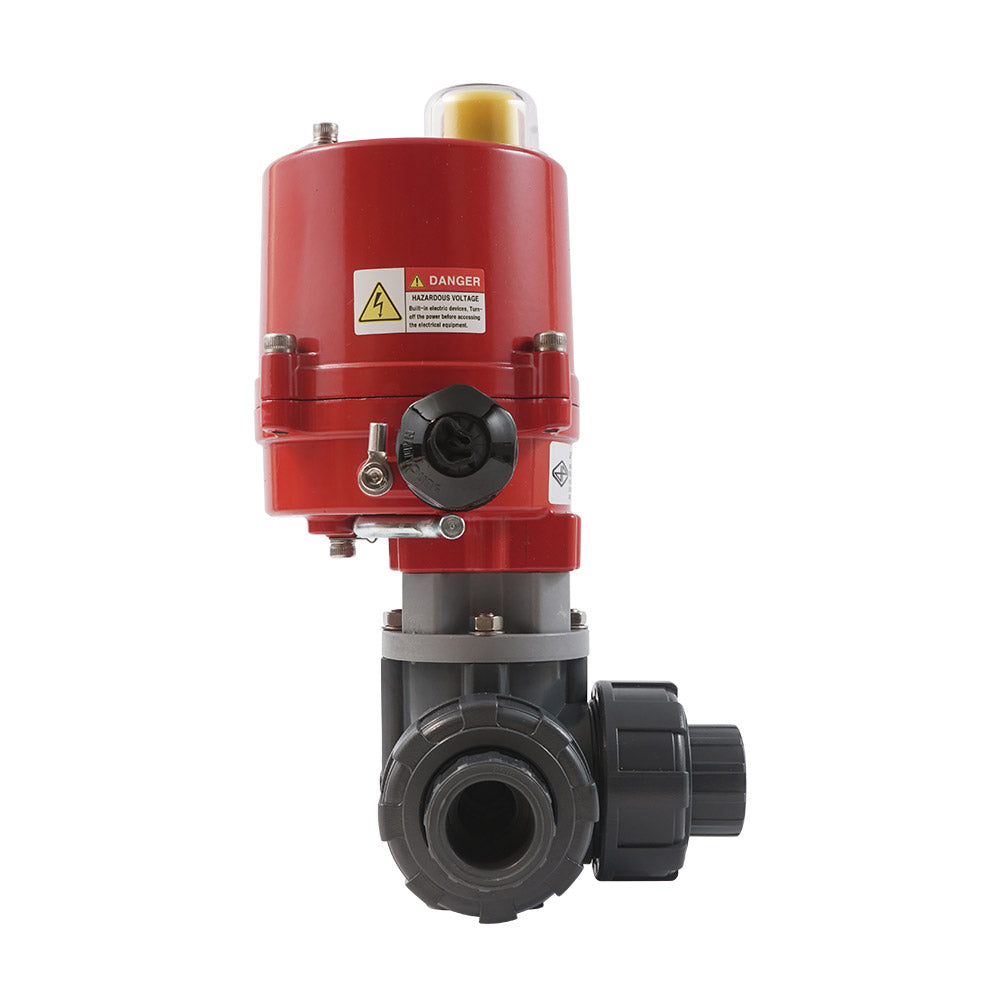

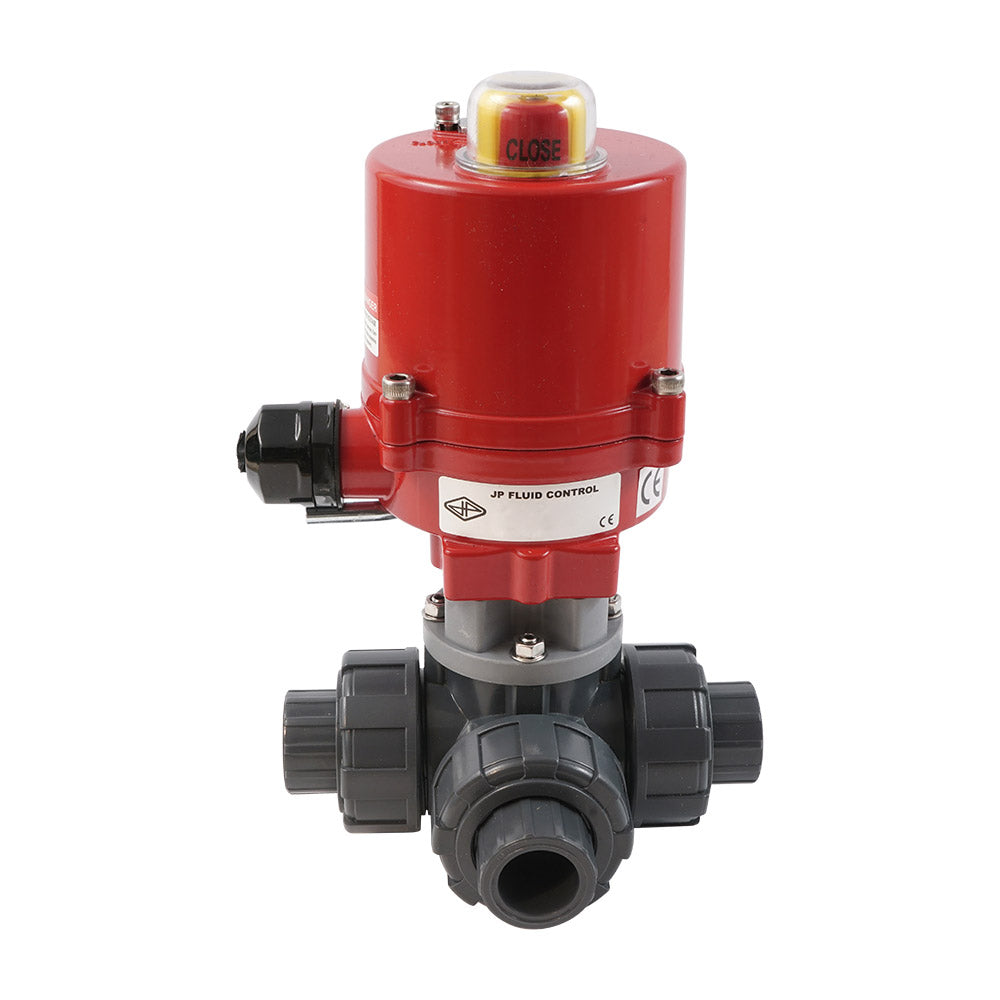

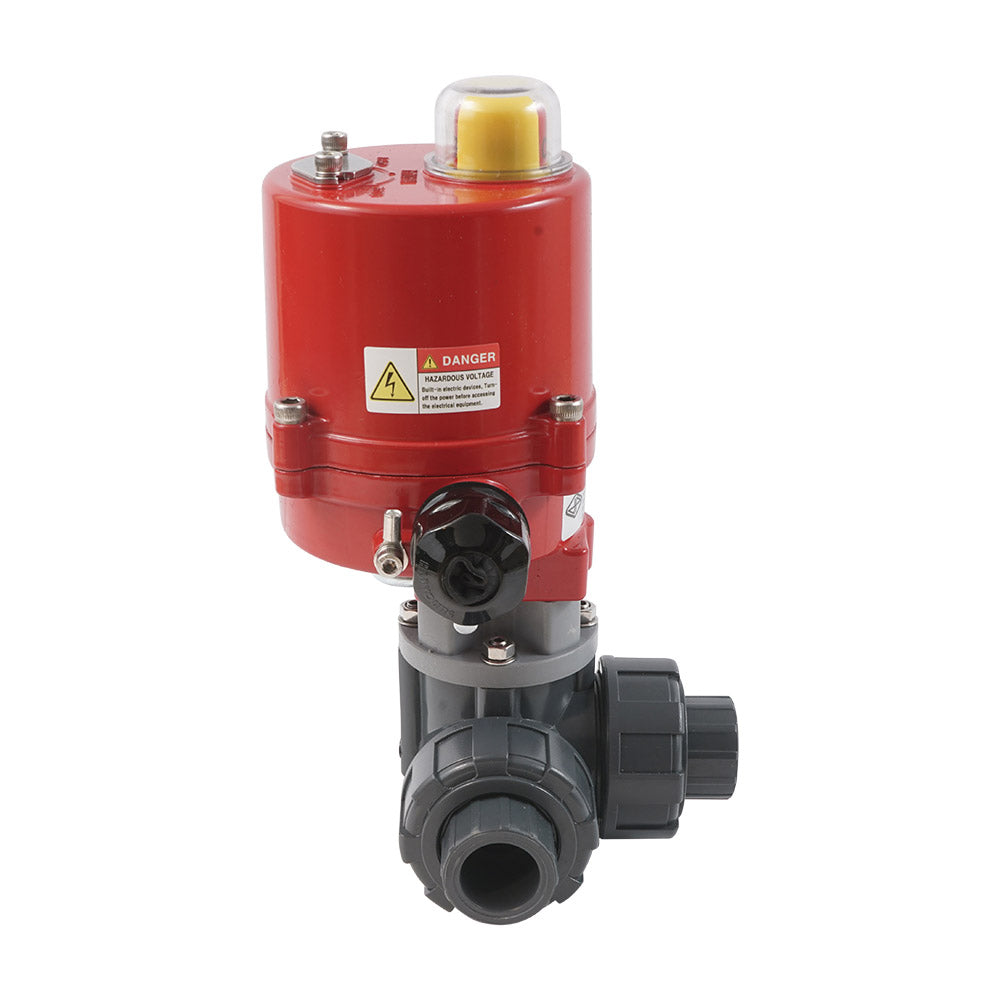

Manchon à coller 40mm L-perçage Vanne à bille électrique PVC 3 voies 100-240 V AC PTFE/EPDM

Cette vanne à bille électrique en PVC 3 voies (alésage en L) de Tameson, robuste et économe en énergie, peut être utilisée pour le contrôle du débit d'eau contaminée ou de milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). La vanne possède des raccords à coller de 40 mm avec une conception à double union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne a un alésage de 38 mm, avec une valeur Kv de 42 m³/h (Cv = 48.55 gpm). Kv exprime le débit d'eau en m³/h pour une perte de charge d'un bar. La vanne peut supporter une pression allant jusqu'à 10 bar à 20°C (145 psi à 68°F). Elle convient aux températures de 0 à 60°C (32 à 140°F).

L'actionneur peut être utilisé avec un courant alternatif (50/60Hz) de 100 à 240 volts. L'actionneur consomme 0.1A nominal et 0.2A au couple maximal. L'actionneur possède un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne pivote de 0 à 90 degrés en 8 secondes. L'actionneur est équipé de deux interrupteurs de fin de course supplémentaires pour le retour de position. Les interrupteurs de fin de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur de position mécanique sur le dessus de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle. Livré non assemblé, y compris la vanne à bille (V3KKP), l'actionneur (AG-040-A) et les accessoires de montage.

Avantages :

• Temps de commutation seulement 8 secondes
• Boîtier d'actionneur robuste IP67
• Convient pour des alimentations de 100 à 240V AC
• Deux interrupteurs de fin de course supplémentaires pour retour de position
• Commande manuelle auxiliaire
• Indicateur de position visuel clair

Alésage et fonction du circuit

La bille a un perçage en L. Faire pivoter la bille de 90 degrés permet de basculer entre deux circuits.

Schéma de principe du fonctionnement du circuit des vannes à perçage en L

Schéma de câblage électrique

L'actionneur peut être utilisé avec un courant alternatif (50/60Hz) de 100 volts à 240 volts. L'actionneur consomme 0.1A nominal et 0.2A au couple maximal. Pour connecter un câble à l'actionneur, le couvercle doit être retiré avec quatre boulons. Le système fonctionne avec une commande à 3 points. Les bornes 1 et 2 sont connectées en permanence à l'alimentation électrique. Les bornes 3 et 4 sont utilisées pour fermer ou ouvrir la vanne. Le signal (phase/neutre) vers les bornes 3 et 4 doit être le même que celui de la borne 2. Ne connectez jamais 3 et 4 simultanément pour éviter les courts-circuits et les dommages. L'actionneur possède deux interrupteurs de fin de course internes qui coupent l'alimentation du moteur aux positions finales (0° et 90°), de sorte qu'aucune énergie n'est consommée lorsque la vanne est complètement ouverte ou complètement fermée. Ces interrupteurs sont réglés en usine et ne sont pas ajustables par l'utilisateur. De plus, il y a deux interrupteurs auxiliaires pour le retour de position externe (par exemple vers un automate ou un voyant lumineux). La position angulaire des interrupteurs auxiliaires peut être ajustée par l'utilisateur ; les interrupteurs de coupure du moteur ne le peuvent pas. Connectez toujours la terre et n'utilisez pas les tuyaux comme masse.

Schéma de câblage électrique de l'actionneur AG-040-A.

Assemblage

Assurez-vous que la position de la bille et de l'actionneur sont correctement réglées avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour connecter la vanne à votre réseau de tuyauterie existant.

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
