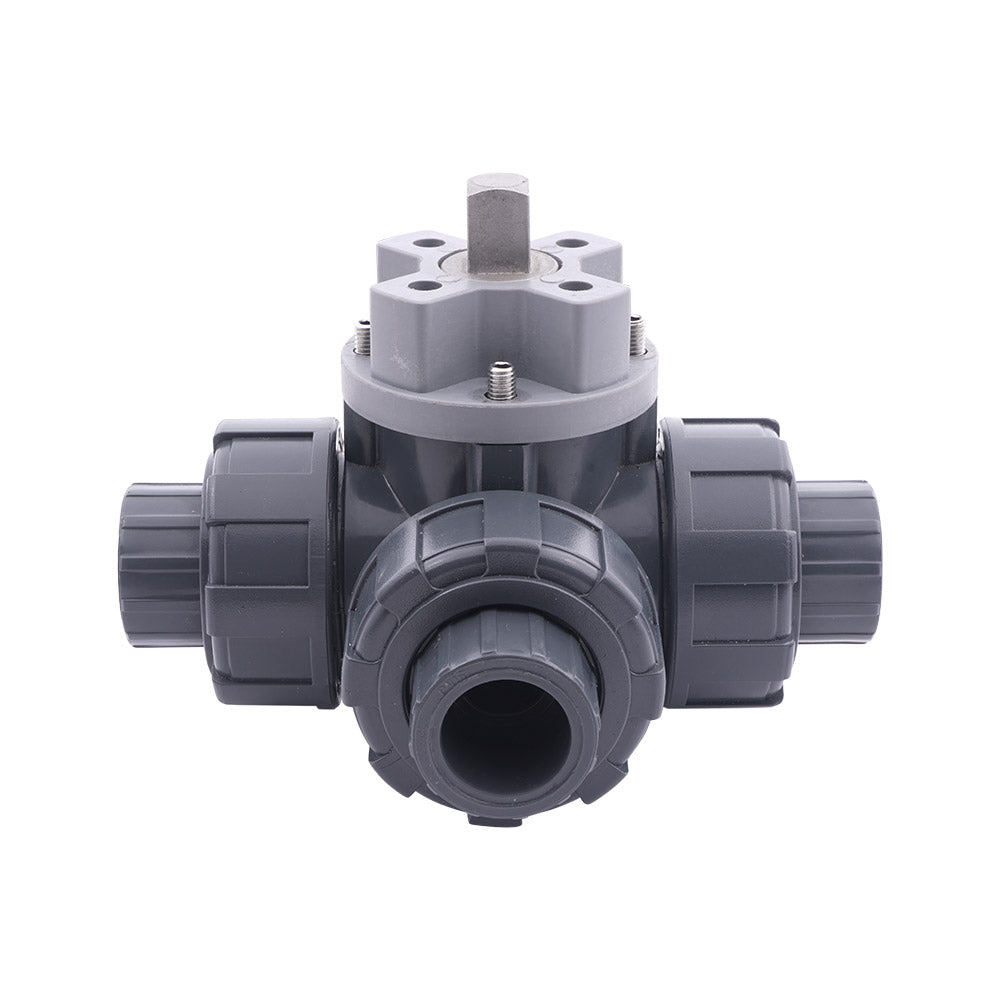

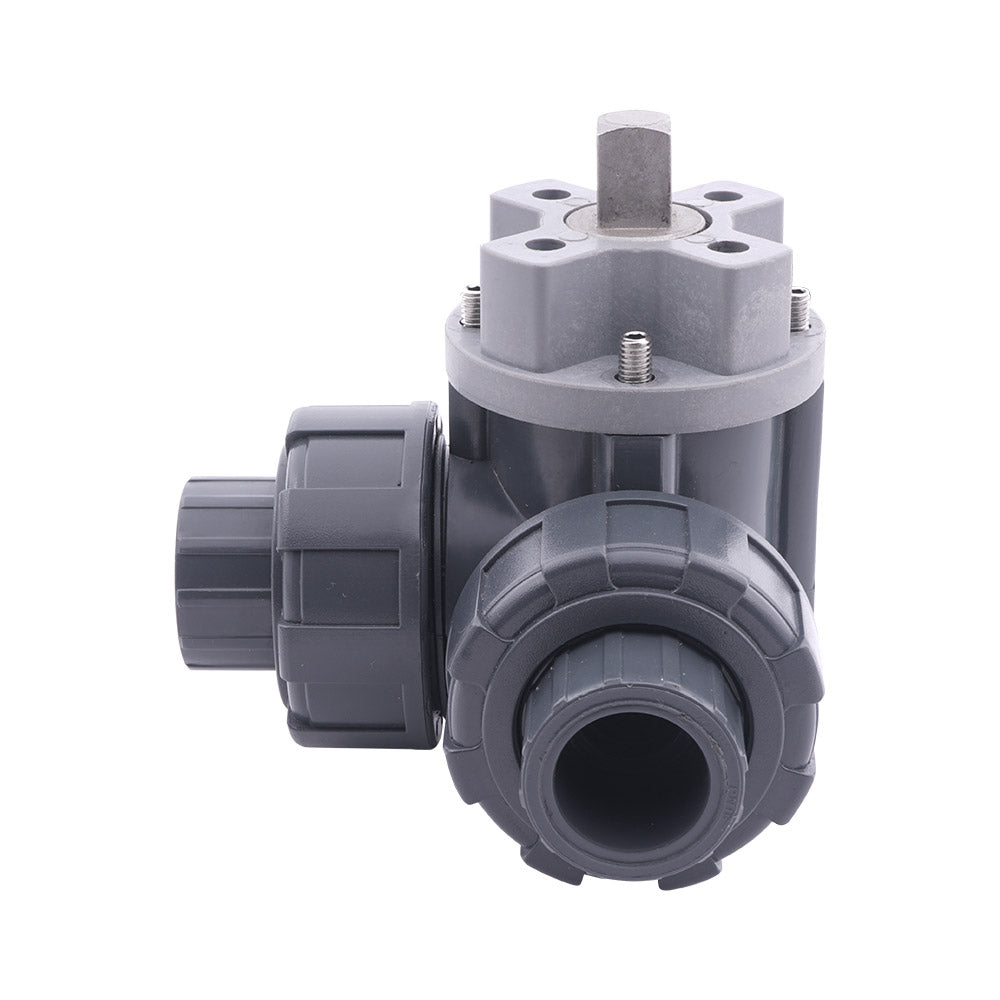

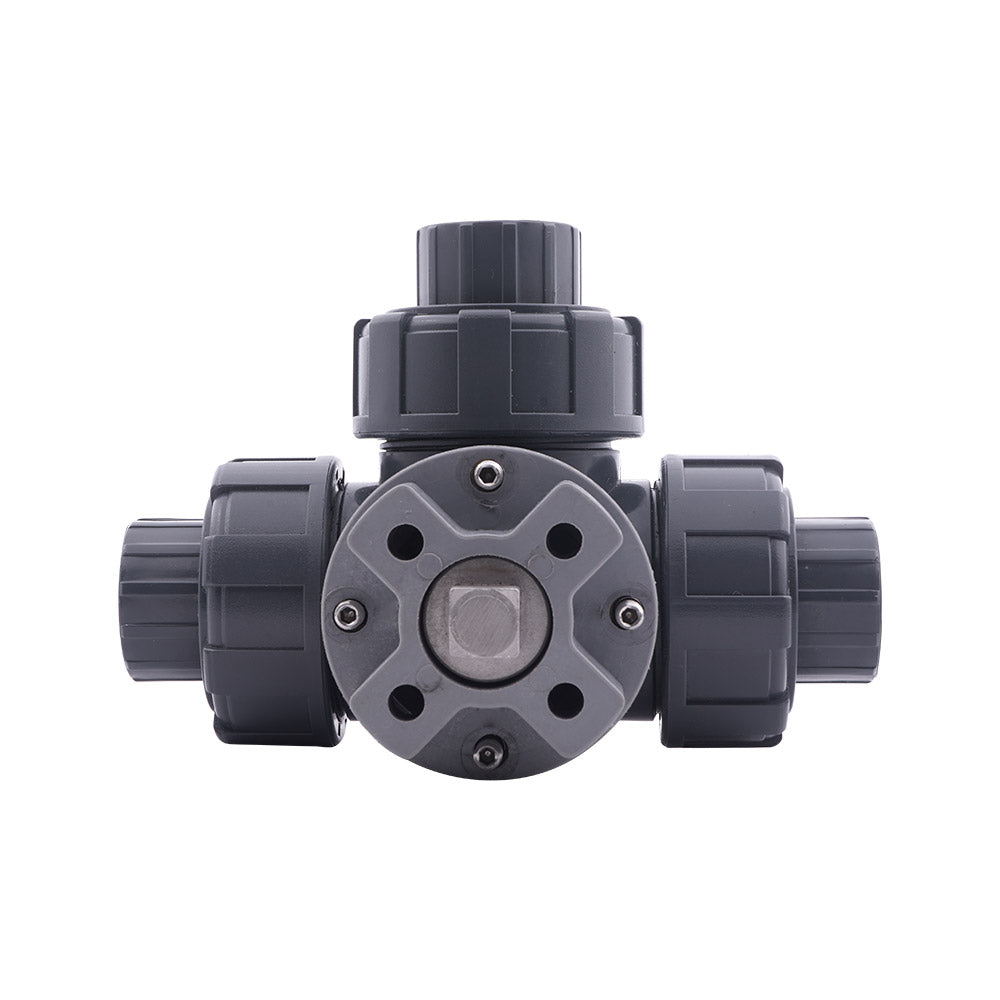

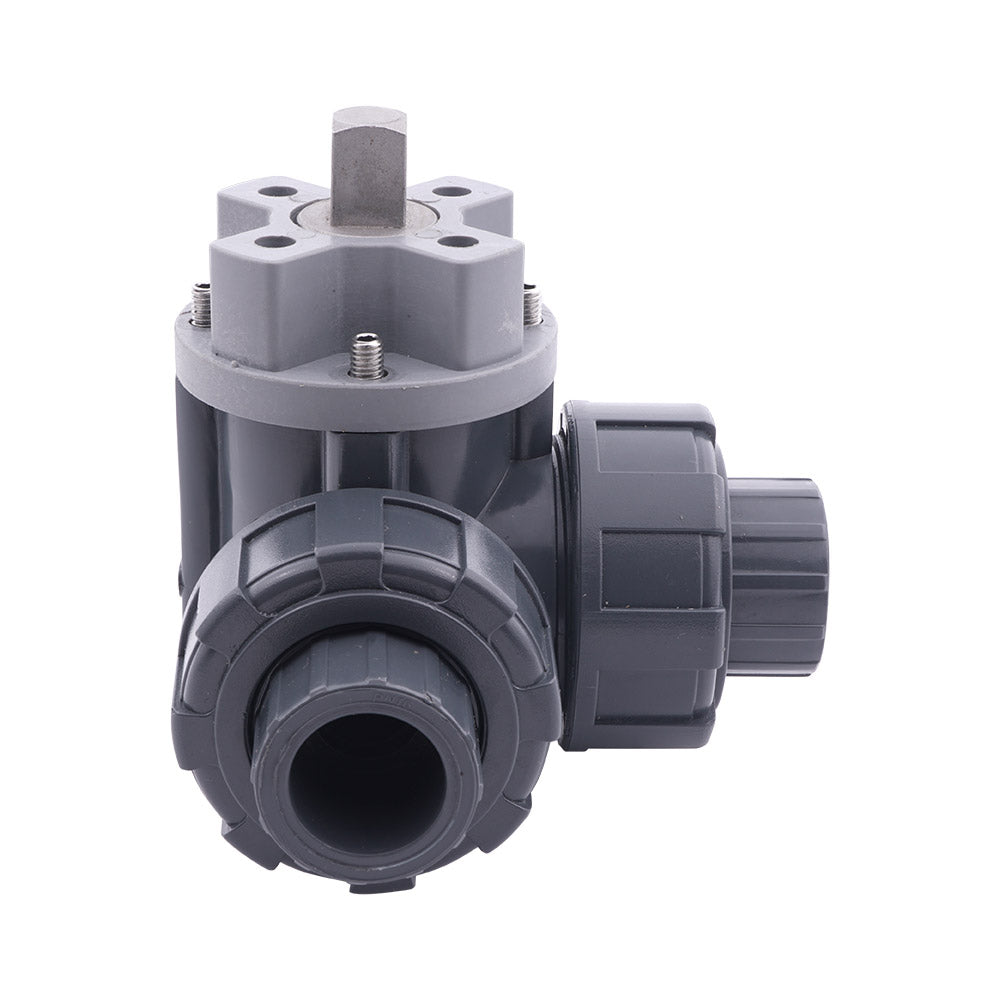

32mm Manchon A Coller Vanne A Bille PVC 3 Voies Perçage En T ISO-Top F03 10 bar PTFE/EPDM
Cette vanne a bille PVC 3 voies a perçage en T avec un alésage de 22 mm est conçue pour le contrôle de la direction d'écoulement. La vanne dispose de raccords manchon a coller de 32 mm avec un modele true union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient parfaitement aux eaux contaminées ou aux milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM sont adaptés aux solutions salines, aux acides et bases dilués, et aux solvants polaires tels que les alcools. Ils ne sont pas adaptés aux huiles, aux carburants ou aux hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les milieux spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de température de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 12 m3/h a une pression différentielle de 1 bar (Cv = 13,87 gpm). La valeur Kv exprime le débit d'eau en m3/h pour une chute de pression d'un bar. L'entrée de pression est possible sur les trois orifices. La vanne dispose d'une bride conforme a la norme ISO 5211 F03. Cela rend la vanne adaptée a l'actionnement électrique ou pneumatique. La vanne n'est pas équipée d'une poignée pour la commande manuelle.
- Prix normal
- €168,77
- Prix normal
- €140,64
Description
Cette vanne a bille PVC 3 voies a perçage en T avec un alésage de 22 mm est conçue pour le contrôle de la direction d'écoulement. La vanne dispose de raccords manchon a coller de 32 mm avec un modele true union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient parfaitement aux eaux contaminées ou aux milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM sont adaptés aux solutions salines, aux acides et bases dilués, et aux solvants polaires tels que les alcools. Ils ne sont pas adaptés aux huiles, aux carburants ou aux hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les milieux spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de température de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 12 m3/h a une pression différentielle de 1 bar (Cv = 13,87 gpm). La valeur Kv exprime le débit d'eau en m3/h pour une chute de pression d'un bar. L'entrée de pression est possible sur les trois orifices. La vanne dispose d'une bride conforme a la norme ISO 5211 F03. Cela rend la vanne adaptée a l'actionnement électrique ou pneumatique. La vanne n'est pas équipée d'une poignée pour la commande manuelle.
Avantages :
- Convient aux eaux contaminées ou aux milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines)
- Convient a l'actionnement électrique ou pneumatique grâce a la bride ISO-top F03
- La vanne a orifice en T possede un trou en forme de T dans la bille qui permet différentes fonctions de circuit
- Entrée de pression sur les trois orifices
Inconvénients :
- Non équipée d'une poignée pour la commande manuelle
Alésage et fonction de circuit
La bille possede un orifice en T. La rotation de la bille de 90 degrés permet de commuter entre deux circuits ou de connecter les trois conduites.
Dessin schématique de la fonction de circuit des vannes a perçage en T
