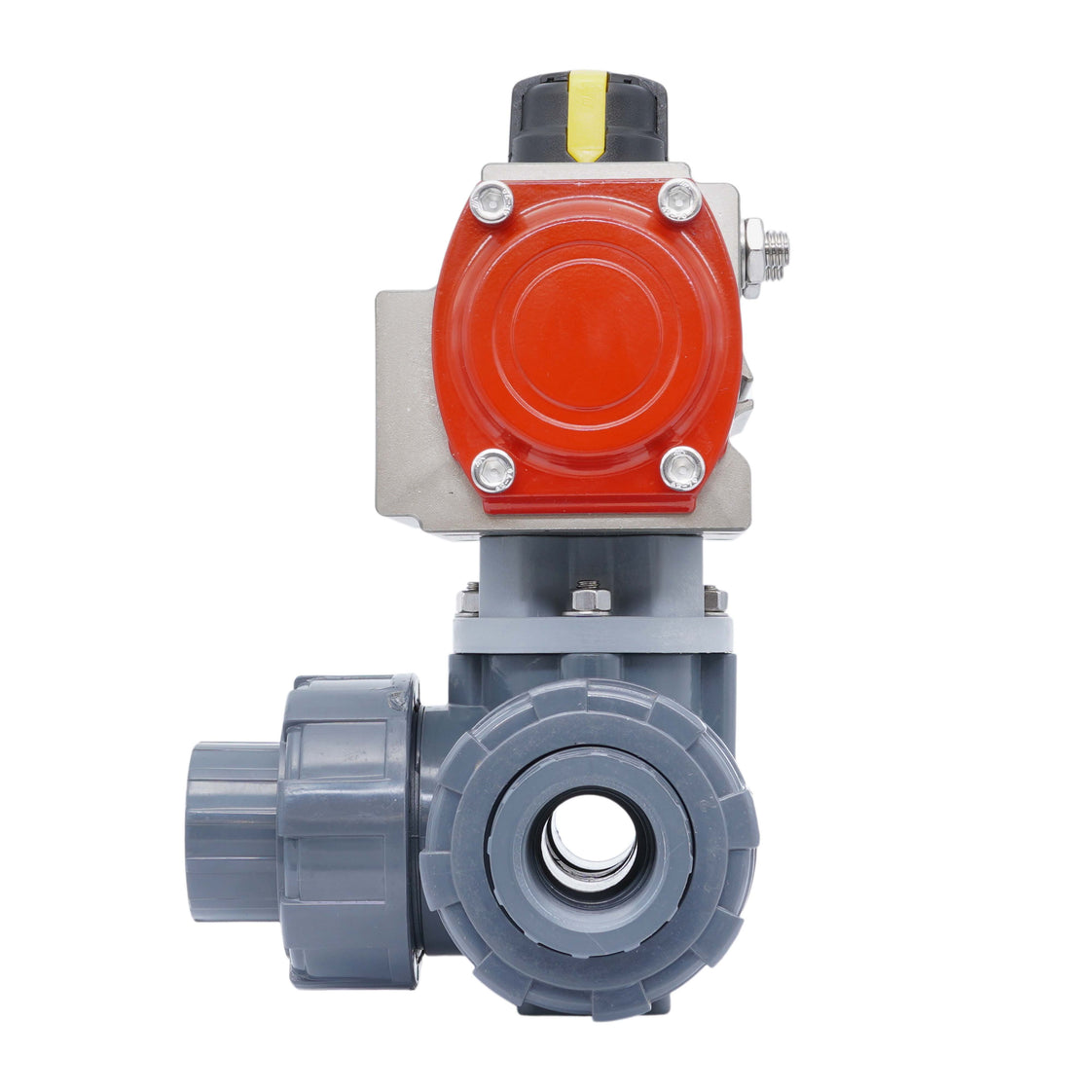

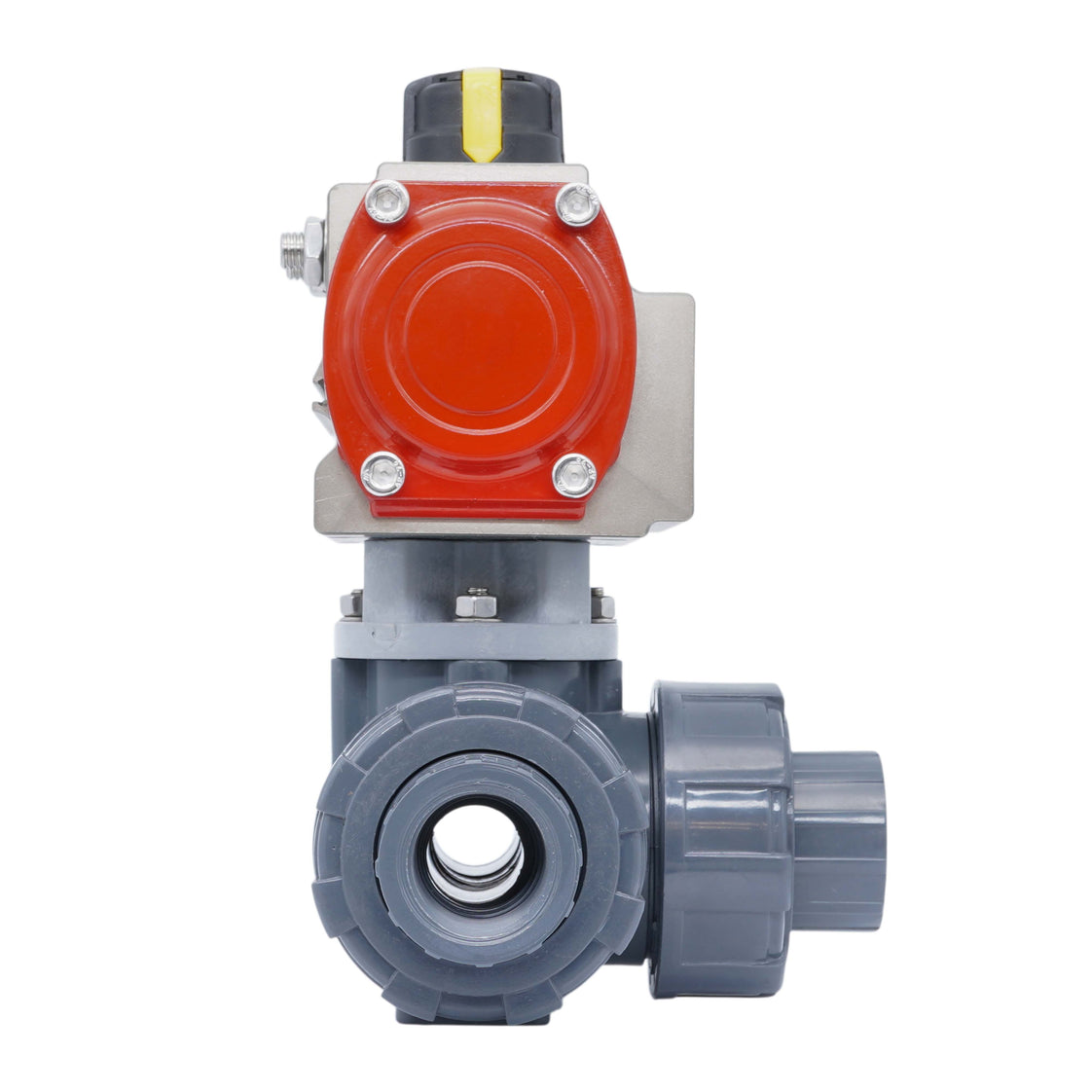

Vanne a bille pneumatique PVC 3 voies Manchon A Coller 32mm alésage en L fermeture par ressort

Cette vanne a bille 3 voies est a commande pneumatique avec un alésage de 22 mm. La vanne dispose de raccords manchon a coller de 32 mm avec un modele true union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient tres bien aux eaux contaminées ou aux médias corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM conviennent aux solutions salines, aux acides et bases dilués, et aux solvants polaires tels que les alcools. Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de températures de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 12 m³/h a une pression différentielle de 1 bar (Cv = 13,87 gpm). La valeur Kv exprime le débit d'eau en m³/h pour une chute de pression d'un bar.

L'actionneur dispose d'un mécanisme a crémaillere robuste, a fermeture par ressort, avec un corps en aluminium anodisé dur de 35 microns. La plage d'entrée pneumatique est de 3 a 8 bar (43 a 116 psi). De plus, il dispose d'une interface Namur 1/4 pouce pour les électrovannes et d'une interface 50 x 25 mm pour les boîtiers de fins de course VDI/VDE 3845. Livré non assemblé, comprenant la vanne a bille (V3KKM), l'actionneur (V3JKZ/PR03A) et les accessoires de montage.

Avantages :

• Montage direct d'une électrovanne Namur 1/4 pouce possible
• Un indicateur mécanique clair en haut indique la position de la vanne
• Ouverture/fermeture rapide
• Le simple effet conserve l'air comprimé et la vanne revient a la position initiale en cas de perte d'air ou de courant
• Peut etre équipé d'un boîtier de fin de course (VDI/VDE 3845 50 x 25 mm)
• Cout d'investissement initial inférieur a une version électrique

Inconvénients :

• Le simple effet donne moins de contrôle que les actionneurs double effet

Alésage et fonction de circuit

La bille a un orifice en L. La rotation de la bille de 90 degrés vous permet de basculer entre deux circuits.

Dessin schématique de la fonction de circuit des vannes a perçage en L

Vannes a bille PVC 3 voies Tameson

La série comprend des vannes a bille 3 voies fiables avec un orifice en L ou en T. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est conçue pour les eaux contaminées ou les médias corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). Elles ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). Convient pour des températures comprises entre 0 et 60°C (32°F et 140°F). Les vannes a bille ont une bride supérieure ISO 5211 (de F03 a max. F07) qui permet le montage d'un actionneur.

Actionneurs pneumatiques JP Fluid Control

Les actionneurs pneumatiques a crémaillere JP Fluid Control sont conçus pour actionner des vannes quart de tour telles que les vannes papillon et les vannes a bille, offrant des capacités tout ou rien et de modulation. Avec un boîtier en aluminium anodisé durable, ces actionneurs fournissent un couple allant jusqu'a 900 Nm (664 ft-lbf) avec une caractéristique de couple constant sur toute la plage de rotation. Conçus pour la précision et la longévité, ils ont une durée de vie de 500 000 cycles, assurant un contrôle de vanne fiable et sécurisé. Apres assemblage, chaque actionneur est soumis a des tests rigoureux sur un banc d'essai entierement automatisé, ce qui les rend adaptés a un large éventail d'applications industrielles.
