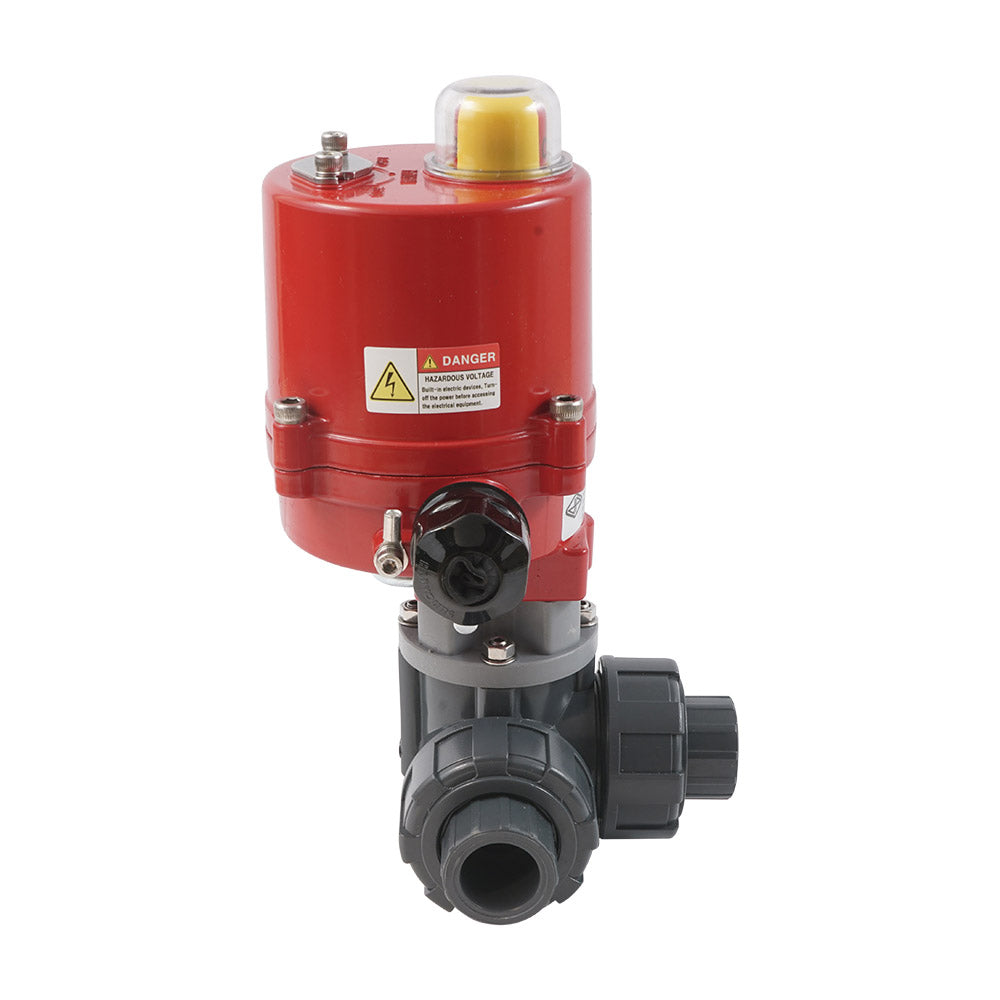

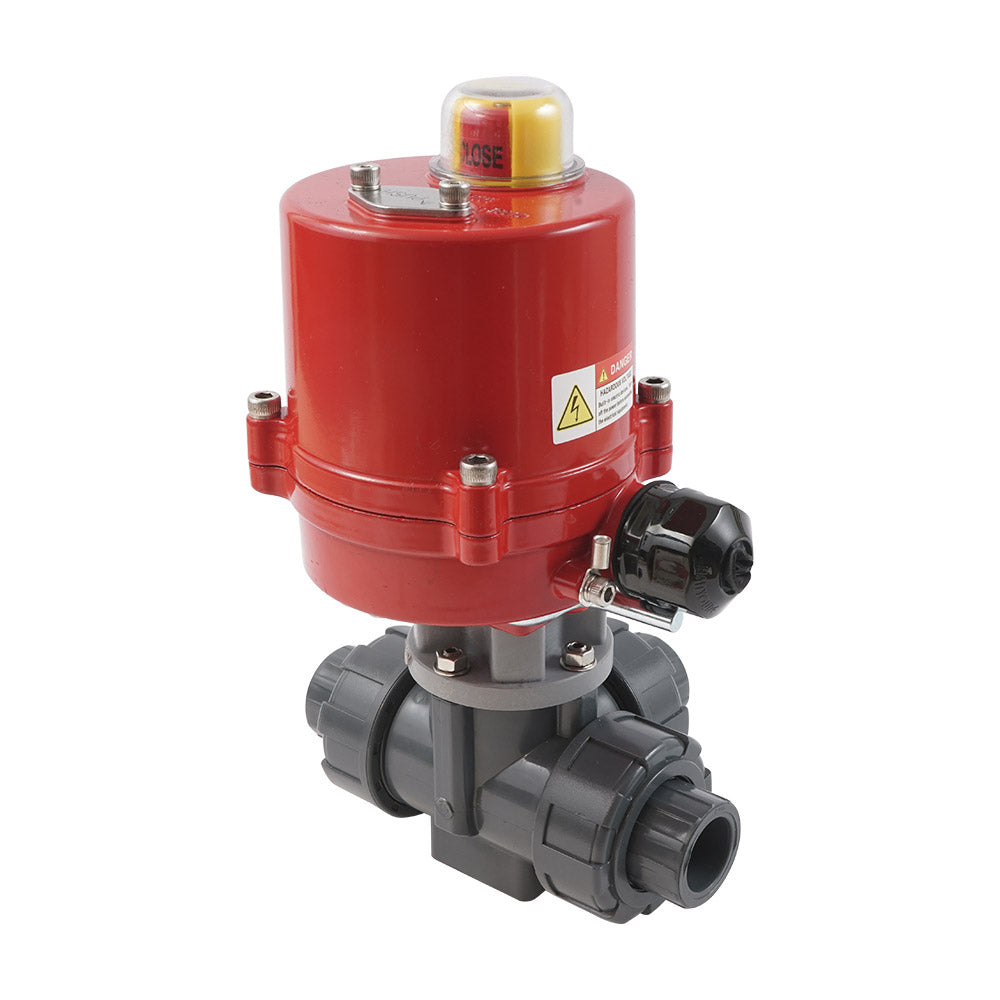

Vanne a bille électrique PVC 3 voies Manchon A Coller 32mm perçage en L 100-240 V CA PTFE/EPDM

Cette vanne a bille électrique PVC robuste et économe en énergie a 3 voies (perçage en L) de Tameson peut etre utilisée pour la régulation de débit avec de l'eau contaminée ou des fluides corrosifs, tels que des solutions chlorées (eau de mer ou piscines). La vanne dispose de raccords manchon a coller de 32 mm avec une conception true union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne a un alésage de 22 mm, avec une valeur Kv de 12 m³/h (Cv = 13,87 gpm). Kv exprime le débit d'eau en m³/h pour une chute de pression d'un bar. La vanne peut supporter une pression allant jusqu'a 10 bar a 20°C (145 psi a 68°F). Elle convient pour des températures de 0 a 60°C (32 a 140°F).

L'actionneur peut etre utilisé avec du courant alternatif (50/60Hz) de 100 volts jusqu'a 240 volts. L'actionneur consomme nominalement 0,1A et 0,2A au couple maximal. L'actionneur dispose d'un boîtier en aluminium robuste (IP67, a condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne effectue une rotation de 0 a 90 degrés en 8 secondes. L'actionneur est équipé de deux fins de course supplémentaires pour le retour de position. Les fins de course sont positionnés a 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut etre ajustée par l'utilisateur. Un indicateur de position mécanique sur le dessus de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle de secours. Livré non assemblé, comprenant la vanne a bille (V3KKM), l'actionneur (AG-040-A) et les accessoires de montage.

Avantages :

• Temps de commutation de seulement 8 secondes
• Boîtier d'actionneur IP67 robuste
• Compatible avec des alimentations de 100 a 240V CA
• Deux fins de course supplémentaires pour le retour de position
• Commande manuelle de secours
• Indicateur de position visuel clair

Alésage et fonction de circuit

La bille possede un orifice en L. En faisant pivoter la bille de 90 degrés, vous pouvez basculer entre deux circuits.

Schéma de la fonction de circuit des vannes a perçage en L

Schéma de câblage électrique

L'actionneur peut etre utilisé avec du courant alternatif (50/60Hz) de 100 volts jusqu'a 240 volts. L'actionneur consomme nominalement 0,1A et 0,2A au couple maximal. Pour connecter un câble a l'actionneur, le couvercle doit etre retiré avec quatre boulons. Le systeme fonctionne avec une commande 3 points. Les bornes 1 et 2 sont connectées en permanence a l'alimentation électrique. Les bornes 3 et 4 sont utilisées pour fermer ou ouvrir la vanne. Le signal (phase/neutre) aux bornes 3 et 4 doit etre le meme qu'a la borne 2. Ne connectez jamais 3 et 4 simultanément pour éviter les courts-circuits et les dommages. L'actionneur dispose de deux fins de course internes qui coupent l'alimentation du moteur aux positions finales (0° et 90°), de sorte qu'aucune énergie n'est consommée lorsque la vanne est entierement ouverte ou fermée. Ces interrupteurs sont réglés en usine et ne peuvent pas etre ajustés par l'utilisateur. De plus, il y a deux interrupteurs auxiliaires pour le retour de position externe (par ex. vers un automate ou un voyant lumineux). La position angulaire des interrupteurs auxiliaires peut etre ajustée par l'utilisateur - les interrupteurs de coupure moteur ne peuvent pas l'etre. Connectez toujours la mise a la terre et n'utilisez pas les tuyaux comme masse.

Schéma de câblage électrique de l'actionneur AG-040-A.

Assemblage

Assurez-vous que la position de la bille et de l'actionneur est correctement réglée avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour relier l'actionneur a l'axe de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour connecter la vanne a votre tuyauterie existante.

Remarque : Ce produit est livré en pieces séparées, mais avec les accessoires de montage requis.
