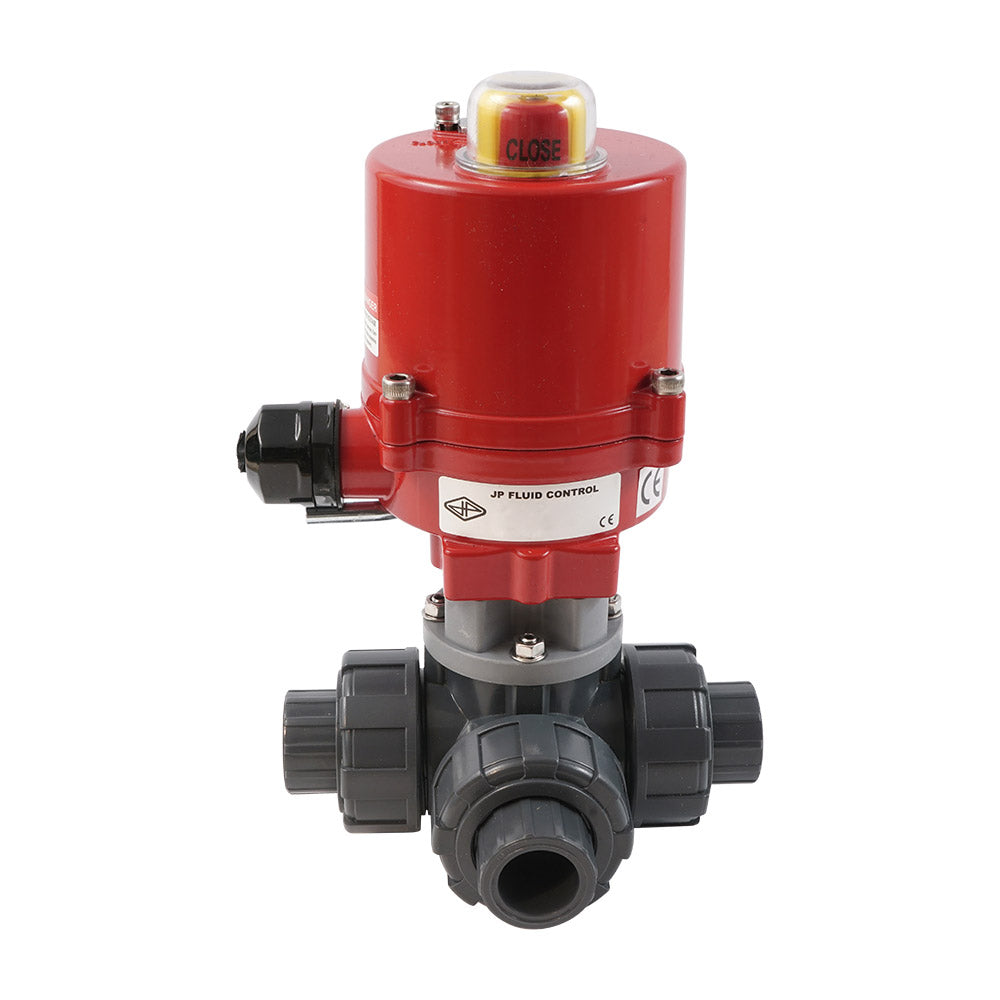

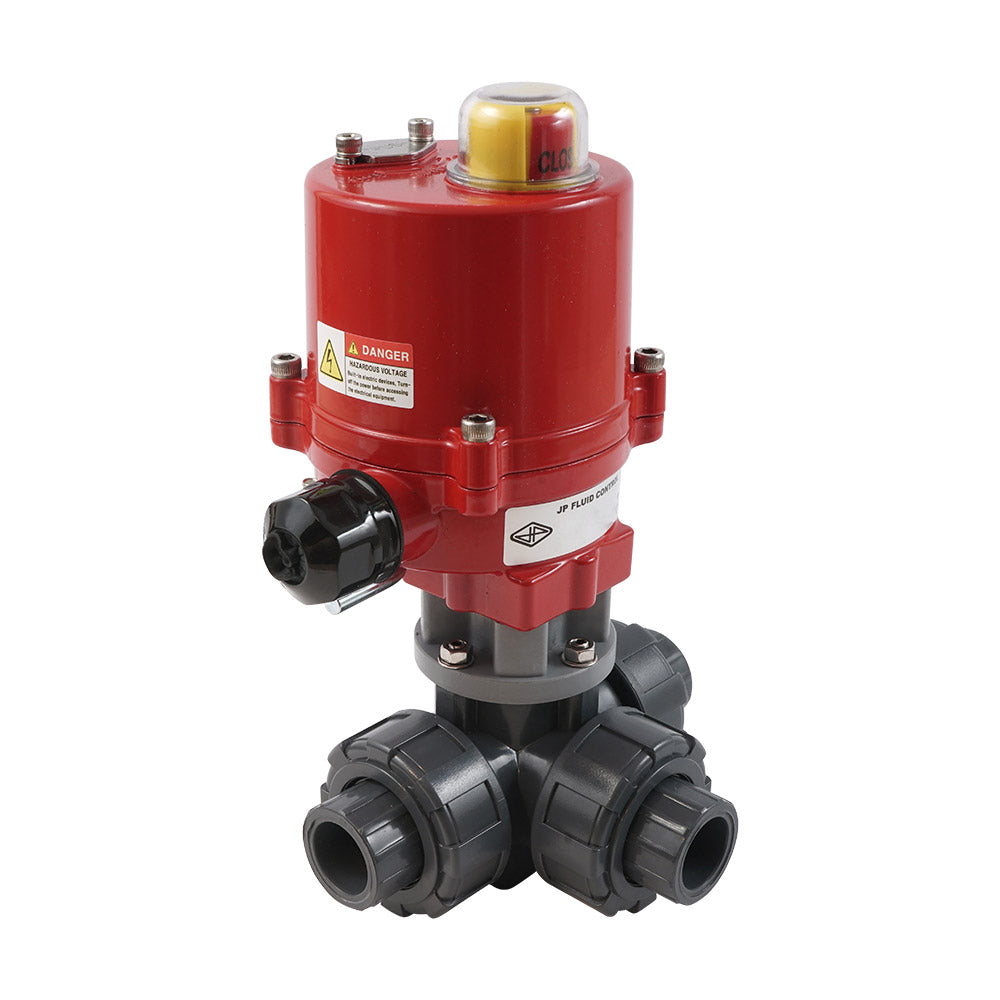

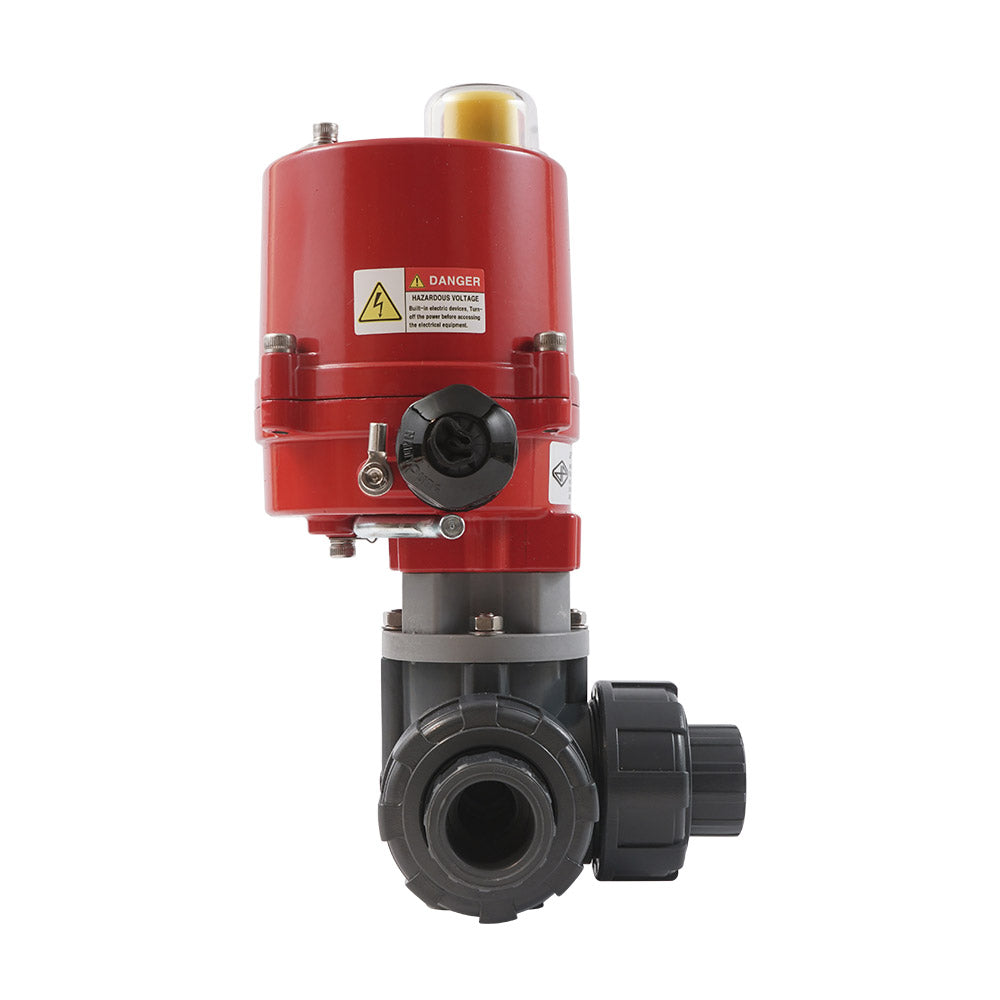

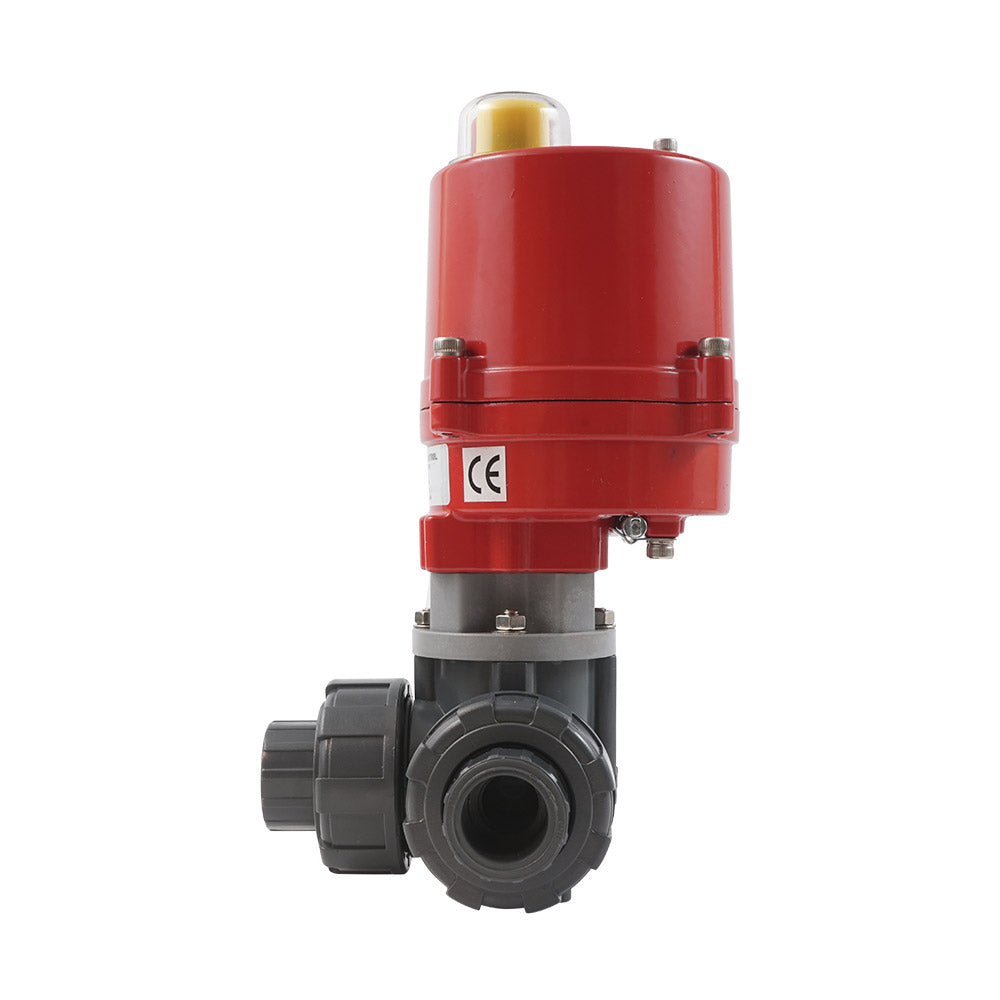

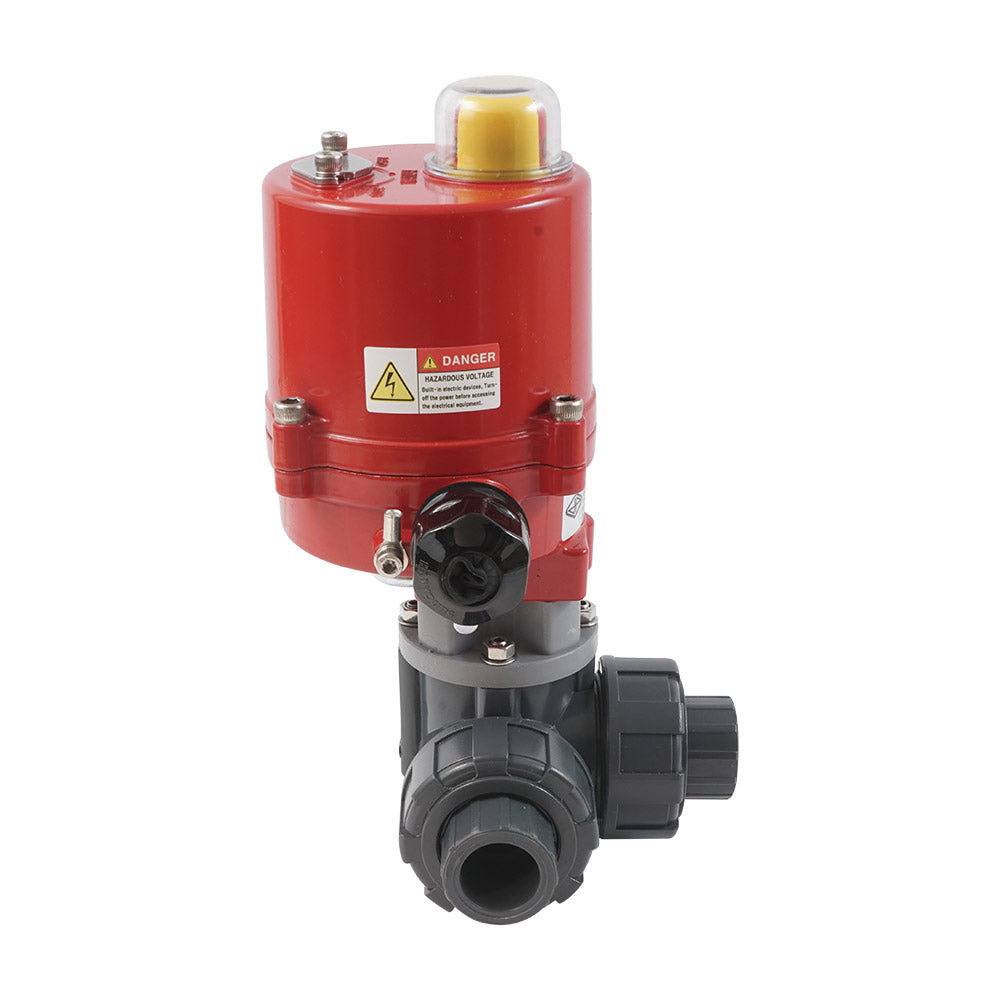

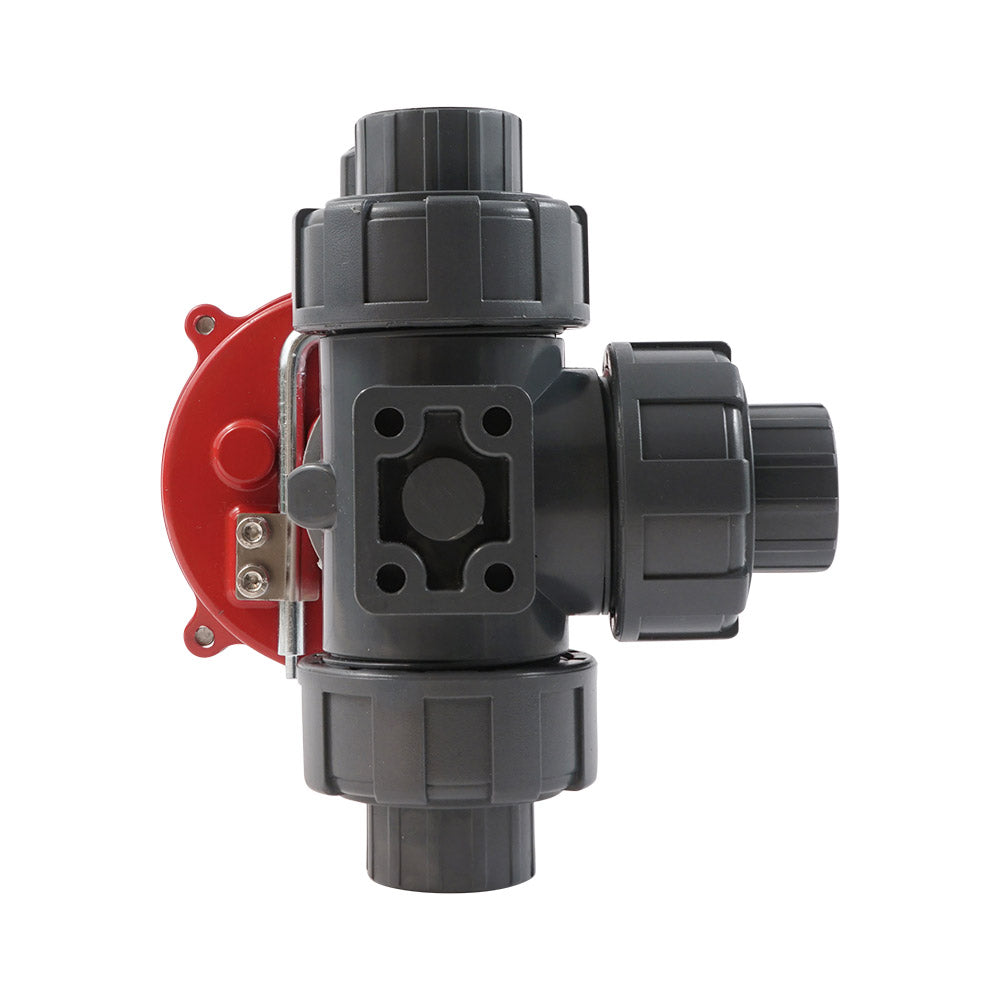

Manchon à coller 20mm Perçage en T Vanne à bille électrique PVC 3 voies 24 V AC/DC PTFE/EPDM

Cette vanne à bille électrique robuste et économe en énergie de 3 voies (perçage en T) en PVC de Tameson peut être utilisée pour le contrôle de débit avec de l'eau contaminée ou des milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). La vanne possède des ports à manchon à coller de 20 mm avec une conception à raccord double union. Le corps de la vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne a un alésage de 18 mm, avec une valeur Kv de 7 m³/h (Cv = 8,09 gpm). Kv exprime le débit d'eau en m³/h pour une perte de pression d'un bar. La vanne peut supporter une pression allant jusqu'à 10 bars à 20°C (145 psi à 68°F). Elle convient pour des températures de 0 à 60°C (32 à 140°F).

L'actionneur convient aussi bien pour le 24 volts CC (courant continu) que pour le 24 volts CA 50/60Hz (courant alternatif). Grâce à des commutateurs sur le circuit imprimé, l'actionneur peut être réglé pour CA ou CC. Le réglage par défaut en usine est le courant continu (CC). L'actionneur possède un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne tourne de 0 à 90 degrés en 8 secondes. L'actionneur est équipé de deux interrupteurs de fin de course supplémentaires pour le retour d'information de position. Les interrupteurs de fin de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des commutateurs peut être ajustée par l'utilisateur. Un indicateur de position mécanique sur le dessus de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle auxiliaire. Livré non assemblé, incluant la vanne à bille (V3KJM), l'actionneur (AG-040-B) et les accessoires de montage.

Avantages :

• Temps de commutation seulement 8 secondes
• Boîtier d'actionneur robuste IP67
• 24V CA et CC possibles (réglage par interrupteur)
• Deux interrupteurs de fin de course supplémentaires pour retour d'information de position
• Commande manuelle auxiliaire
• Indicateur de position visuel clair

Alésage et fonction de circuit

La bille a un port en T. En tournant la bille de 90 degrés, vous pouvez basculer entre deux circuits ou connecter les trois tuyaux.

Schéma de la fonction de circuit des vannes à perçage en T

Schéma de câblage électrique

L'actionneur fonctionne avec 24 volts CC et 24 volts CA (50/60Hz). Sur le circuit imprimé se trouvent deux petits interrupteurs pour régler l'actionneur sur CA ou CC. Le réglage par défaut est CC. L'actionneur consomme 0,2A en nominal et 1,2A au couple maximal. L'actionneur dispose d'une commande à 3 points. Les bornes 1 et 2 sont connectées en permanence à l'alimentation électrique. Les bornes 3 et 4 sont destinées aux signaux de commande. La connexion de l'un de ces fils de commande ferme ou ouvre la vanne. Ne connectez jamais les bornes 3 et 4 en même temps pour éviter les courts-circuits et les dommages. L'actionneur possède deux interrupteurs de fin de course internes qui coupent l'alimentation du moteur aux positions d'extrémité (0° et 90°, ainsi aucune énergie n'est consommée lorsque la vanne est complètement ouverte ou complètement fermée. Ces commutateurs sont réglés en usine et ne sont pas réglables par l'utilisateur. De plus, il existe deux commutateurs auxiliaires pour le retour d'information de position externe (par exemple vers un automate ou un voyant lumineux). La position angulaire des commutateurs auxiliaires peut être ajustée par l'utilisateur ; les commutateurs de coupure moteur ne le peuvent pas. Connectez toujours la terre et n'utilisez pas les tuyaux comme mise à la terre.

Schéma de câblage électrique de l'actionneur AG-040-B. Avant d'utiliser le courant alternatif, les interrupteurs sur le circuit imprimé doivent d'abord être réglés.

Assemblage

Assurez-vous que la position de la bille et de l'actionneur sont correctement réglées avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à la tige de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour connecter la vanne à votre tuyauterie existante.

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
