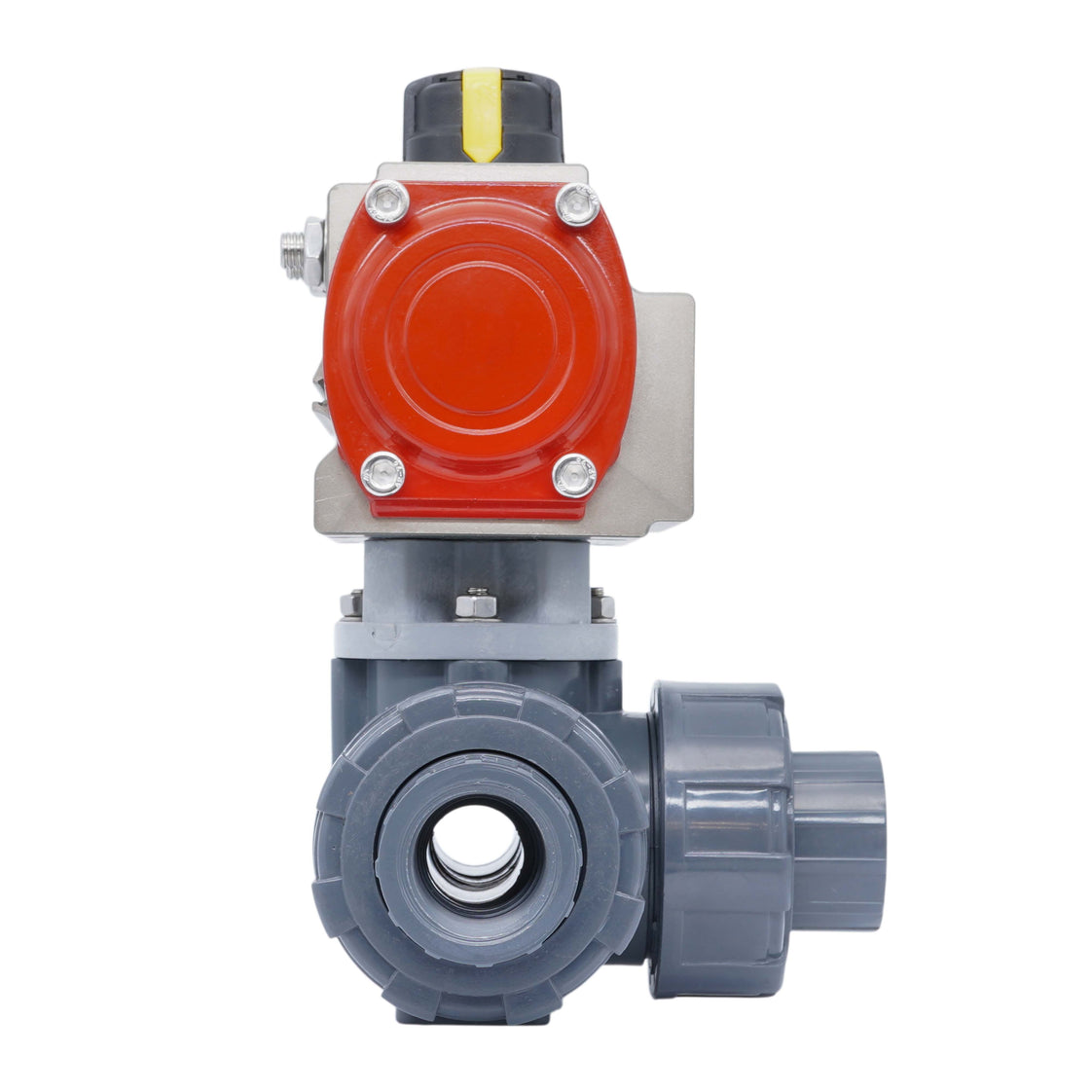

25mm Manchon A Coller Vanne A Bille PVC pneumatique 3 Voies Perçage En L double effet

Cette vanne a bille 3 voies est actionnée pneumatiquement, avec un alésage de 18 mm. La vanne dispose de raccords manchon a coller de 25 mm avec une conception true union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient tres bien a l'eau contaminée ou aux médias corrosifs, tels que les solutions chlorées (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM conviennent aux solutions salines, aux acides et bases dilués, et aux solvants polaires tels que les alcools. Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés - consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de température de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 7 m³/h a une pression différentielle de 1 bar (Cv = 8,09 gpm). La valeur Kv exprime le débit d'eau en m³/h pour une perte de charge d'un bar.

L'actionneur dispose d'un mécanisme robuste a double effet a crémaillere avec un corps en aluminium anodisé dur a 35 microns. La plage d'entrée pneumatique est de 3 a 8 bar (43 a 116 psi). De plus, il dispose d'une interface Namur 1/4 pouce pour les électrovannes et d'une interface 50 x 25 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, comprenant la vanne a bille (V3KKK), l'actionneur (V3JKP/PR03D) et les accessoires de montage.

Avantages :

• Montage direct d'une électrovanne Namur 1/4 possible
• Un indicateur mécanique clair en haut montre la position de la vanne
• Ouverture/fermeture rapide
• Le double effet permet un meilleur contrôle que les actionneurs simple effet
• Peut etre équipé d'un boîtier de fin de course (VDI/VDE 3845 50 x 25 mm)
• Cout d'investissement initial inférieur a une version électrique

Inconvénients :

• Le double effet consomme plus d'air comprimé que les actionneurs simple effet

Alésage et fonction de circuit

La bille dispose d'un port en L. En faisant pivoter la bille de 90 degrés, vous pouvez basculer entre deux circuits.

Dessin schématique de la fonction de circuit des vannes a perçage en L

Vannes a bille PVC 3 voies Tameson

La série comprend des vannes a bille 3 voies fiables avec port en L ou en T. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est conçue pour l'eau contaminée ou les médias corrosifs, tels que les solutions chlorées (eau de mer ou piscines). Elles ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés - consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). Adaptée aux températures entre 0 et 60°C (32°F et 140°F). Les vannes a bille disposent d'une bride supérieure ISO 5211 (de F03 a max. F07) permettant le montage d'un actionneur.

Actionneurs pneumatiques JP Fluid Control

Les actionneurs pneumatiques a crémaillere JP Fluid Control sont conçus pour actionner les vannes quart de tour telles que les vannes papillon et a bille, offrant des capacités de marche/arret et de modulation. Dotés d'un boîtier en aluminium anodisé durable, ces actionneurs fournissent un couple allant jusqu'a 900 Nm (664 ft-lbf) avec une caractéristique de couple constante sur toute la plage de rotation. Conçus pour la précision et la longévité, ils ont une durée de vie de 500 000 cycles, garantissant un contrôle de vanne fiable et sécurisé. Apres assemblage, chaque actionneur subit des tests rigoureux sur un banc d'essai entierement automatisé, les rendant adaptés a un large éventail d'applications industrielles.
