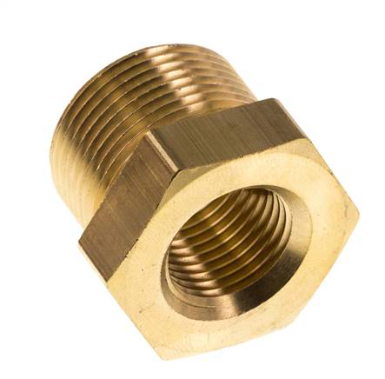

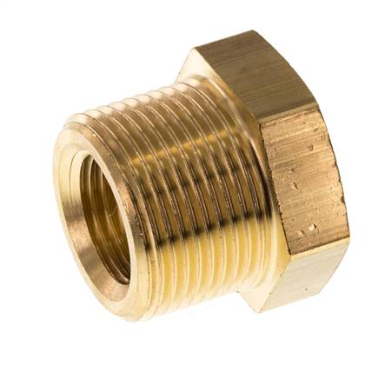

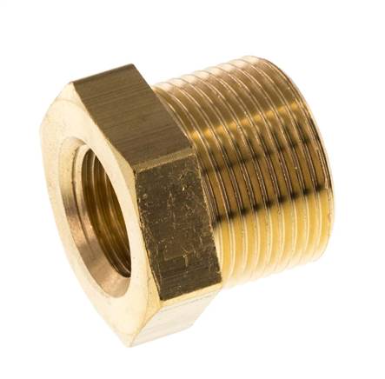

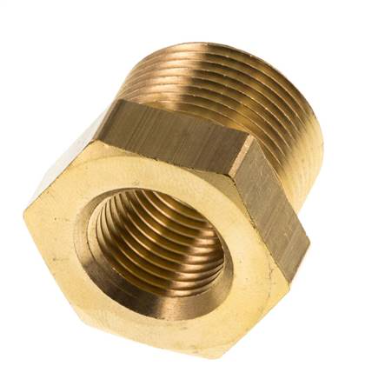

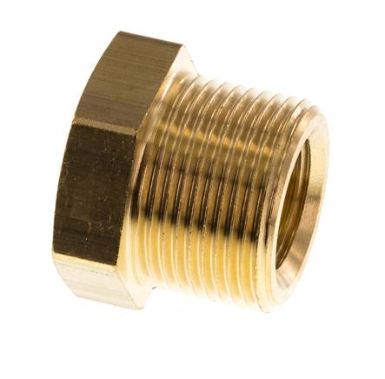

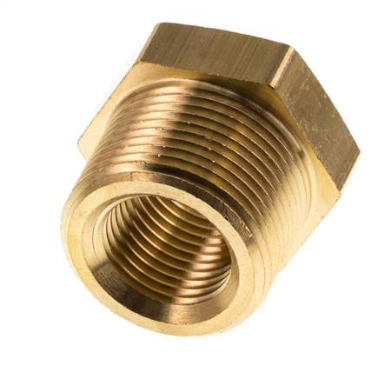

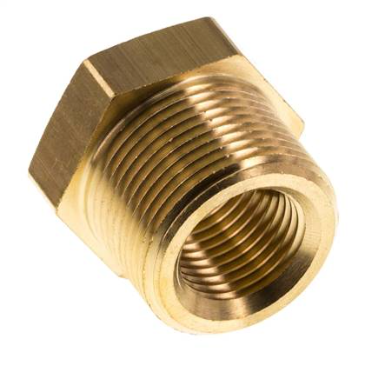

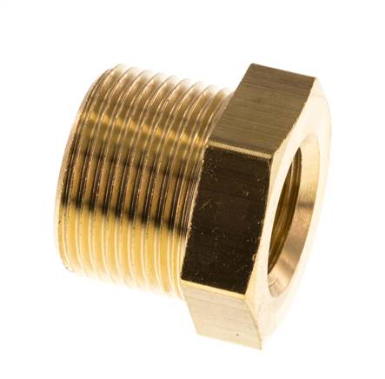

Mamelon réducteur en laiton M24x1.5 mâle x M16x1.5 femelle 16bar (232psi)

Filetages métriques à pas fin : M24x1.5 mâle et M16x1.5 femelle. Utilisez ce mamelon réducteur en laiton pour raccorder un raccord ou une conduite M16x1.5 à un orifice M24x1.5 plus grand. La pression maximale est de 16 bar (232 psi) à 20 °C (68 °F).

Mesurez le diamètre et le pas des filetages correspondants avant de commander. Ces filetages à pas fin ne sont pas compatibles avec les filetages M24 à pas standard (pas de 3 mm) ni M16 à pas standard (pas de 2 mm). Les filetages métriques sont cylindriques et n'assurent pas l'étanchéité sur les flancs du filetage ; le raccordement nécessite donc un joint séparé adapté au fluide.

Le corps droit monobloc a une ouverture de clé de 27 mm et une longueur de tête de 8 mm. Le laiton convient aux fluides neutres et non corrosifs. Pour d'autres fluides, vérifiez la compatibilité du laiton avec le fluide avant l'installation.

Avantages :

• Filetages métriques à pas fin M24x1.5 mâle et M16x1.5 femelle
• Pression max. 16 bar (232 psi) à 20 °C (68 °F)
• Corps monobloc en laiton, ouverture de clé de 27 mm

Inconvénients :

• Corps en laiton, uniquement pour fluides neutres et non corrosifs
• Les filetages cylindriques n'assurent pas l'étanchéité ; un joint séparé est nécessaire

Série :

La série S-6HBJ comprend des mamelons réducteurs droits en laiton avec un filetage mâle métrique à pas fin et un filetage femelle métrique à pas fin plus petit. La gamme comprend M14x1.5 vers M10x1, M18x1.5 vers M14x1.5 et M24x1.5 vers M16x1.5. Chaque raccord est une pièce monobloc en laiton. La pression maximale est de 16 bar (232 psi) à 20 °C (68 °F). Le laiton convient aux fluides neutres et non corrosifs.
