M10x1.25 Chape tige acier ISO-8140 CIL-25-32mm MCQV/MCQI2/MCMI/MCMA

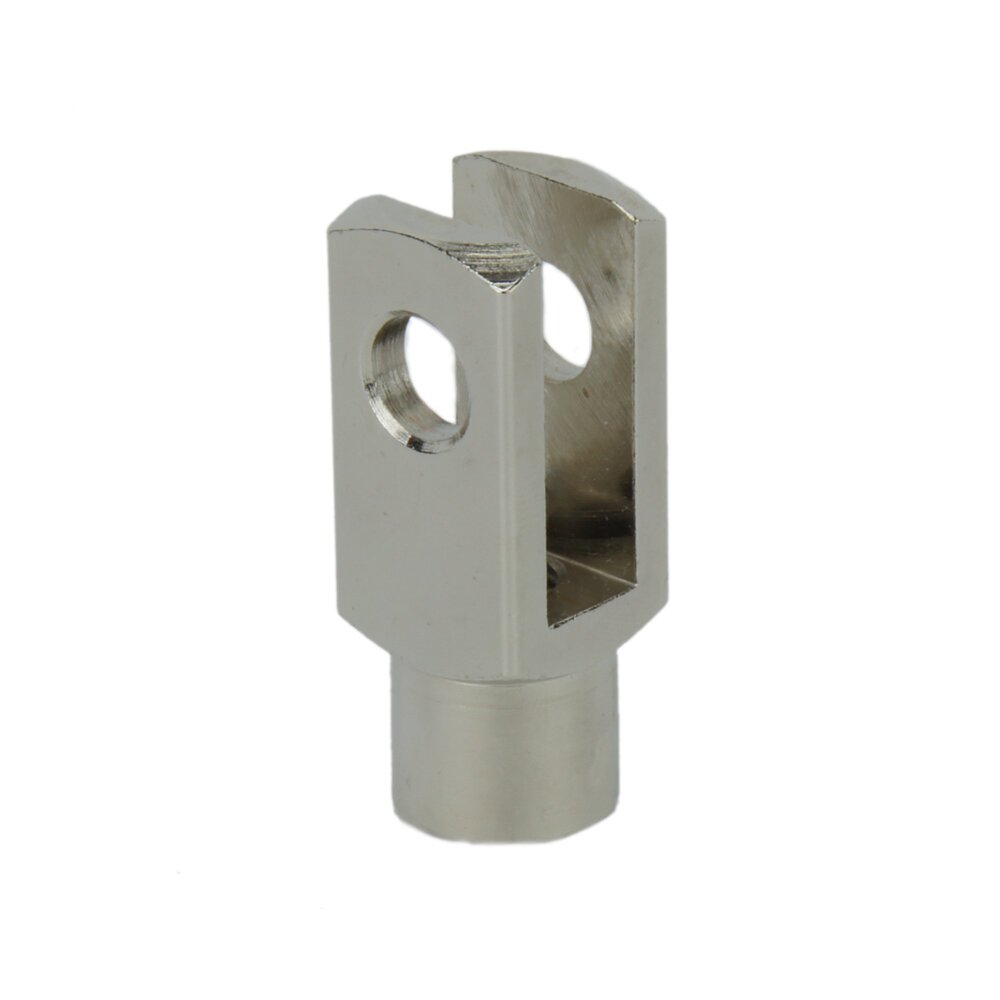

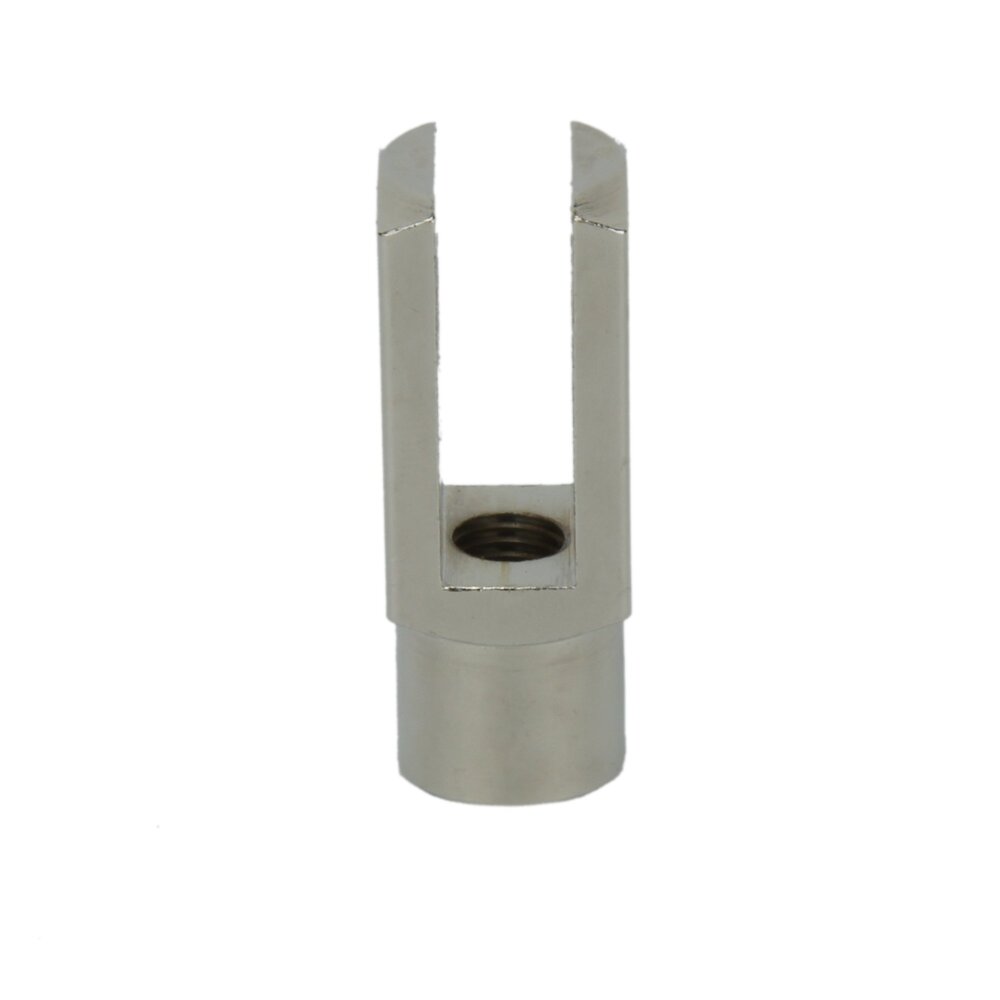

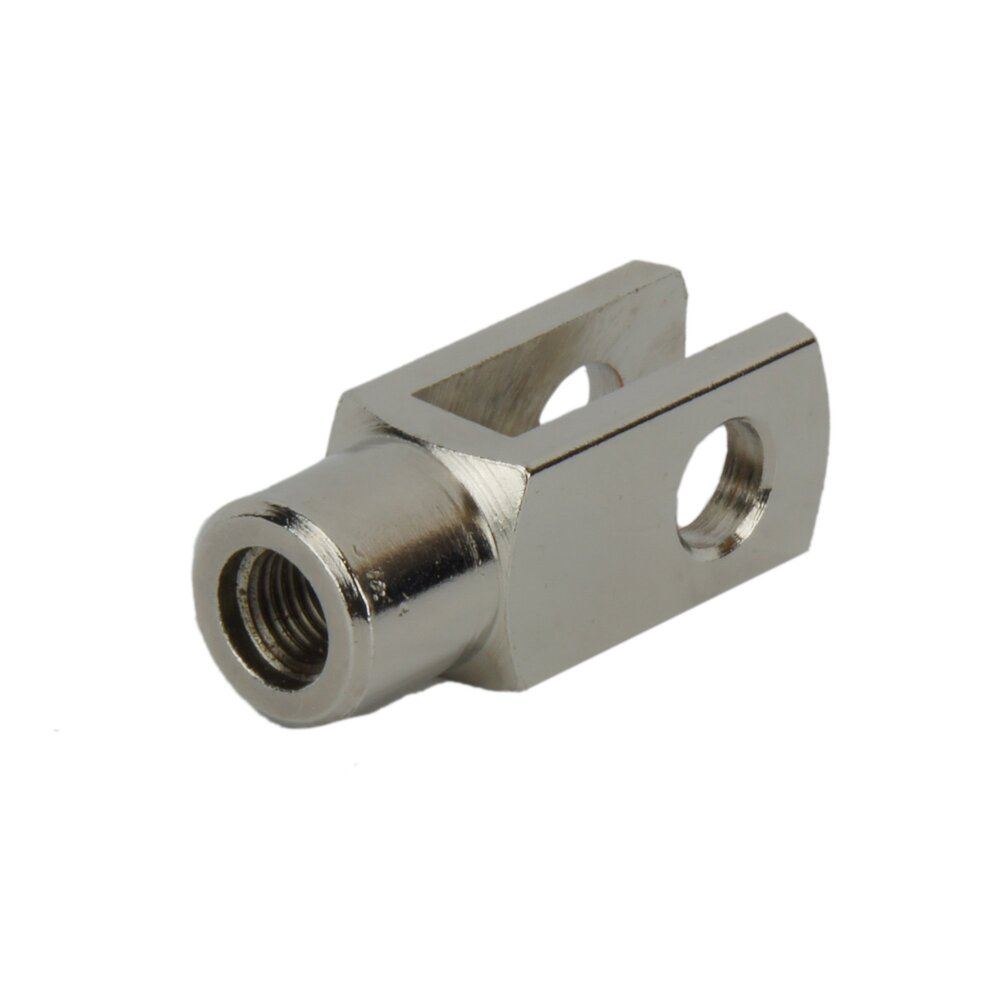

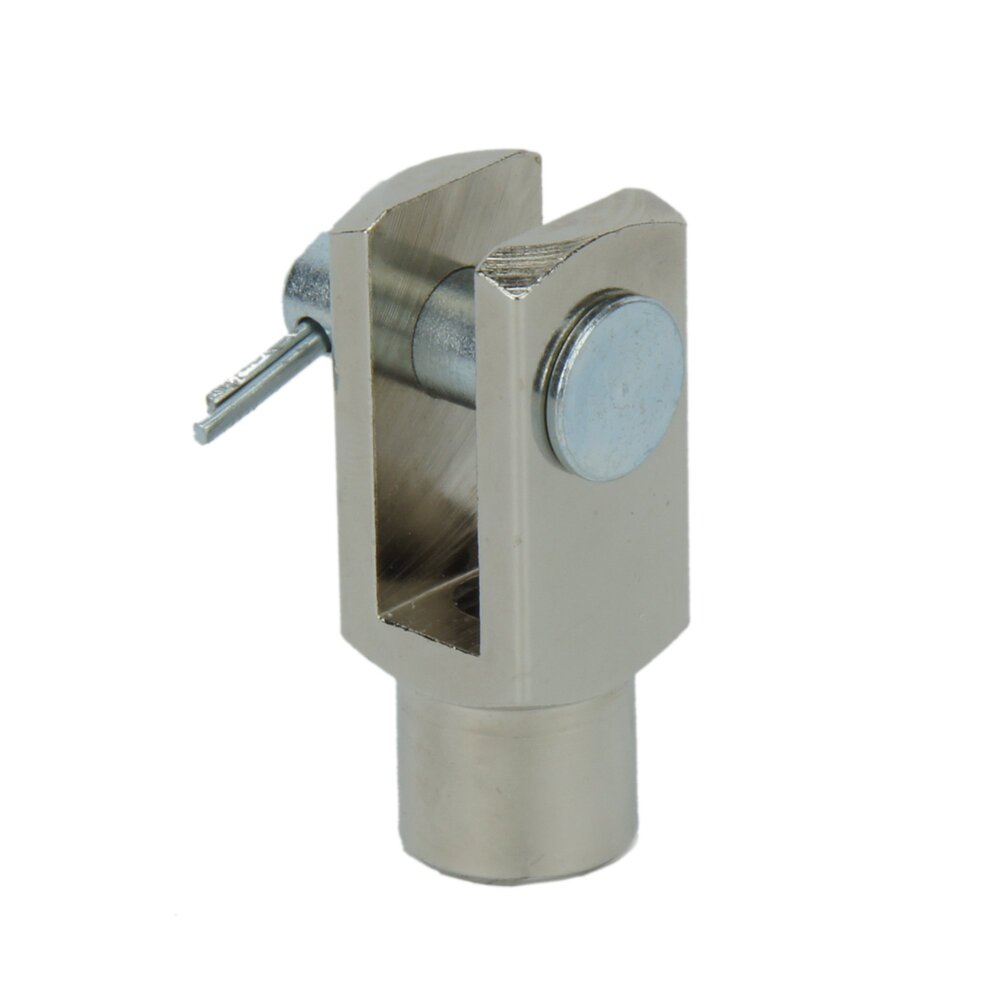

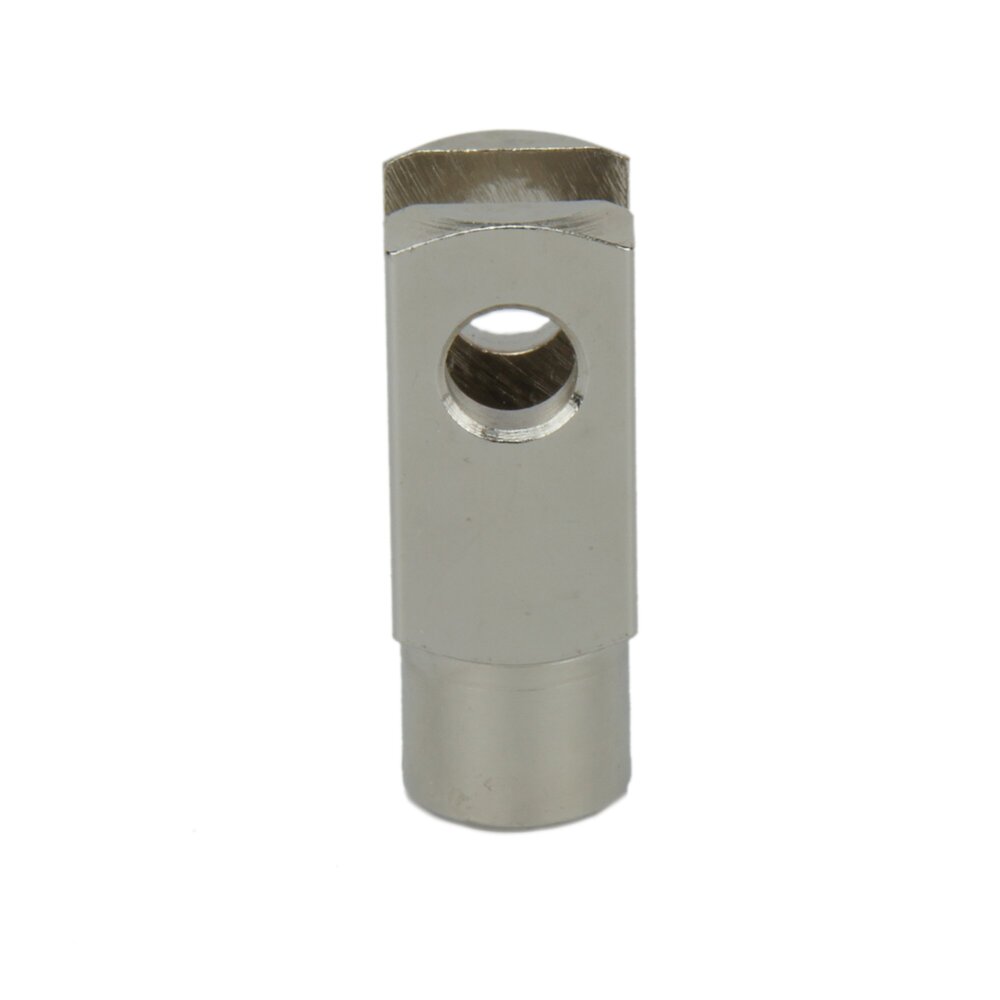

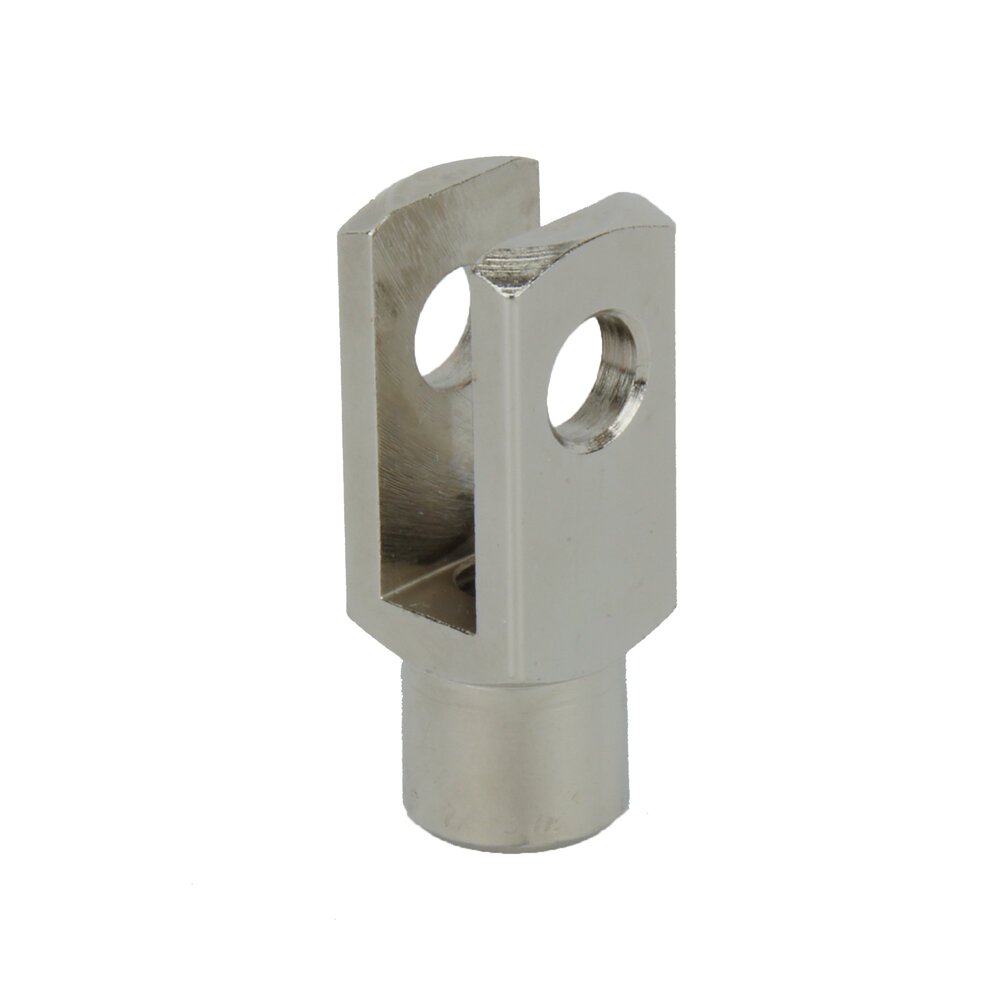

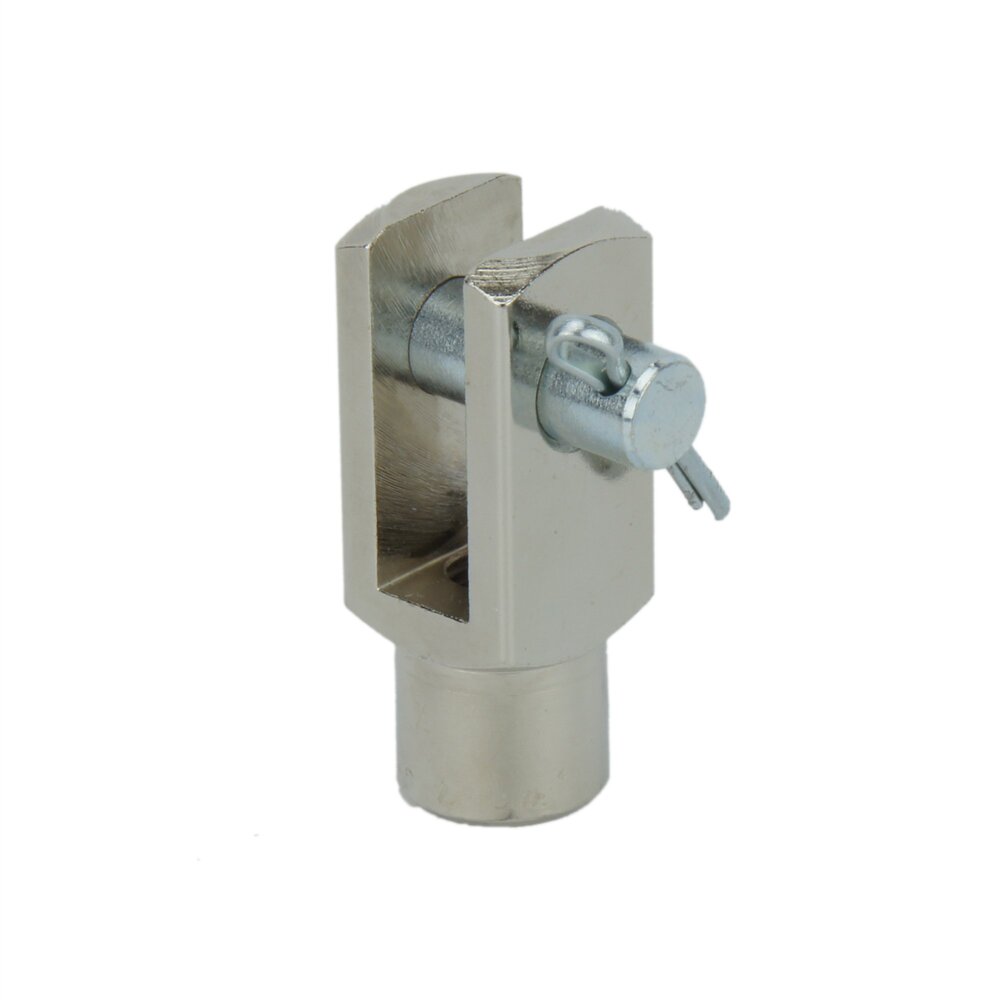

Cette chape en acier avec filetage femelle M10x1,25 est utilisée pour le montage de vérins pneumatiques. Se monte à l'extrémité de la tige du piston avec le filetage mâle correspondant. Conception conforme à la norme ISO 8140. I.a. compatible avec les cylindres suivants : 25 mm (ISO 6432), 32 mm (ISO 15552), 32, 40 mm (ISO 21287). Y compris goupille de 10 mm et goupille fendue et goupille fendue. Il comporte deux trous alignés dans la fourche. Il est généralement relié à un œil sphérique situé entre les fourches à l'aide d'une goupille. Il est conçu pour des trajectoires linéaires ou en arc de cercle et peut être utilisé pour des applications de poussée ou de traction.
- Prix normal
- €12.96
- Prix normal
- €10.80
Description
Cette chape en acier avec filetage femelle M10x1,25 est utilisée pour le montage de vérins pneumatiques. Se monte à l'extrémité de la tige du piston avec le filetage mâle correspondant. Conception conforme à la norme ISO 8140. I.a. compatible avec les cylindres suivants : 25 mm (ISO 6432), 32 mm (ISO 15552), 32, 40 mm (ISO 21287). Y compris goupille de 10 mm et goupille fendue et goupille fendue. Il comporte deux trous alignés dans la fourche. Il est généralement relié à un œil sphérique situé entre les fourches à l'aide d'une goupille. Il est conçu pour des trajectoires linéaires ou en arc de cercle et peut être utilisé pour des applications de poussée ou de traction.
Pour :
- Les forces sont dirigées à travers l'axe central du cylindre pneumatique, de sorte qu'aucune contrainte supplémentaire n'est créée dans le cylindre.
- Ce modèle est dimensionné conformément à la norme ISO 8140, ce qui permet une interchangeabilité mondiale entre les fabricants.
- Convient à tous les embouts de tige de vérin à filetage mâle M10x1,25 et est également compatible avec les vérins suivants : 25 mm (ISO 6432), 32 mm (ISO 15552), 32, 40 mm (ISO 21287)

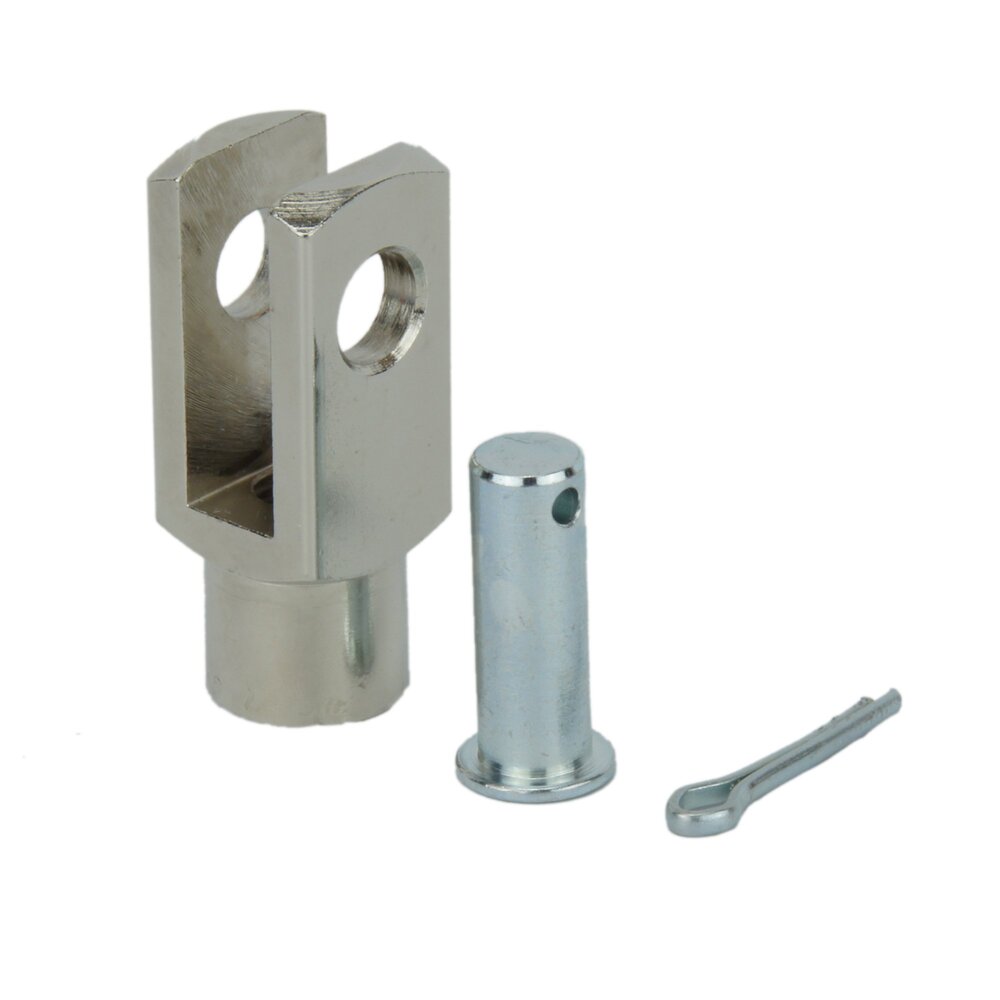

- Livré avec broche Ø10 mm
Cons :
- Un embout à chape permet une rotation angulaire dans un sens de rotation. D'autres erreurs d'alignement, telles qu'un désalignement parallèle ou un désalignement angulaire dans d'autres directions, ne sont pas autorisées. Dans ces situations, on peut envisager une connexion à joint flottant.
Chape en bout de tige
L'accessoire Mindman de montage de chape à extrémité de tige avec axe, également appelé fourche à extrémité de tige, est conçu pour les vérins pneumatiques conformes aux normes ISO 15552, 21287 ou 6432. La série comporte des tailles conformes à l'ensemble de la gamme ISO 8140, mais aussi des tailles supplémentaires en dehors de cette gamme. Il possède des filetages femelles allant de M4x0,7 à M36x2,0 pour répondre à notre large gamme de tailles de vérins pneumatiques. Les deux trous de chaque fourche sont alignés et ont un diamètre compris entre 4 et 35 mm. Ils sont facilement reliés à d'autres accessoires ou à la charge à l'aide d'une goupille. Ils peuvent être utilisés pour des charges se déplaçant sur une trajectoire linéaire ou en arc de cercle, ainsi que pour des applications de poussée ou de traction.
