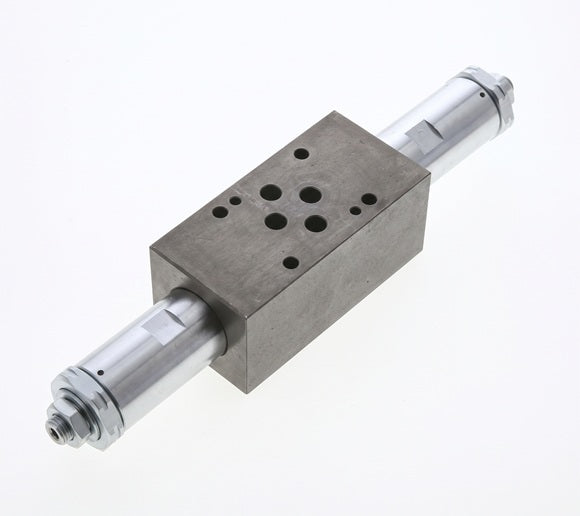

Limiteur de pression sandwich NG6 (D03) croisé A-B 320bar
Limiteur de pression sandwich NG6 / D03, A vers B & B vers A, réglable jusqu'à 320 bar. Il décharge A vers B et B vers A (montage croisé). Se monte entre le distributeur et l'embase (ISO 4401-03, CETOP 3, NFPA D03). Débit recommandé jusqu'à 40 l/min, maximum environ 60 l/min. Corps en fonte ductile et joints NBR, pour huile minérale de 20 à 400 mm²/s de -30 à +80 °C.
- Prix normal
- €368,02
- Prix normal
- €306,68
Description
Il sert à protéger un moteur hydraulique ou un vérin contre les pics de pression, par exemple lorsqu'il est arrêté contre une charge. Empilez-le entre le distributeur NG6 et l'embase ; plusieurs vannes sandwich peuvent être combinées sur une même station. Pression de service jusqu'à 320 bar. Il est fourni avec ses joints, mais sans vis de fixation. Fixez l'empilage avec quatre vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9.
Avantages :
- Limitation croisée entre A et B
- Ajoute une limitation de pression à une station sans tuyauterie supplémentaire
- Plan de pose standard NG6 / D03, s'empile entre le distributeur et l'embase
Inconvénients :
- Vis de fixation non fournies
Série :
Limiteurs de pression sandwich Tameson NG6 pour empilages de distributeurs NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Montés entre le distributeur et l'embase, ils limitent la pression dans une conduite ou dans les deux conduites d'utilisation sans tuyauterie supplémentaire. Versions : P vers T, A vers T, B vers T, A et B vers T (deux limiteurs dans une plaque) et A vers B et B vers A (montage croisé). Chaque version est disponible en plages de pression jusqu'à 100 ou 320 bar. Corps en fonte ductile, composants internes en acier et joints NBR, pour fluides hydrauliques à base d'huile minérale de 20 à 400 mm²/s de -30 à +80 °C. Pression de service jusqu'à 320 bar, débit jusqu'à environ 60 l/min, dont jusqu'à 40 l/min recommandés. Les limiteurs sont livrés avec les joints, sans vis de fixation ; l'empilage se fixe avec des vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9.
