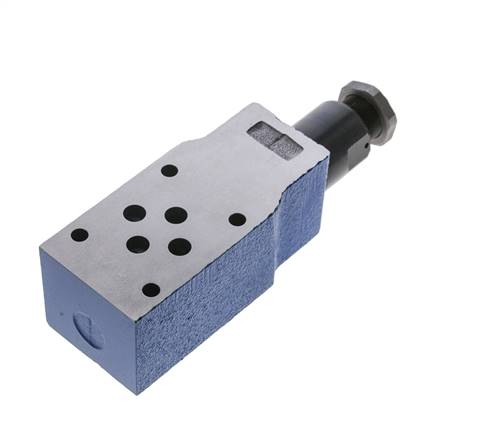

Limiteur de pression sandwich NG6 (D03) B vers T 100bar - Rexroth
Limiteur de pression sandwich NG6 / D03, B vers T, réglable jusqu'à 100 bar. Il limite la pression dans l'orifice B en la déchargeant vers T. Se monte entre le distributeur et l'embase (ISO 4401-03, CETOP 3, NFPA D03). Débit recommandé jusqu'à 40 l/min, maximum environ 60 l/min. Corps en fonte ductile et joints FKM, pour huile minérale de 10 à 500 mm²/s de -20 à +80 °C.
- Prix normal
- €629,75
- Prix normal
- €524,79
Description
Il sert à protéger le côté B d'un vérin ou d'un moteur contre les surpressions, indépendamment du côté A. Empilez-le entre le distributeur NG6 et l'embase ; plusieurs vannes sandwich peuvent être combinées sur une même station. Pression de service jusqu'à 315 bar. Il est fourni avec ses joints, mais sans vis de fixation. Fixez l'empilage avec quatre vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9.
Avantages :
- Protège individuellement la conduite d'utilisation B
- Ajoute une limitation de pression à une station sans tuyauterie supplémentaire
- Plan de pose standard NG6 / D03, s'empile entre le distributeur et l'embase
Inconvénients :
- Vis de fixation non fournies
- Réglable jusqu'à 100 bar seulement - pour des réglages supérieurs, choisissez la version 315 bar
Série :
Limiteurs de pression sandwich Bosch Rexroth ZDB 6 et Z2DB 6 pour empilages de distributeurs NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Montés entre le distributeur et l'embase, ils limitent la pression dans une conduite ou dans les deux conduites d'utilisation sans tuyauterie supplémentaire. Versions : P vers T, A vers T, B vers T, A et B vers T (deux limiteurs dans une plaque) et A vers B et B vers A (montage croisé). Chaque version est disponible en plages de pression jusqu'à 100 ou 315 bar. Corps en fonte ductile, composants internes en acier et joints FKM, pour fluides hydrauliques à base d'huile minérale de 10 à 500 mm²/s de -20 à +80 °C. Pression de service jusqu'à 315 bar, débit jusqu'à environ 60 l/min, dont jusqu'à 40 l/min recommandés. Les limiteurs sont livrés avec les joints, sans vis de fixation ; l'empilage se fixe avec des vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9.
