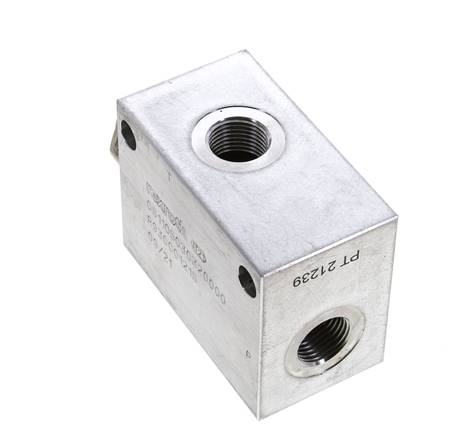

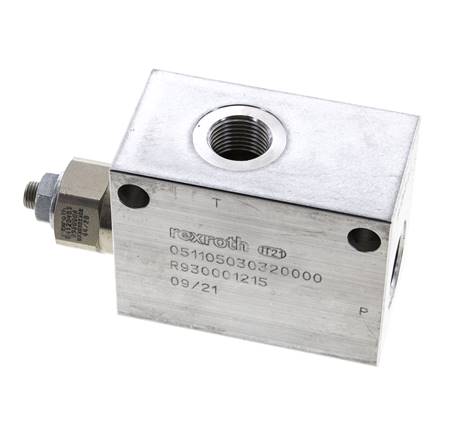

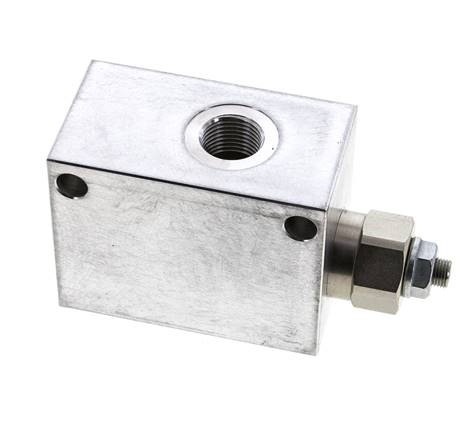

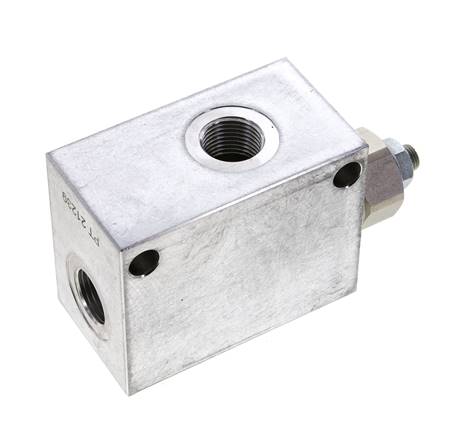

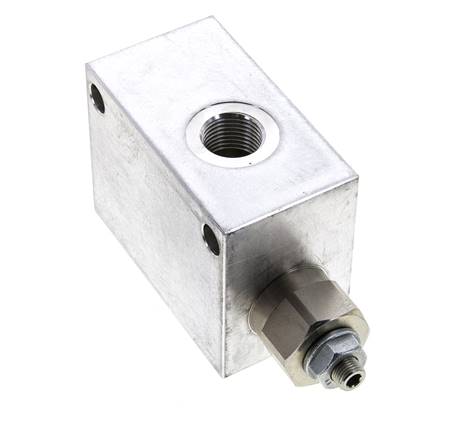

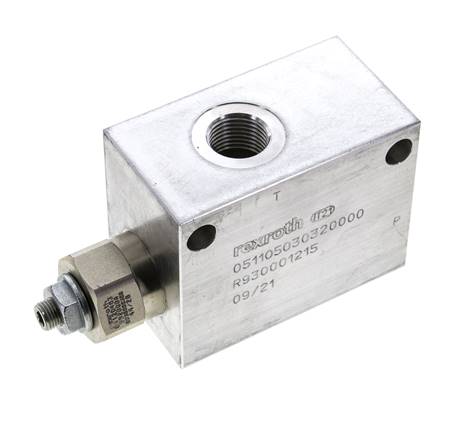

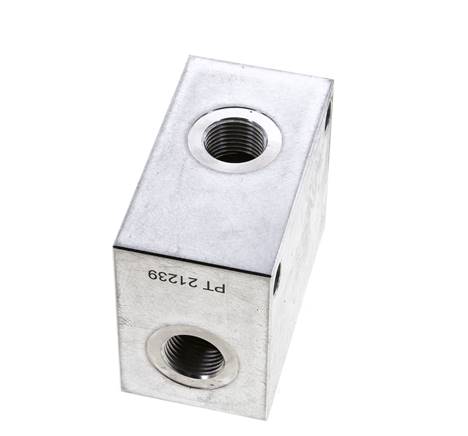

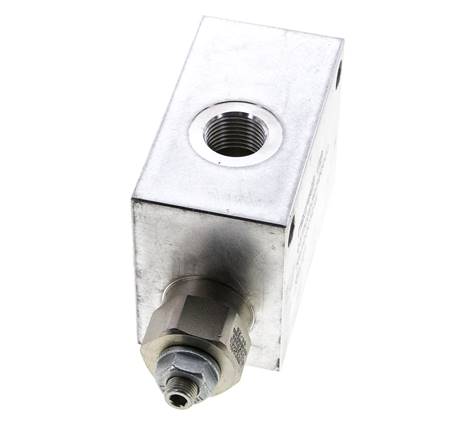

Limiteur de pression hydraulique en ligne G1/2'' 10-210bar 150l/min

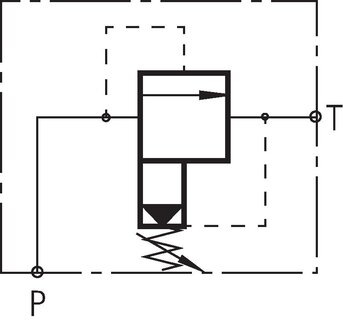

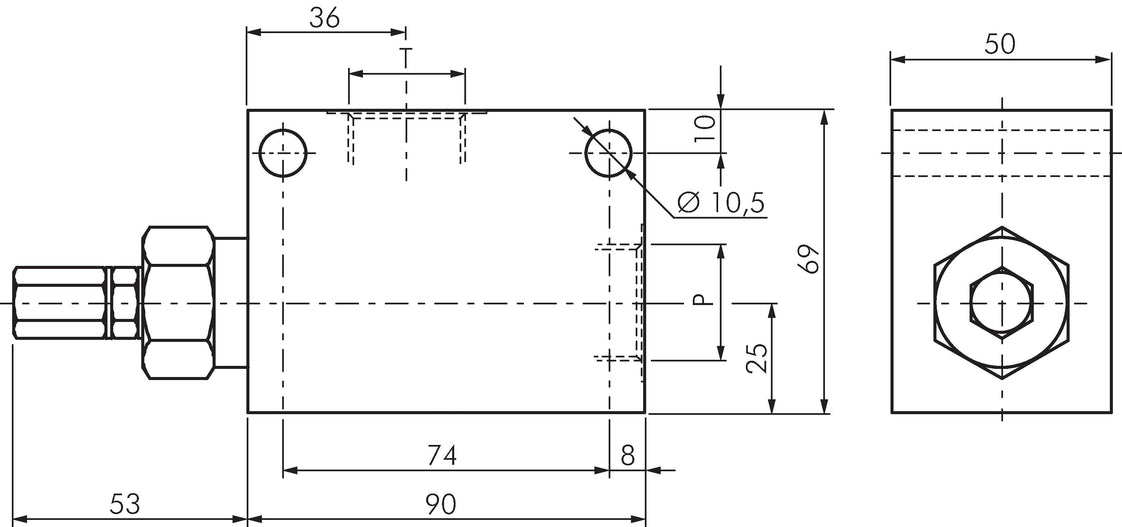

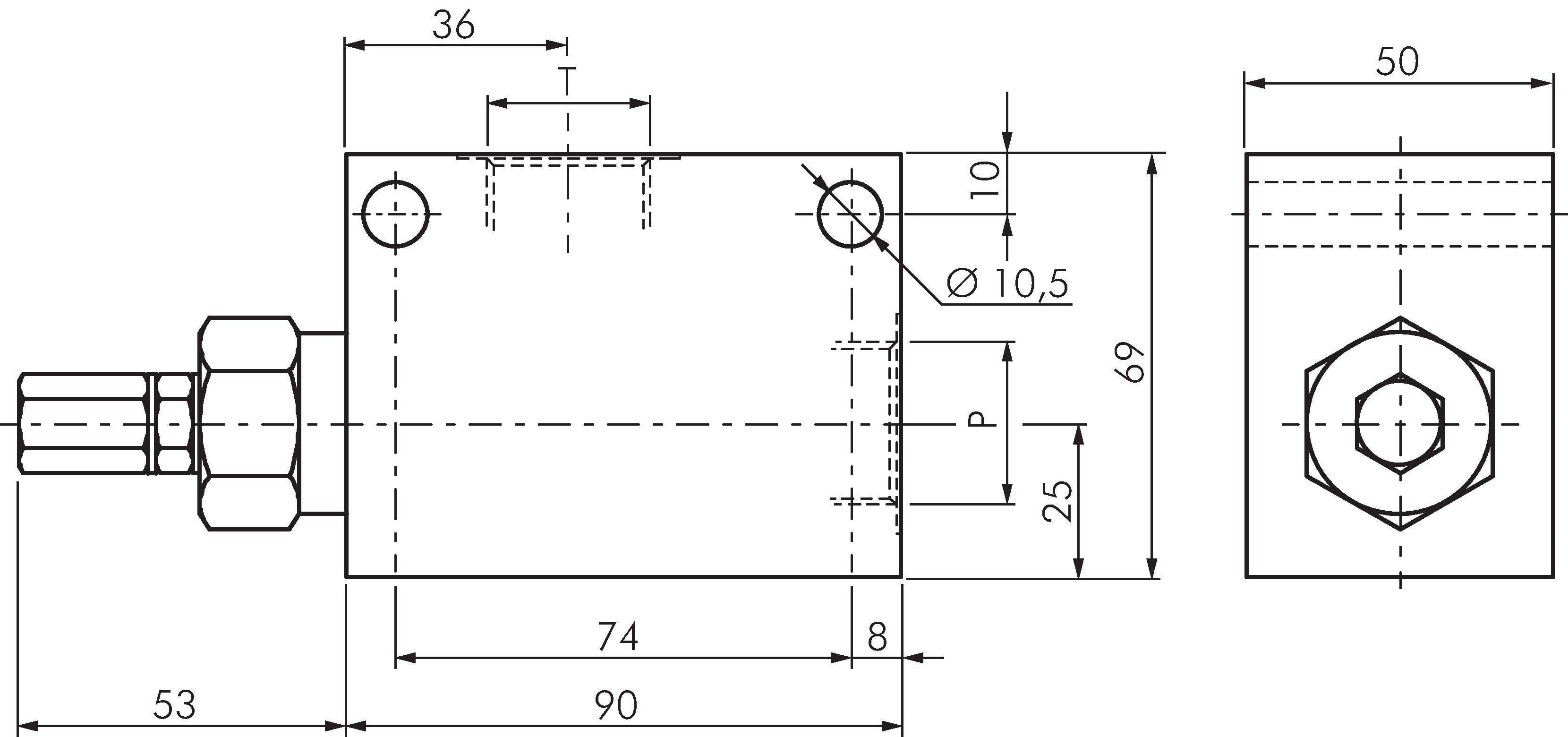

Montez-le dans la conduite de pression : P traverse le corps en ligne droite, et l'huile au-dessus de la pression de réglage s'écoule en T vers le réservoir. Piloté, pour des débits jusqu'à 150 l/min. Le même corps existe avec des plages de réglage jusqu'à 70, 105, 210 ou 350 bar. Fixez-le par les trous traversants de 10,5 mm dans le corps.

Avantages :

• S'installe directement dans la conduite de pression (P traversant, T vers le réservoir)
• Pour la protection contre les surpressions et le fonctionnement continu
• Piloté pour des débits jusqu'à 150 l/min

Inconvénients :

• Réglage le plus bas mesuré à 5 l/min - à débit plus élevé, la pression minimale atteignable augmente
• Réglable jusqu'à 210 bar seulement - pour des réglages plus élevés, choisissez une plage de pression supérieure

Série :

Limiteurs de pression hydrauliques en ligne à corps en aluminium, pour limiter la pression du système en protection contre les surpressions ou en fonctionnement continu. La conduite de pression traverse le corps en ligne droite (deux orifices P), et l'huile au-dessus de la pression de réglage est évacuée vers T. Les versions à commande directe couvrent 30 l/min (G3/8 et G1/2) et 80 l/min (G1/2 et G3/4) ; les versions pilotées couvrent 150 l/min (G1/2, G3/4 et G1). Plages de réglage de 3-70 bar jusqu'à 100-350 bar ; les réglages minimaux sont mesurés à 5 l/min. Corps en aluminium, cartouche à visser en acier galvanisé et joints NBR, pour fluides hydrauliques à base d'huile minérale de -20 à +80 °C. Les limiteurs se fixent par des trous traversants dans le corps.
