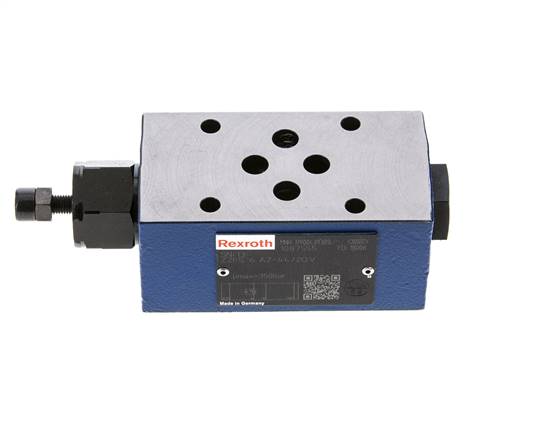

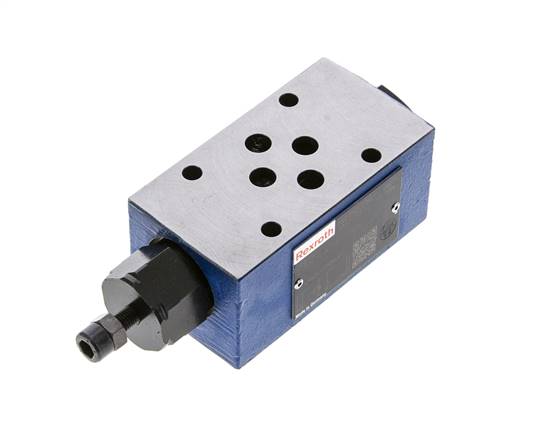

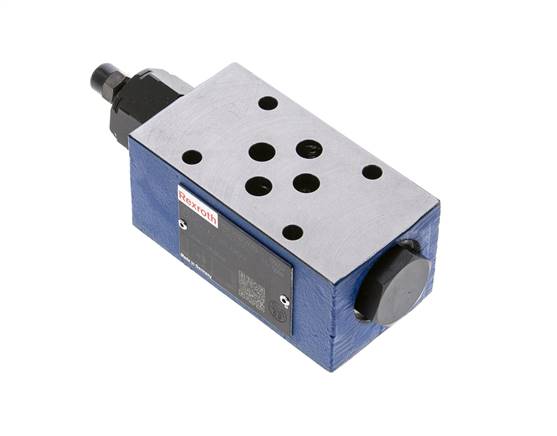

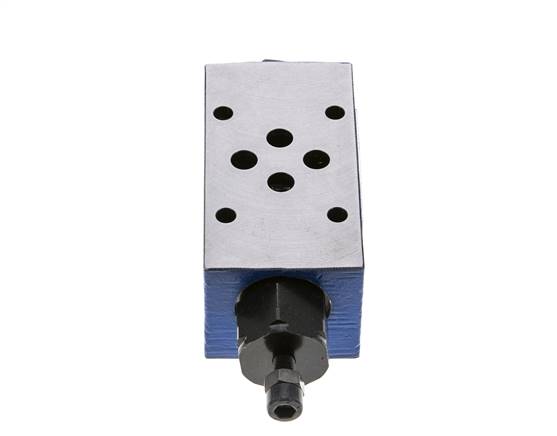

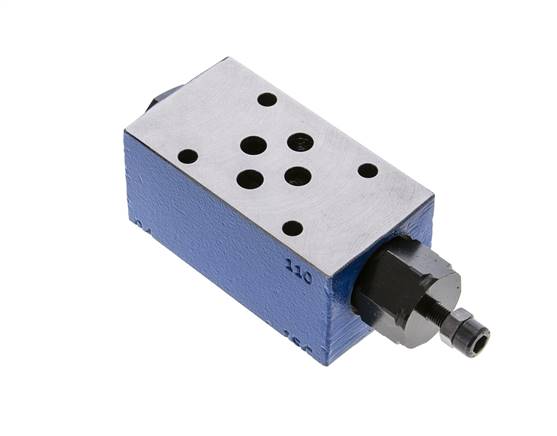

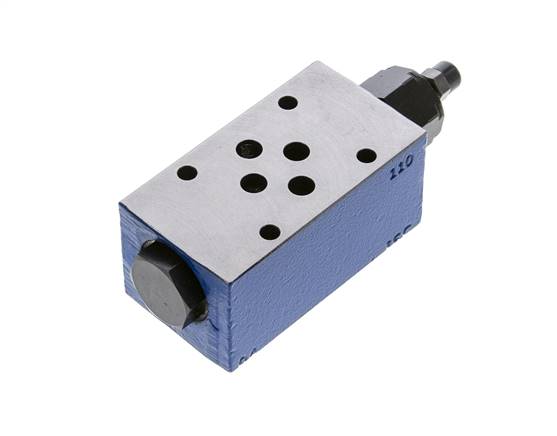

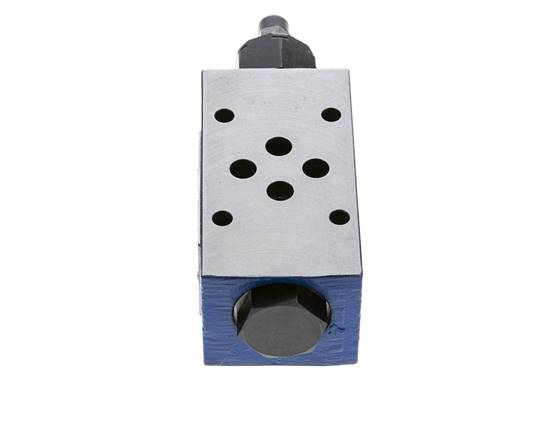

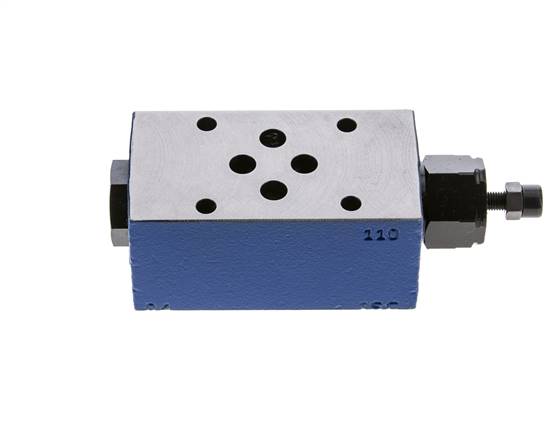

Limiteur de débit sandwich avec clapet anti-retour NG6 (D03) A - Rexroth
Limiteur de débit sandwich avec clapet anti-retour NG6 / D03 sur la ligne A. Il limite le débit vers l'actionneur (étranglement à l'entrée) ou en sortie de celui-ci (étranglement à la sortie), selon le sens de montage. Se monte entre le distributeur et l'embase (ISO 4401-03, CETOP 3, NFPA D03). Débit recommandé jusqu'à 40 l/min, maximum environ 60 l/min. Corps en fonte ductile et joints FKM, pour huile minérale de 10 à 500 mm²/s de -20 à +80 °C.
- Prix normal
- €433,86
- Prix normal
- €361,55
Description
Il sert à régler la vitesse d'un vérin ou d'un moteur côté A. Le débit dans l'autre sens traverse librement le clapet anti-retour. Monté en étranglement à la sortie, il limite le débit de retour et garde l'actionneur sous contrôle, même lorsque la charge est entraînante. Retournez la plaque pour obtenir un étranglement à l'entrée. Pression de service jusqu'à 315 bar. Il est livré avec ses joints, mais sans vis de fixation. Fixez l'empilage avec quatre vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9.
Avantages :
- Règle la vitesse du mouvement côté A
- Étranglement à l'entrée ou à la sortie : retournez la plaque pour changer le sens d'étranglement
- Plan de pose standard NG6 / D03, s'empile entre le distributeur et l'embase
Inconvénients :
- Vis de fixation non fournies
- N'étrangle qu'une seule ligne - pour les deux sens, choisissez la version A & B
- Non compensé en pression : la vitesse réglée varie lorsque la pression de charge change
Série :
Limiteurs de débit sandwich avec clapet anti-retour Bosch Rexroth Z2FS 6 pour empilages de distributeurs NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Montés entre le distributeur et l'embase, ils règlent la vitesse d'un vérin ou d'un moteur grâce à un étranglement réglable, tandis qu'un clapet anti-retour laisse passer librement le débit dans l'autre sens. Selon leur sens de montage, ils limitent le débit vers l'actionneur (étranglement à l'entrée) ou en sortie de celui-ci (étranglement à la sortie). Versions avec un étranglement sur la ligne A, sur la ligne B ou sur les deux lignes. Corps en fonte ductile, éléments internes en acier et joints FKM, pour fluides hydrauliques à base d'huile minérale de 10 à 500 mm²/s de -20 à +80 °C. Pression de service jusqu'à 315 bar, débit jusqu'à environ 60 l/min, avec un débit recommandé jusqu'à 40 l/min. Les limiteurs sont livrés avec leurs joints, sans vis de fixation ; l'empilage se fixe avec des vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9.
