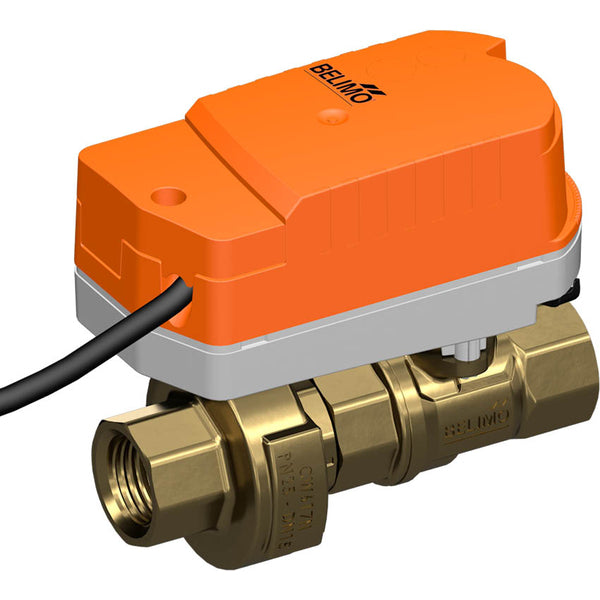

Limiteur de débit PI électrique Rp3/4'' Laiton EPDM 2.9m3/h 24 V AC/DC 25bar/362psi

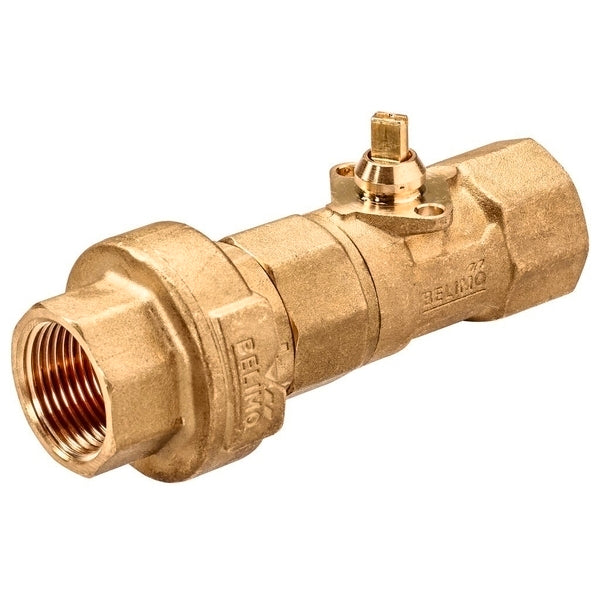

Il s'agit d'un limiteur de débit indépendant de la pression (PIFLV) à 2 voies, à commande électrique, avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 20 et la taille de l'orifice est de Rp 3/4 pouce avec des filets femelles. Le limiteur de débit intégré maintient un volume de débit constant et un contrôle régulier même en cas de variations de pression à un angle de 90°. Cette vanne résiste à une pression allant jusqu'à 25 bars (362 psi). La vanne peut fonctionner entre 2 et 60 °C (36 et 140 °F). La valeur Kv de la vanne est de 2,9 m3/h, ce qui équivaut à une valeur Cv de 3,36 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est équipé d'une commande de type MP-Bus, qui permet une intégration transparente et une gestion efficace des dispositifs connectés dans le système, garantissant ainsi des capacités de contrôle et de communication fiables. L'actionneur est équipé d'une fonction de sécurité intégrée (NO) qui garantit un fonctionnement sûr en cas de panne de courant. L'installation des servomoteurs Belimo ZoneTight sur cette vanne est facile - il suffit de les encliqueter. L'actionneur a un indice de protection IP40. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.

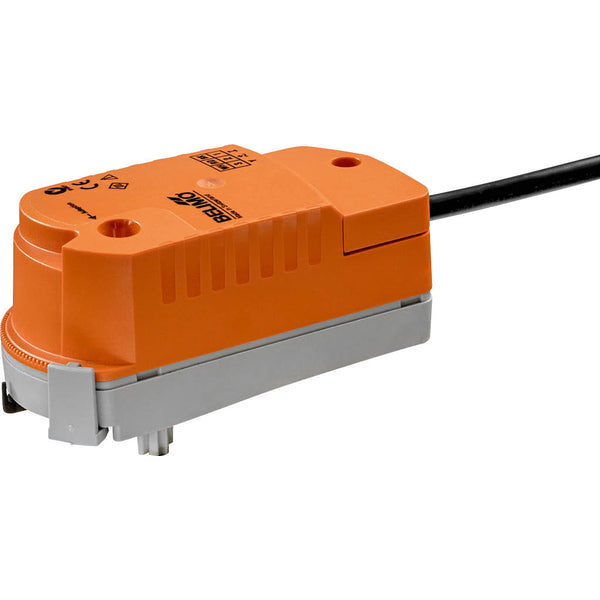

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Retirer l'actionneur en cliquant dessus, puis utiliser l'actionneur pour faire tourner l'axe de la vanne. L'actionneur peut être monté à la main sur la vanne sans nécessiter d'outils. Veillez à ne faire que des mouvements verticaux (Attention !). Les goupilles doivent être alignées avec les trous de la bride. L'orientation du montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être réglé par incréments de 2,5° à l'aide d'un clip. Cette fonction permet de régler le débit maximal de la vanne. L'actionneur reçoit son signal de commande numérique du contrôleur supérieur via le bus MP et se déplace vers la position définie. La connexion MP sert d'interface de communication et n'offre pas de tension de mesure analogique. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Après la livraison en usine, l'actionneur est entièrement déchargé et nécessite environ 25 secondes de précharge avant la configuration initiale pour élever les condensateurs au niveau de tension nécessaire.

Pour :

• Installation très facile des actionneurs Belimo ZoneTight, un simple clic et c'est fait.
• Il n'est plus nécessaire de procéder à un réglage manuel fastidieux du système hydronique
• La quantité d'eau reste constante malgré les variations de pression
• La vanne ne se bloque pas grâce à la technologie fiable de la vanne à bille.
• Résistant à la contamination

Série:

La série PIFL de Belimo comprend un limiteur de débit PI à 2 voies avec filetage intérieur, spécialement conçu pour les systèmes d'eau froide fermés. Cette série de vannes est idéale pour la commande marche/arrêt côté eau des ventilo-convecteurs et des plafonds rafraîchissants. Grâce à sa fonctionnalité robuste et simple, il garantit un fonctionnement fiable et efficace. La série vise à fournir un contrôle de précision et une longévité, ce qui en fait un choix approprié pour diverses applications. Ces vannes témoignent de l'engagement de Belimo en faveur de la qualité et de la performance, en offrant des fonctionnalités qui s'adaptent aux différents besoins des systèmes de refroidissement.
