Limiteur de débit PI électrique Rp1'' Laiton EPDM 3.6m3/h 24 V AC/DC 25bar/362psi

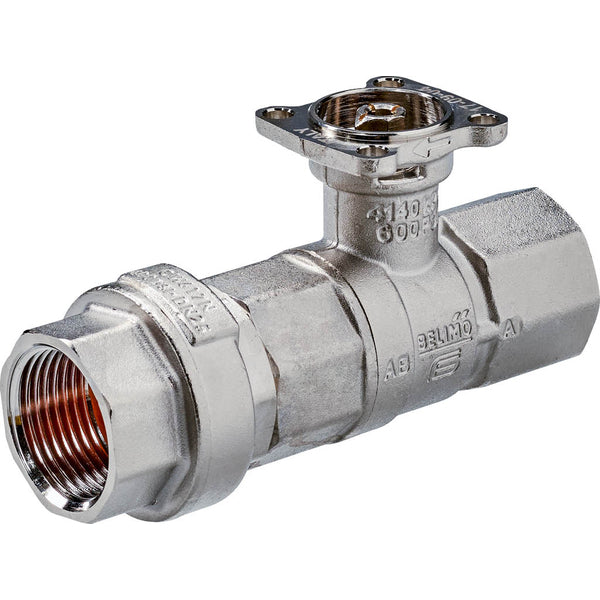

Il s'agit d'un limiteur de débit indépendant de la pression (PIFLV) à 2 voies, à commande électrique, avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 25 et la taille de l'orifice est de Rp 1 pouce avec des filets femelles. Le limiteur de débit intégré maintient un volume de débit constant et un contrôle régulier même en cas de variations de pression à un angle de 90°. La pression différentielle maximale est de 2.8 bars. La vanne peut fonctionner entre 2 et 60 °C (36 et 140 °F). La valeur Kv de la vanne est de 3,6 m3/h, ce qui équivaut à une valeur Cv de 4,17 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est doté d'une commande à deux points (ouverture-fermeture). L'actionneur est équipé d'une fonction de sécurité intégrée (NC) qui garantit un fonctionnement sûr en cas de panne de courant. L'installation des servomoteurs Belimo sur cette vanne est facilitée par la conception du boulon central. L'actionneur a un indice de protection IP54. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.
- Prix normal
- €532,78
- Prix normal
- €443,98
Description
Il s'agit d'un limiteur de débit indépendant de la pression (PIFLV) à 2 voies, à commande électrique, avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 25 et la taille de l'orifice est de Rp 1 pouce avec des filets femelles. Le limiteur de débit intégré maintient un volume de débit constant et un contrôle régulier même en cas de variations de pression à un angle de 90°. La pression différentielle maximale est de 2.8 bars. La vanne peut fonctionner entre 2 et 60 °C (36 et 140 °F). La valeur Kv de la vanne est de 3,6 m3/h, ce qui équivaut à une valeur Cv de 4,17 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est doté d'une commande à deux points (ouverture-fermeture). L'actionneur est équipé d'une fonction de sécurité intégrée (NC) qui garantit un fonctionnement sûr en cas de panne de courant. L'installation des servomoteurs Belimo sur cette vanne est facilitée par la conception du boulon central. L'actionneur a un indice de protection IP54. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.

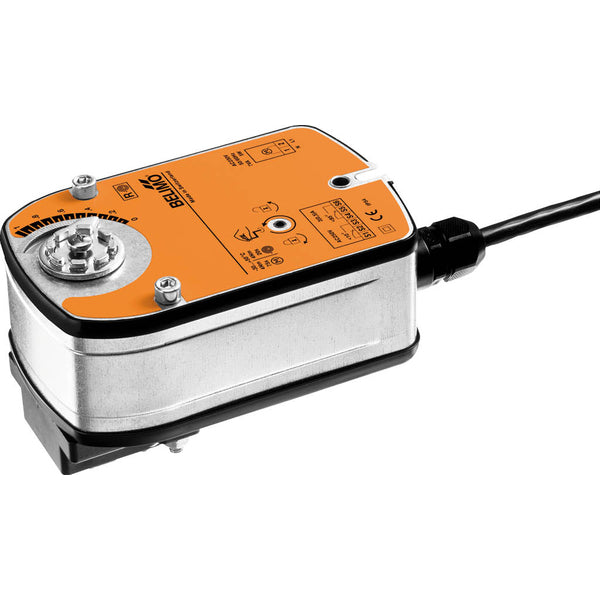

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. La vanne peut être actionnée manuellement et fixée dans n'importe quelle position à l'aide d'une manivelle. Le déverrouillage peut être effectué manuellement ou automatiquement en appliquant la tension de service. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur amène simultanément la vanne en position de fonctionnement et tend le ressort de rappel. Si la source d'alimentation est coupée, la vanne revient à la position de sécurité sous l'effet de la force du ressort. L'angle de rotation peut être réglé à l'aide de butées mécaniques.
Pour :
- Installation très facile des servomoteurs Belimo avec le boulon central
- Il n'est plus nécessaire de procéder à un réglage manuel fastidieux du système hydronique
- La quantité d'eau reste constante malgré les variations de pression
- La vanne ne se bloque pas grâce à la technologie fiable de la vanne à bille.
- Résistant à la contamination
Série:
La série PIFL de Belimo comprend un limiteur de débit PI à 2 voies avec filetage intérieur, spécialement conçu pour les systèmes d'eau froide fermés. Cette série de vannes est idéale pour la commande marche/arrêt côté eau des ventilo-convecteurs et des plafonds rafraîchissants. Grâce à sa fonctionnalité robuste et simple, il garantit un fonctionnement fiable et efficace. La série vise à fournir un contrôle de précision et une longévité, ce qui en fait un choix approprié pour diverses applications. Ces vannes témoignent de l'engagement de Belimo en faveur de la qualité et de la performance, en offrant des fonctionnalités qui s'adaptent aux différents besoins des systèmes de refroidissement.
