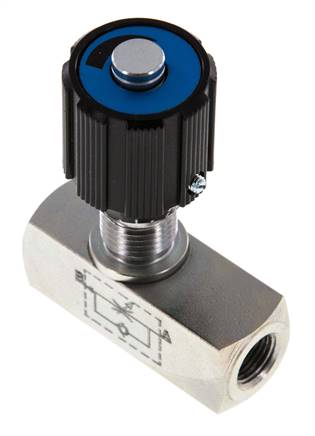

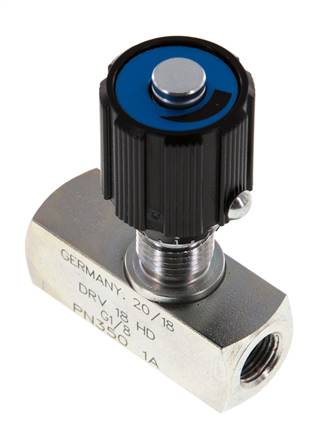

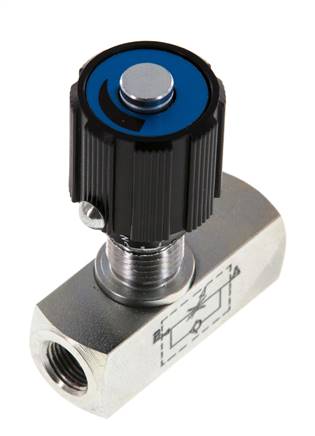

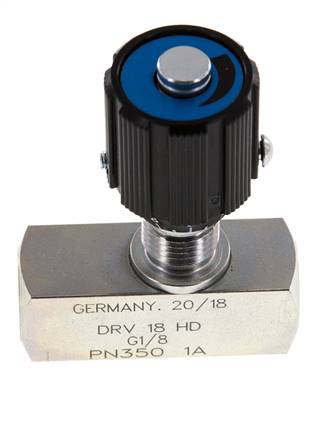

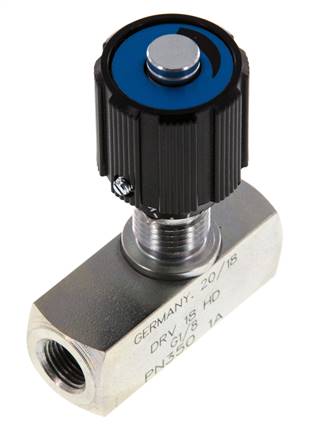

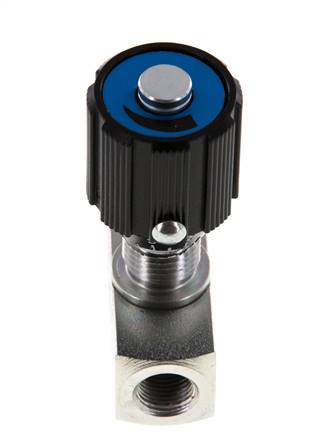

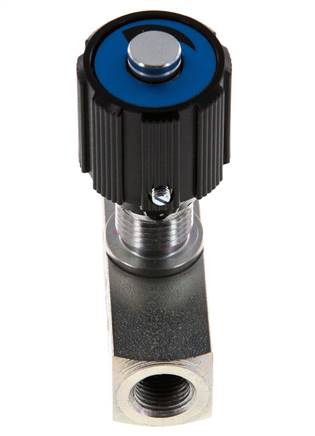

Limiteur de débit hydraulique avec clapet anti-retour G1/8'' 350bar max. 20l/min
Limiteur de débit hydraulique avec clapet anti-retour, G1/8 BSPP, corps en acier galvanisé, jusqu'à 350 bar. Régule la vitesse des vérins et des moteurs hydrauliques en limitant le débit d'huile dans un sens, tandis que le débit de retour passe librement par le clapet anti-retour intégré. Débit pratique 10 l/min, maximum 20 l/min. Bouton de réglage en polyamide et joints NBR, pour l'hydraulique à huile minérale de -20 à +80 °C.
- Prix normal
- €100,81
- Prix normal
- €84,01
Description

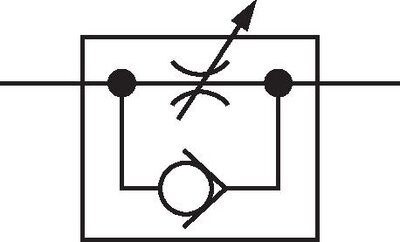

Tournez le bouton de réglage pour réduire ou augmenter la section de passage et régler la vitesse de déplacement d'un vérin ou d'un moteur. Le débit de A vers B est limité. Le débit de B vers A contourne la limitation par le clapet anti-retour, avec 25 l/min pour une chute de pression de 5 bar, de sorte que la course de retour n'est pas ralentie. Les orifices A et B sont repérés sur le corps. Choisissez la taille selon le débit pratique de 10 l/min, et non selon le maximum de 20 l/min. Pour un débit supérieur, choisissez le limiteur G1/4 (15 l/min). Pour un montage à travers un panneau de commande, utilisez le kit de montage sur panneau adapté aux limiteurs G1/8, à commander séparément.
Avantages :
- Retour libre par le clapet anti-retour intégré
- Réglage à la main avec le bouton de réglage, aucun outil nécessaire

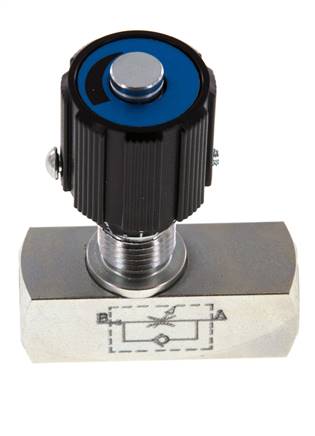

- Sens d'écoulement repéré sur le corps
- Montage sur panneau possible avec le kit de montage adapté
Inconvénients :
- Limite le débit dans un seul sens - pour limiter le débit dans les deux sens, choisissez le limiteur de débit
- Non compensé en pression : la vitesse réglée varie lorsque la pression de charge change
Série :
Limiteurs de débit hydrauliques avec clapet anti-retour pour régler la vitesse des vérins et des moteurs hydrauliques dans un sens, avec retour libre par un clapet anti-retour intégré. La gamme comprend des orifices femelles BSPP G1/8, G1/4, G3/8, G1/2, G3/4 et G1, avec des débits pratiques de 10 à 150 l/min, des débits maximaux de 20 à 300 l/min et des débits de retour libre de 25 à 270 l/min pour une chute de pression de 5 bar. Tous les limiteurs ont un corps en acier galvanisé, un bouton de réglage en polyamide et des joints NBR, et sont prévus pour 350 bar avec des fluides hydrauliques à huile minérale de -20 à +80 °C. Pour limiter le débit dans les deux sens, les mêmes tailles existent en limiteurs de débit sans clapet anti-retour. Quatre kits de montage sur panneau, chacun couvrant une ou deux tailles, permettent l'installation à travers un panneau de commande afin que le bouton de réglage se trouve sur la face avant. Les limiteurs de débit avec clapet anti-retour sont aussi appelés limiteurs de débit unidirectionnels ou restricteurs unidirectionnels.
